PS4游戏手柄外观结构三维数模设计

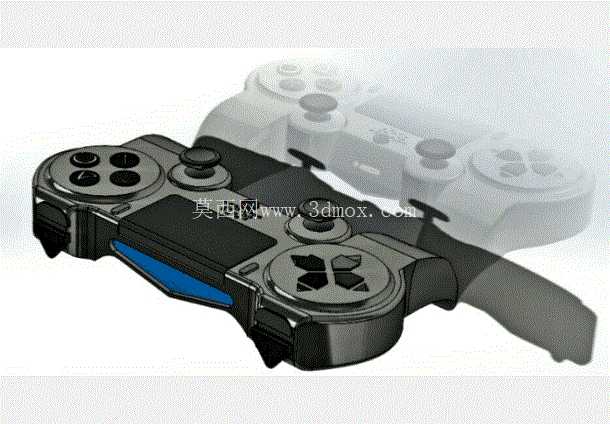

本次呈现的游戏手柄结构数模，完整还原了PS4手柄的人体工学曲面与内部安装边界，建模过程中优先考虑手持握持状态下的受力分布，将左右握把的曲面弧度控制在贴合成年用户手掌自然弯曲的区间，避免长时间握持产生的硌手感。从实际应用场景来看，这类手柄作为游戏主机的核心输入外设，需要同时满足按键操作的精准度、摇杆的行程反馈、握持的稳定性三个核心需求，建模时针对十字方向键、功能动作键、双模拟摇杆的排布做了严格的位置公差约束，所有按键的按压行程预留空间统一控制在4mm区间，匹配常规导电胶按键的安装高度要求，不会出现按键卡滞或者按压行程不足的问题。

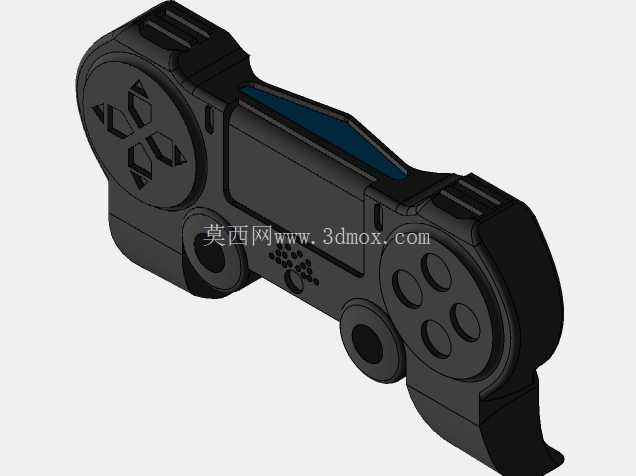

手柄中部的触控板区域做了下沉式台阶设计，台阶高度差为1.2mm，既能够区分触控区域与周边壳体的边界，也能避免用户误触触控板边缘。握把两侧的蓝色装饰条采用嵌装结构设计，预留了0.15mm的装配间隙，方便后期做表面喷涂或者双色注塑工艺处理，装饰条与主壳体的配合面做了倒扣结构，不需要额外螺丝固定即可实现紧配，减少整机的螺丝用量，提升装配效率。手柄顶部的L1、R1、L2、R2按键做了分段式曲面处理，其中L2、R2作为线性扳机键，预留了扳机转动的转轴安装位，转轴孔的同轴度公差控制在0.02mm以内，保证扳机按压过程中不会出现左右晃动的问题，扳机的转动行程做了限位结构，最大转动角度为18度，匹配线性电位器的有效转动区间，能够完整输出从0到100%的按压行程信号。

从结构设计思路来看，整个手柄的壳体采用上下壳扣合的装配方式，上下壳的分型面设置在手柄侧面的最大轮廓线上，既能够隐藏分型线提升外观质感，也能方便模具加工时的脱模操作，分型面处预留了均匀的止口结构，止口配合深度为1.8mm，配合间隙0.1mm，能够有效提升上下壳装配后的整体刚性，减少握持时的壳体异响。手柄内部的电池仓、主板安装位、马达安装位都做了对应的定位柱与螺丝柱结构，螺丝柱的高度统一做了减胶处理，避免注塑时出现表面缩痕，定位柱的直径比主板安装孔小0.2mm，方便装配时的对位调整。握把内部预留了振动马达的安装腔，腔体尺寸匹配常规圆柱振动马达的外径，同时做了筋位压紧结构，不需要额外泡棉即可固定马达，减少装配工序。

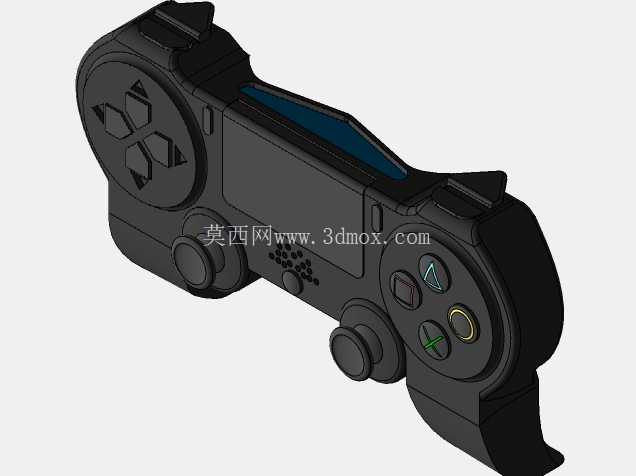

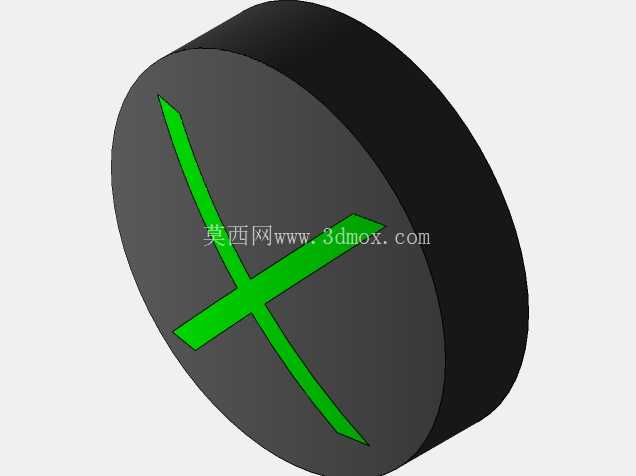

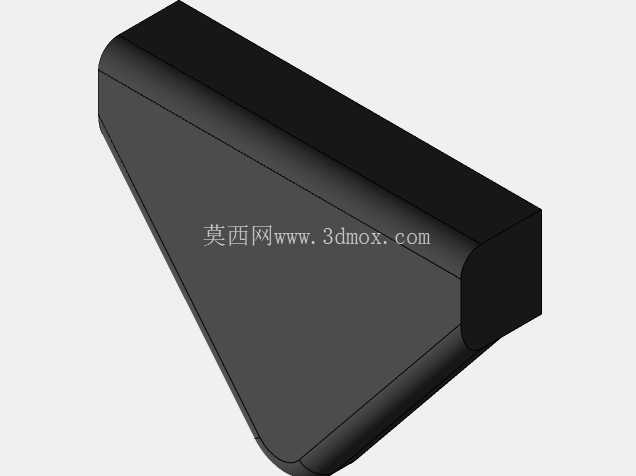

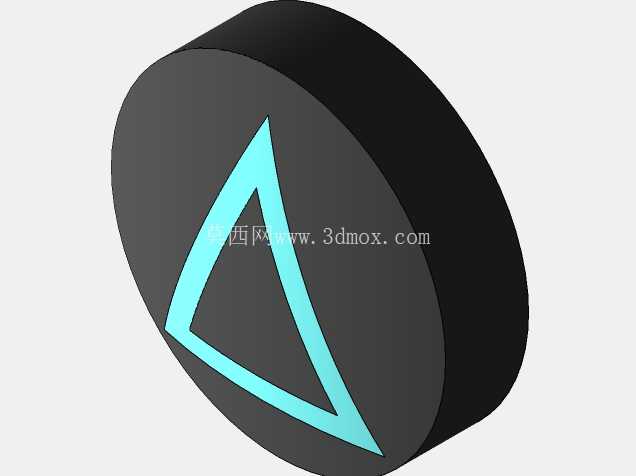

外形尺寸方面，整个手柄的最大宽度为162mm，最大高度为98mm，握把处的最大厚度为52mm，所有外部曲面都做了R2以上的圆角处理，没有尖锐棱角，符合消费电子产品的安全设计要求。摇杆的帽部做了内凹的弧形面，表面预留了防滑纹理的刻蚀深度0.3mm，能够提升拇指操作时的摩擦力，避免手汗导致的打滑问题。十字键的四个方向凸起高度为2.5mm，相邻按键之间做了分隔槽，方便用户盲操作时快速识别按键位置，减少误触概率。功能动作键的表面做了微弧面处理，按键高出壳体表面2mm，按压时的受力中心与按键中心重合，不会出现偏位卡滞的情况。

在安装边界的处理上，所有接口位置都做了精准的避让，手柄顶部的充电接口、扩展接口位置预留了足够的插接头空间，能够兼容常规的充电线插头，不会出现插头插不到位的问题。手柄底部的耳机接口、麦克风阵列位置都做了对应的开孔与定位结构，开孔边缘做了倒角处理，避免插头插入时刮伤线材表面。整个数模的曲面都做了G2连续处理，外观曲面过渡顺滑，没有明显的折痕或者凹凸，能够直接用于手板制作或者模具开模的参考，结构件之间的间隙均匀，外观面的拔模角度统一设置为1.5度，满足注塑模具的脱模要求，不需要额外做拔模处理即可直接用于模具设计。
