教学场景用自动白板清洁装置结构设计

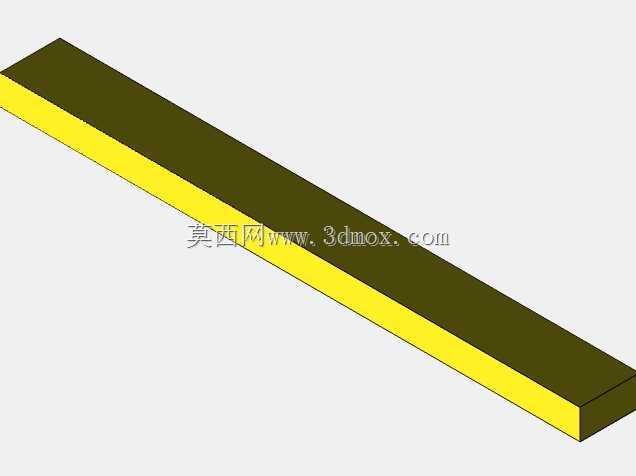

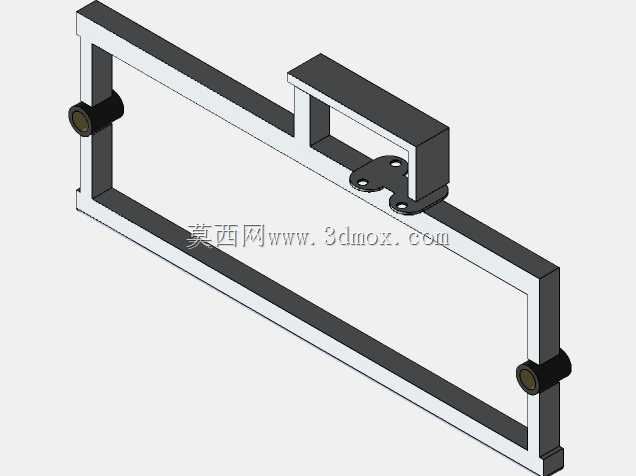

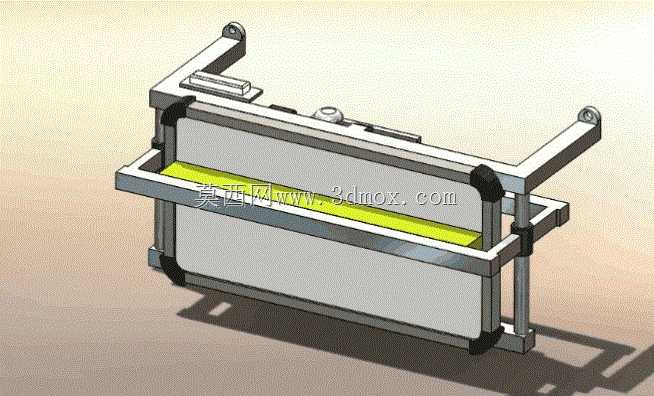

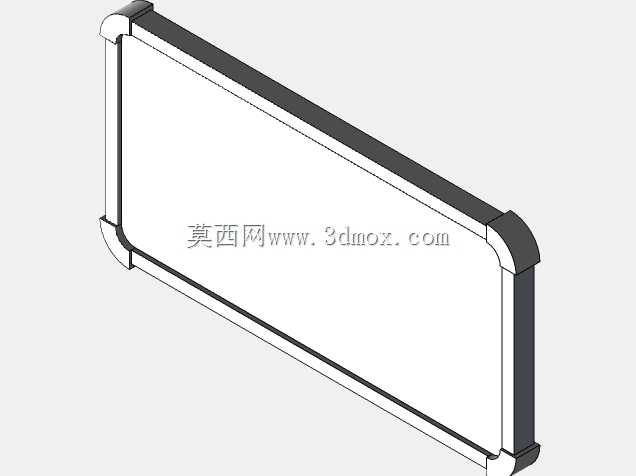

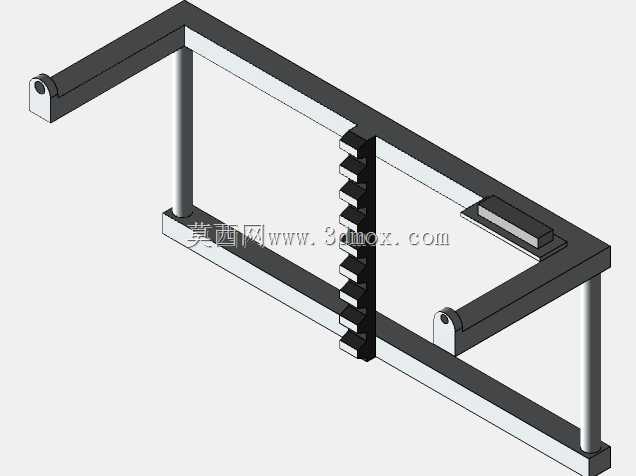

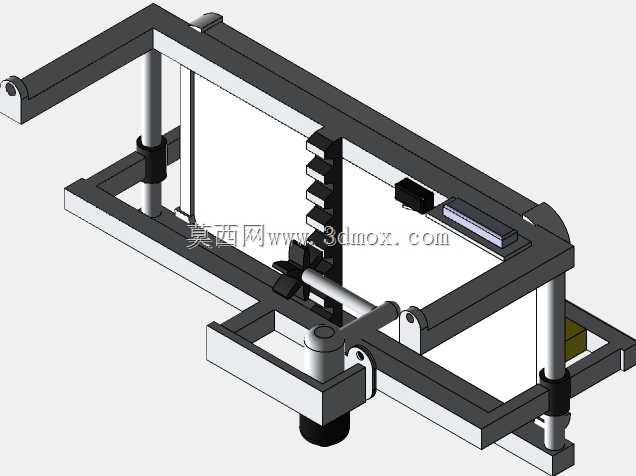

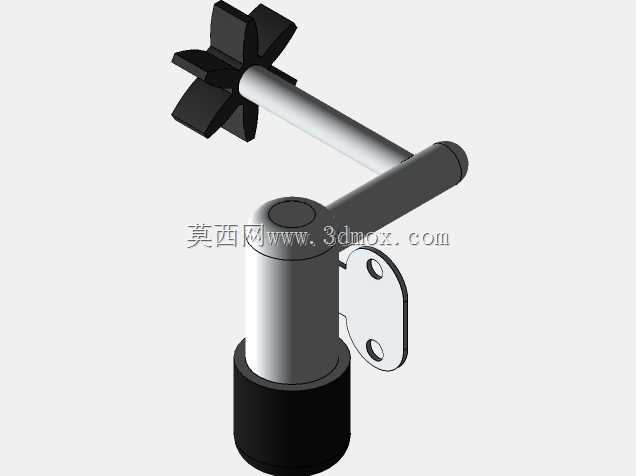

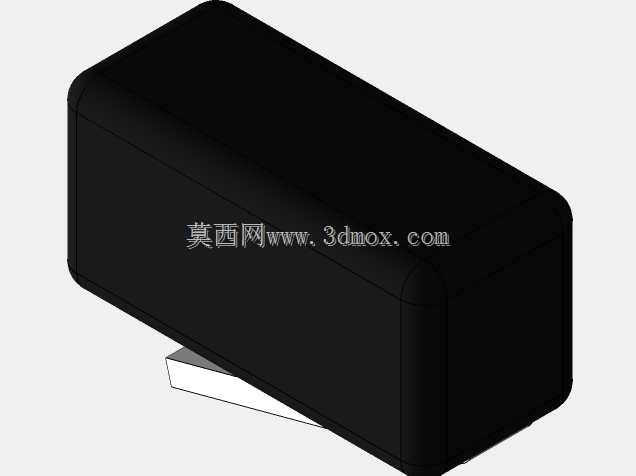

日常教学场景中，传统白板清洁多依赖人工手持板擦操作，不仅擦拭效率低，长期使用还容易出现板面清洁不均、粉笔或马克笔残留积垢的问题，尤其在高频使用的多媒体教室、培训会议室场景下，人工清洁的耗时与清洁效果矛盾更为突出。这款自动白板清洁装置，正是针对这类高频使用的书写板面清洁需求开发的结构化方案。从实际安装适配角度看，装置整体采用框架式包覆结构，两侧纵向导轨作为运动承载基础，可直接适配常规尺寸的教学白板安装边界，横向清洁组件跨接在两侧导轨之间，安装时无需对原有白板板面做破坏性改造，仅需将框架通过侧边固定件锁定在白板外框即可完成部署，适配的板面宽度覆盖常规1.2米到2米的主流教学白板规格，纵向行程可覆盖白板全书写高度，不存在清洁死角。装置的动力传递采用齿轮齿条啮合结构，驱动电机布置在横向清洁组件的一端，齿轮与固定在侧边导轨上的齿条啮合，将电机的旋转运动转化为清洁组件的纵向直线往复运动，相比同步带传动结构，齿轮齿条的传动精度更高，长期运行不会出现带体松弛打滑的问题，能保证清洁组件运行速度平稳，擦拭压力均匀。清洁执行部分采用分层结构，与板面接触的清洁层采用可替换的柔性擦拭材料，背后设置弹性压合结构，能自动适配板面的轻微平整度误差，保证擦拭全程清洁材料与板面均匀贴合，不会出现局部漏擦或者压力过大刮伤板面的问题。装置的行程控制通过两端布置的限位开关实现，当清洁组件运行到白板上下边缘位置时，触发限位开关输出电信号，控制电机反转实现往复运动，无需额外设置复杂的行程控制程序，电路结构简单可靠，后期维护难度低。从结构设计逻辑上看，整体框架采用轻量化的型材拼接结构，所有运动部件都做了圆角包边处理，避免教学场景下人员磕碰受伤，外露的传动部分都设置了防护挡板，防止灰尘落入齿条啮合区域影响传动寿命，同时清洁组件设置了快拆结构，无需工具即可快速取下擦拭层进行清洗更换，日常运维成本极低。这套结构除了适配教学白板场景，也可经过小幅尺寸调整后，应用在工厂车间的生产看板、公告栏玻璃板等需要定期清洁的平面书写展示场景，结构通用性较强。
