机加工台用手动螺旋夹紧虎钳结构设计

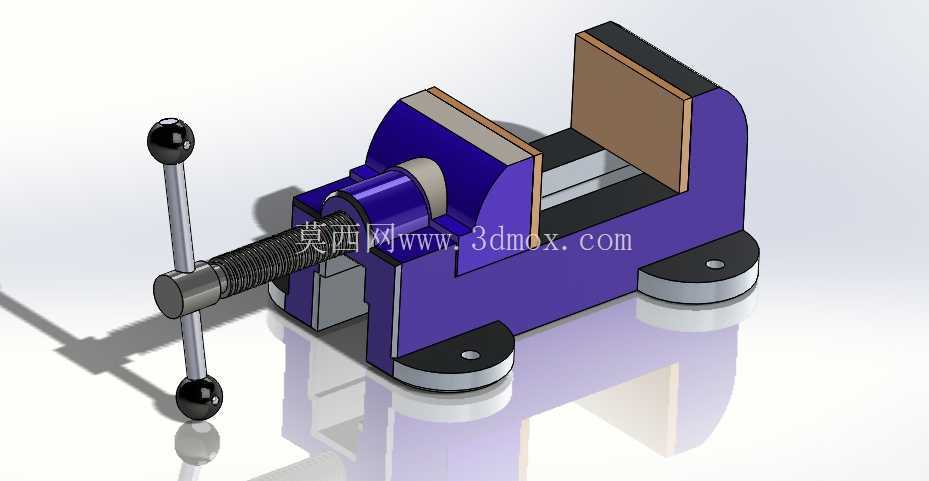

　　这款手动虎钳的结构设计完全围绕机加工场景的实际装夹需求展开，日常在铣床、钻床、钳工台工位上承担工件定位夹紧的核心作用，不管是小型五金零件的铣削平面、钻孔攻丝，还是钳工工序里的锉修、划线、装配，都能提供稳定的夹持力，避免加工过程中工件移位造成的尺寸超差甚至安全隐患。从结构逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，核心传力部件为梯形丝杠副，这种螺纹形式本身具备自锁特性，当操作人员转动手柄带动丝杠旋转时，活动钳身会沿着钳身的导向导轨做直线进给，不需要额外的锁紧机构就能在夹紧后保持夹持力，不会因为加工过程中的振动出现松脱，这一点在断续切削的铣削场景里尤为重要。

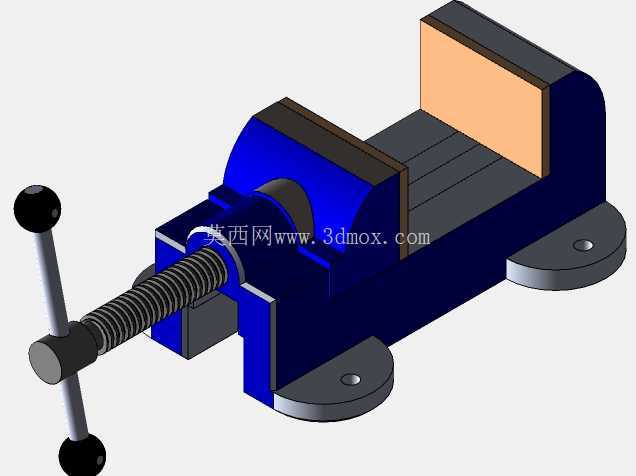

　　钳口部分设计了可更换的硬质钳口板，表面加工有交叉防滑齿纹，既可以增大与工件接触面的摩擦力，降低装夹时所需的轴向推力，也能在钳口磨损后单独更换配件，不需要整体报废钳身，日常维护成本更低；如果装夹表面精度要求高的精加工零件，也可以更换为铜质或者铝质的软钳口，避免夹伤工件已加工表面。整个钳身采用一体化的铸铁结构设计，底部设置了两个带安装孔的固定耳座，安装时可以通过T型螺栓直接固定在机床工作台的T型槽上，安装边界完全适配常规小型机加工设备的工作台槽距，不需要额外制作过渡转接板；固定耳座的支撑面经过铣平加工，安装后钳身的上平面与工作台面的平行度可以控制在合理公差范围内，减少装夹后的找正时间。

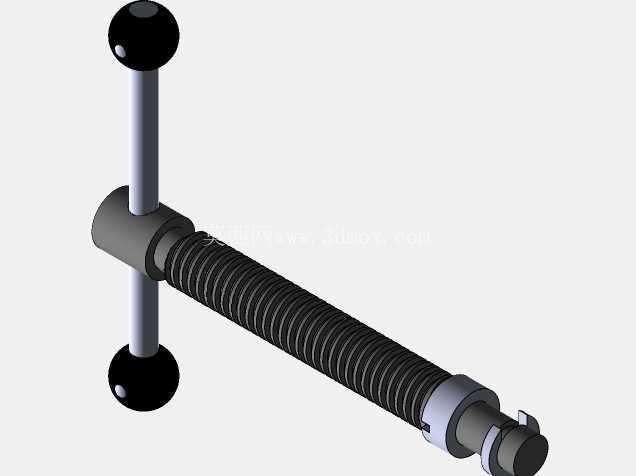

　　手柄部分采用带球头的长杆结构，操作人员可以根据所需夹紧力的大小调整握持位置，球头设计避免了转动时的硌手问题，丝杠的端部设置了限位结构，防止活动钳身进给超程从钳身导轨上脱出，日常使用时不需要额外关注行程极限。导向部分采用矩形导轨结构，配合间隙经过合理设计，既保证活动钳身进给时无卡滞，也能控制钳口的上下翘曲量，夹紧工件时钳口的贴合度更好，不会出现工件上端夹紧、下端虚夹的情况，对于高度尺寸较大的工件装夹友好度更高。从实际使用的细节来看，丝杠与活动钳身的连接部位采用了开口销加推力垫圈的结构，既可以传递丝杠的轴向拉力，也能在活动钳身移动到最大开口位置时起到硬限位作用，推力垫圈可以降低丝杠转动时的端面摩擦，延长整体使用寿命。

　　钳身的排屑空间做了预留，加工产生的铁屑不会堆积在导轨缝隙里，日常清理只需要用毛刷扫过即可，不会因为铁屑卡滞导致活动钳身进给不畅。整体的夹持行程覆盖了常规小型零件的装夹尺寸范围，既可以夹持方形、矩形的规则零件，也可以配合V型块附件装夹轴类零件，完成轴件的键槽铣削、径向钻孔等工序，在单件小批量的维修加工、实训教学场景里适配性极强。整个结构没有复杂的液压、气动元件，完全依靠手动机械结构实现夹紧动作，故障率极低，不需要额外的动力源接入，不管是生产车间的固定工位还是外出维修的临时工位都能快速投入使用，对使用环境的要求极低。
