标准训练用羽毛球结构三维数模

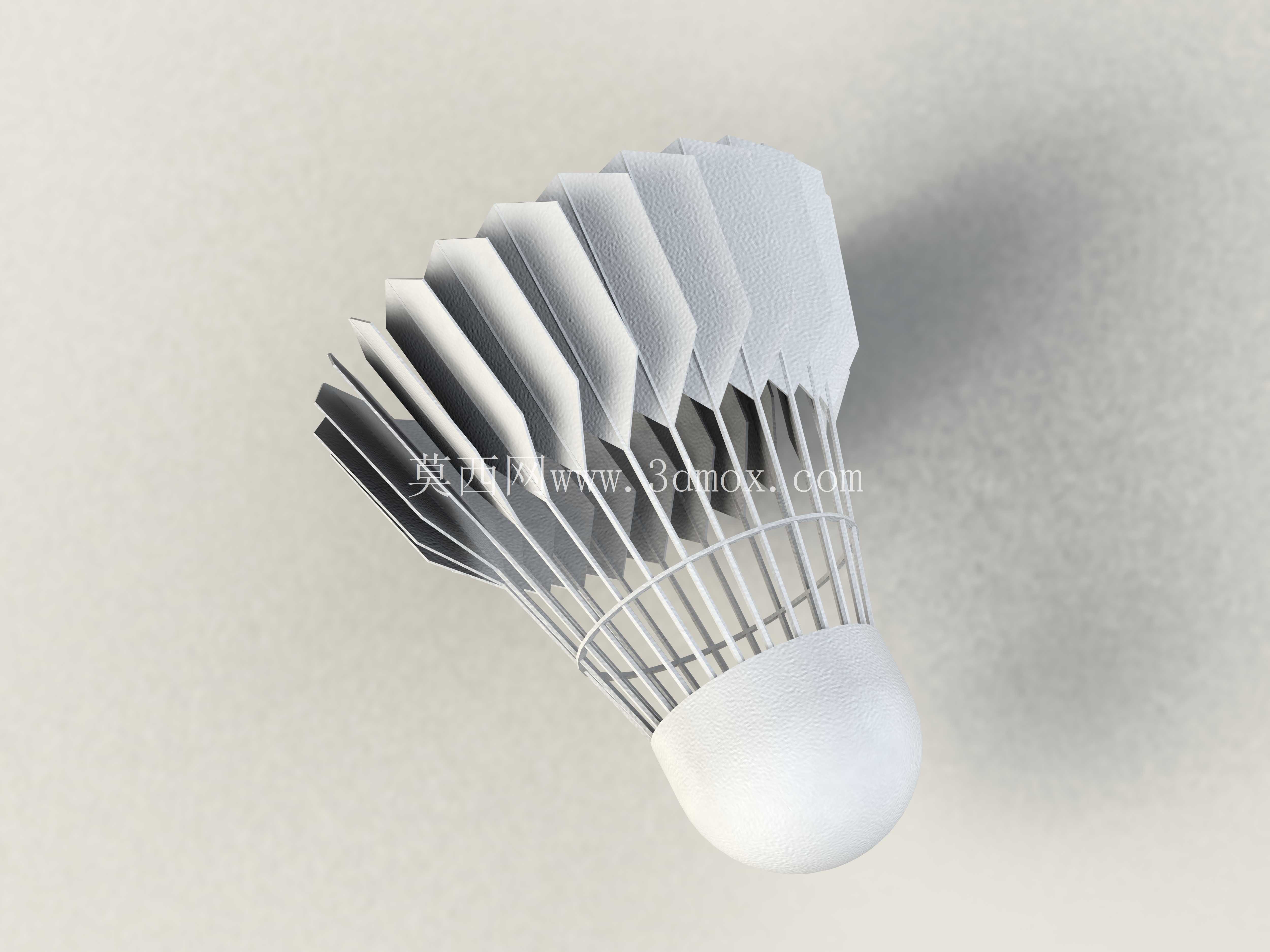

本次构建的羽毛球三维数模，完全参照日常业余训练及正式赛事通用的羽毛球实物结构做1:1还原，建模过程中优先考虑结构装配逻辑与实际生产的工艺匹配度，没有做过度的艺术化简化，所有结构特征都对应实物的功能需求。从实际应用场景来看，这类羽毛球结构数模可用于体育用品生产环节的结构验证、羽球击打动力学仿真分析、体育器材展示类的动画制作，也可作为机械建模教学中典型的薄壁装配、环形阵列特征练习案例，覆盖从产品研发到教学演示的多类使用场景。

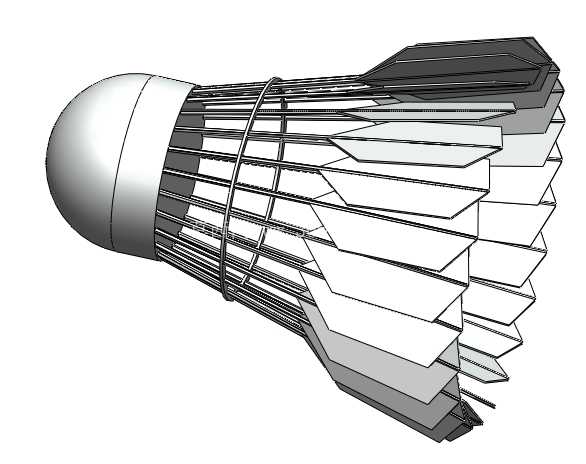

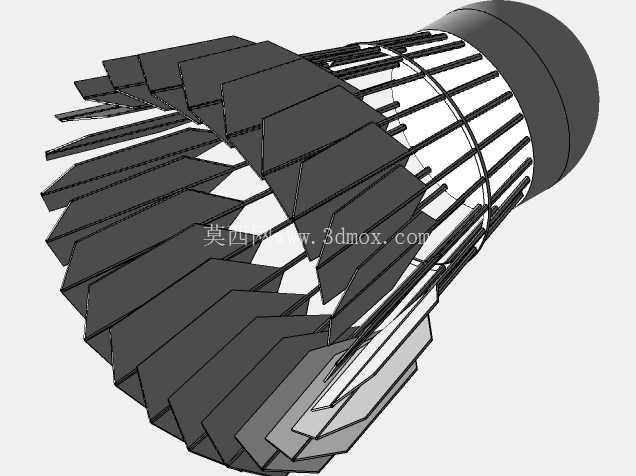

从产品功能特性来看，羽毛球的结构分为球头、裙部、固定线圈三个核心部分，数模中球头采用半球形加圆柱段的组合结构，半球端为击打接触面，圆柱段用于衔接裙部的固定端，曲面过渡处做了R0.8的圆角处理，对应实物中软木球头的包边结构，避免裙部固定端出现应力集中导致的羽毛脱落。裙部采用16片对称排布的仿羽毛片状结构，每片羽片的外形都做了渐变收窄处理，从靠近球头的根部到末端羽尖，片材厚度从0.8mm逐步减薄到0.3mm，既还原了真实羽毛球飞行时的空气动力学特性，也匹配实物中羽毛片的刚度分布——根部刚度大保证固定强度，末端柔性大保证飞行稳定性。固定线圈采用两道环形钢丝结构，分别布置在裙部总长的1/3和2/3位置，线圈直径0.5mm，通过环形阵列的约束关系与每一片羽片做绑定，模拟真实羽毛球中棉线加胶水固定羽片的结构，保证所有羽片的排布角度一致，不会出现单根羽片偏移导致的飞行轨迹跑偏问题。

设计思路上，建模全程采用参数化驱动的方式，所有尺寸都关联全局变量：球头直径设定为26mm，对应通用羽毛球的标准球头尺寸，球头总长度32mm，保证击打时的接触面积符合运动习惯；裙部总长度68mm，整球总长度控制在95mm-100mm的标准区间内，裙部最大直径66mm，所有羽片的安装角度统一向外倾斜8度，形成上宽下窄的锥形结构，保证飞行过程中空气阻力均匀分布，下落时球头始终朝下。安装边界方面，数模中所有零件的配合都采用贴合约束，球头与羽片根部的配合面做了0.1mm的安装间隙，模拟实际生产中涂胶层的厚度；两道固定线圈与羽片的接触位置做了环形凹槽特征，凹槽深度0.2mm，刚好卡住线圈，避免装配时线圈出现轴向滑移，对应实物生产中线圈嵌入羽片表层的固定工艺。

在细节处理上，每片羽片的表面都做了微幅的纹理凹凸，模拟真实羽毛的羽枝结构，虽然这类细节不影响整体装配关系，但在做渲染或动力学仿真时，能更准确还原空气流过羽片表面的阻力特性，不会因为表面过于光滑导致仿真得到的飞行速度与实际情况偏差过大。球头的圆柱段表面做了滚花特征的简化处理，用环形阵列的浅凹槽模拟实物中球头包裹层的粗糙表面，保证与裙部固定后不会出现相对转动。整个装配体没有多余的冗余特征，所有阵列特征都采用几何阵列的方式生成，避免特征过多导致的文件卡顿，同时保留了所有关键尺寸的参数可编辑性，使用者如果需要调整球速等级，只需要修改全局变量中的裙部角度、羽片厚度参数，就能快速生成不同飞行特性的羽毛球结构，不需要重新绘制单个零件。

从工程验证的角度，这个数模的结构完全可以直接导入仿真软件做流场分析，比如模拟不同挥拍速度下羽毛球周围的空气压力分布，验证羽片排布角度对飞行稳定性的影响，也可以导入结构力学分析模块，模拟球拍击打瞬间球头的应力分布，优化球头内部软木层与外层包裹材料的厚度配比，为实际产品的材料选型提供数据参考。对于建模学习者来说，这个案例覆盖了旋转凸台、薄壁拉伸、环形阵列、曲面放样、装配约束等多个常用的三维建模功能，能很好地练习对称类薄壁装配产品的建模逻辑，理解结构设计中功能优先、工艺匹配的核心思路，避免为了外观好看而忽略实际生产装配的可行性。
