多功能木工组合刨床三维结构设计

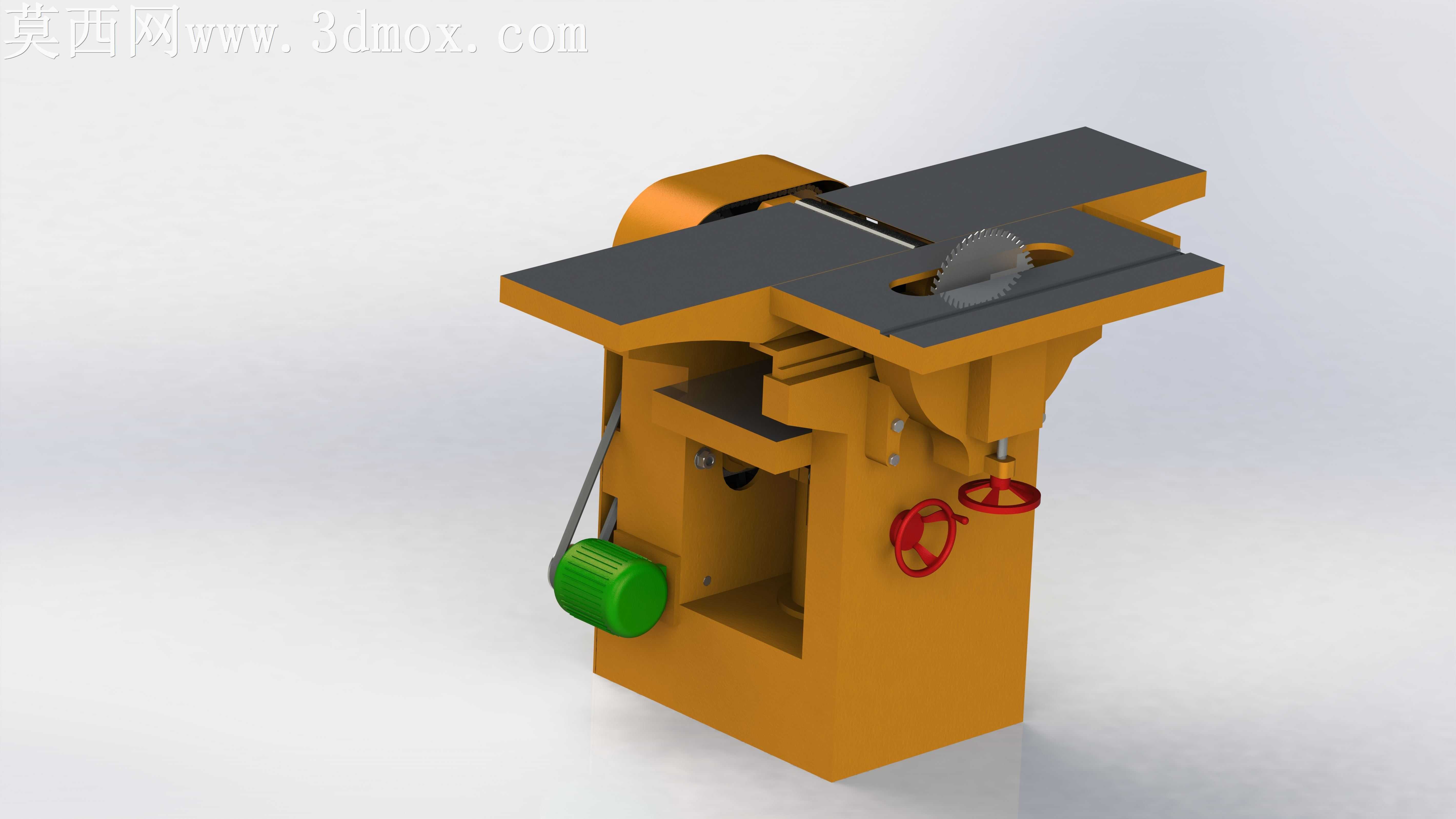

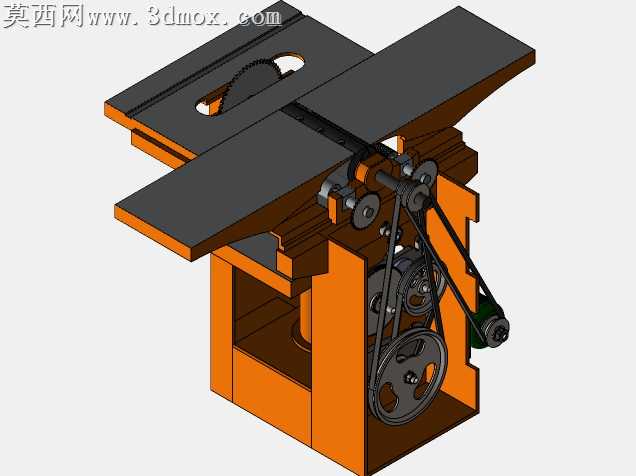

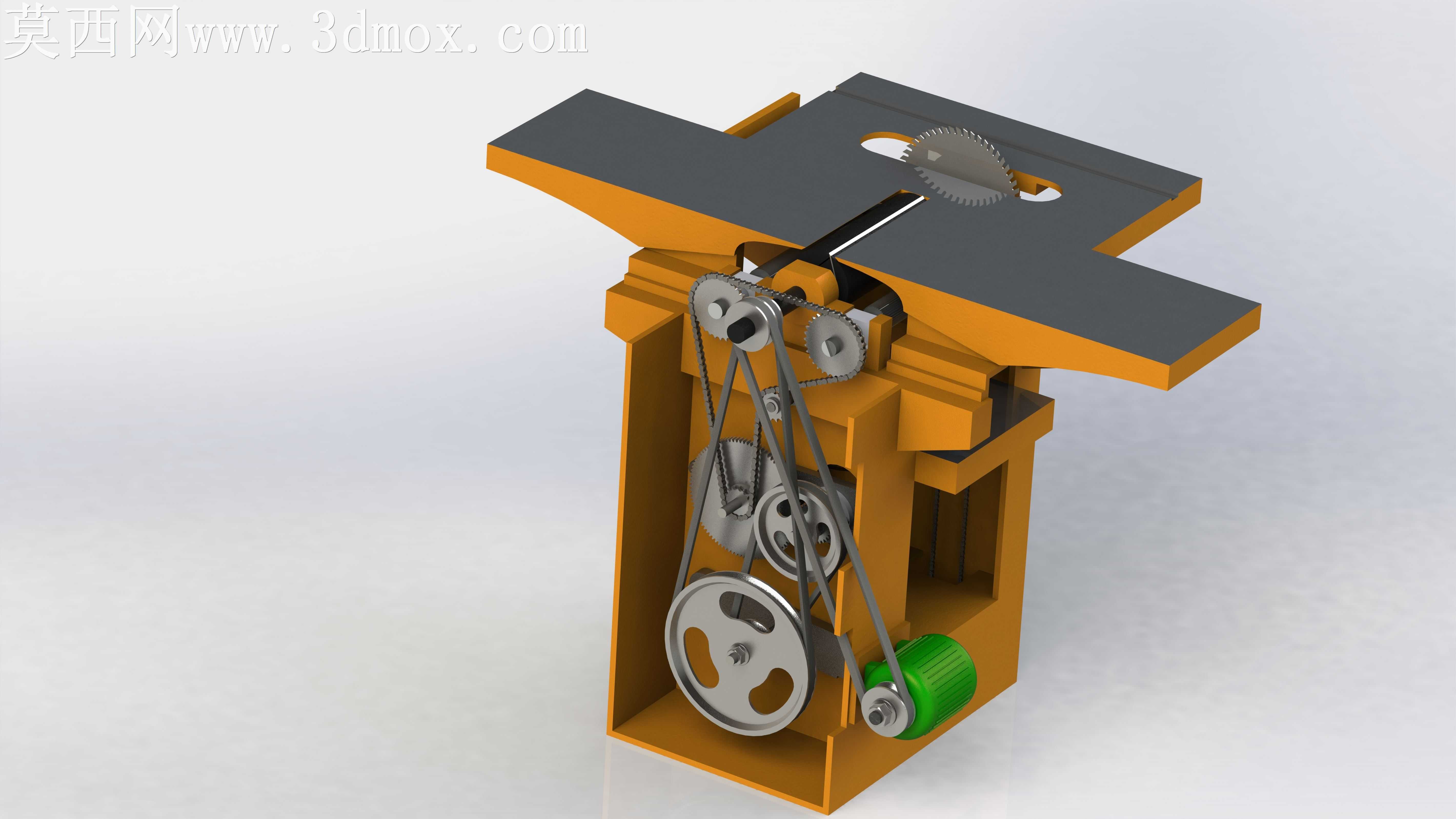

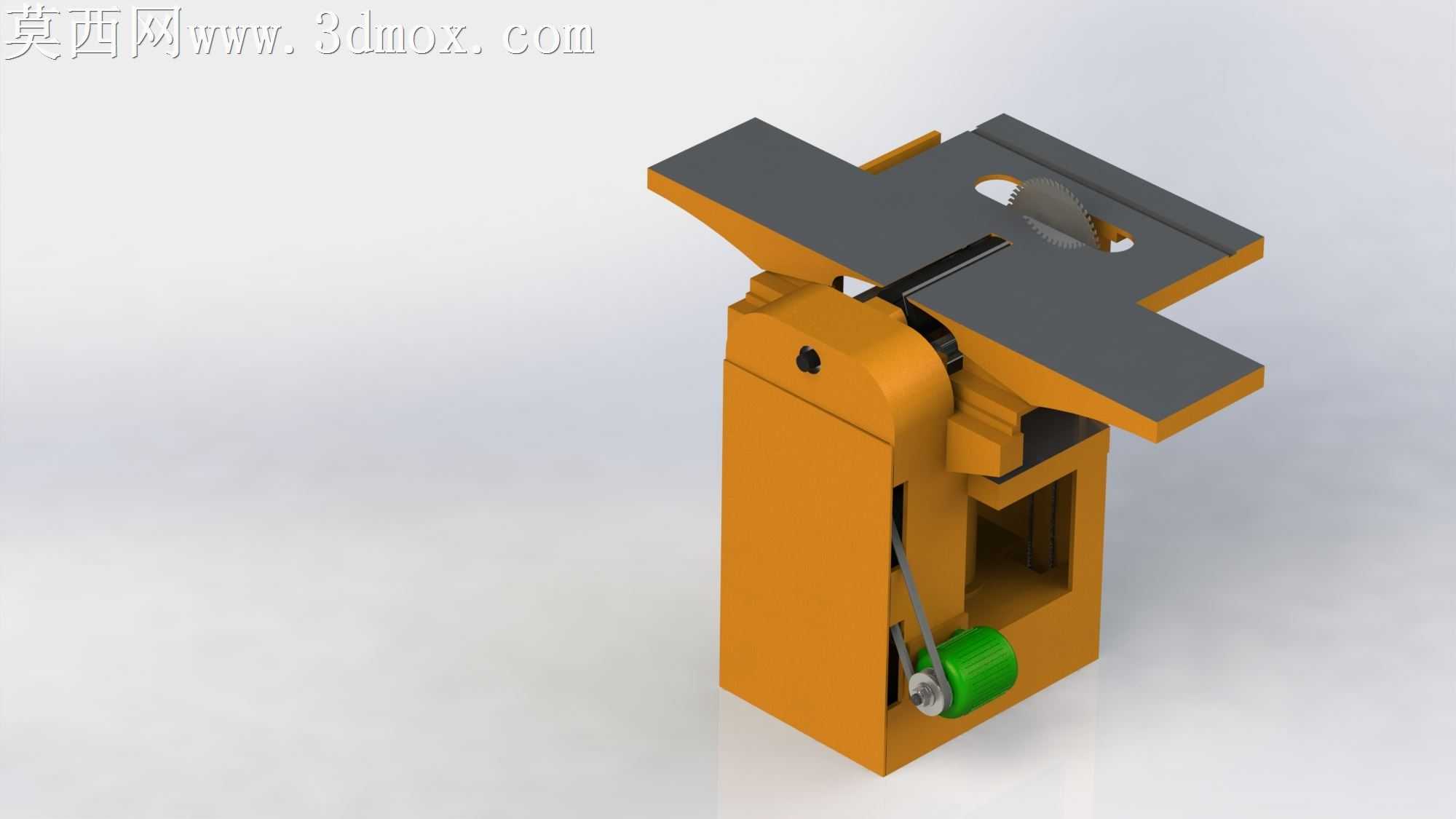

本模型为多功能木工组合刨床的三维设计成果，采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循木工机械的实际加工尺寸规范，对每一处结构细节都做了1:1还原，确保各运动部件无干涉、装配关系完全符合实际生产逻辑。模型外观采用橙色金属机架搭配黑色工作台面的材质渲染方案，机架部分赋予磨砂铸铁材质，还原铸造机身的厚重质感与表面细微颗粒纹理，工作台面赋予冷轧钢板材质，呈现平整光滑的金属加工面效果，传动带轮、传动轴等运动部件分别赋予发黑钢件、抛光金属等差异化材质，通过材质区分清晰展现不同部件的功能属性，渲染阶段调整了环境光与漫反射参数，让整体模型的光影层次更贴合真实工业设备的视觉效果。结构设计上，该组合刨床采用立式箱体机架作为承载主体，机架内部预留充足的传动系统安装空间，上层设置可拓展的组合式工作台，工作台集成平刨加工工位、厚板压刨加工工位与圆锯切割工位，三个工位通过同一套传动系统驱动，通过带轮与皮带的传动配比实现不同工位所需的工作转速，传动路径从电机输出端开始，经多级带轮传动分别将动力传递给刨刀轴与锯片轴，各转轴处均设置轴承安装位模拟真实的转动支撑结构，工作台的靠山、调节挡板等辅助结构也做了完整建模，可直观展示工件加工时的定位逻辑。设计思路围绕一机多用的核心需求展开，将传统分散的平刨、压刨、圆锯三类木工加工设备的功能整合到同一台机身上，大幅缩小设备占地面积，降低小型木工工坊的设备采购成本，建模过程中重点校验了多工位共用传动系统的布局合理性，避免不同工位同时工作时出现结构干涉，同时对机架的承重结构做了加强设计，确保设备在进行厚板刨削、硬木锯切等重负载加工时机身保持稳定，所有可调节部件均保留了运动自由度，可通过三维软件的运动仿真功能模拟工作台调节、刀具运转的实际工作状态，为后续的实物生产、结构优化提供精准的三维数据参考。
