螺杆驱动式手动压紧夹持工装夹具

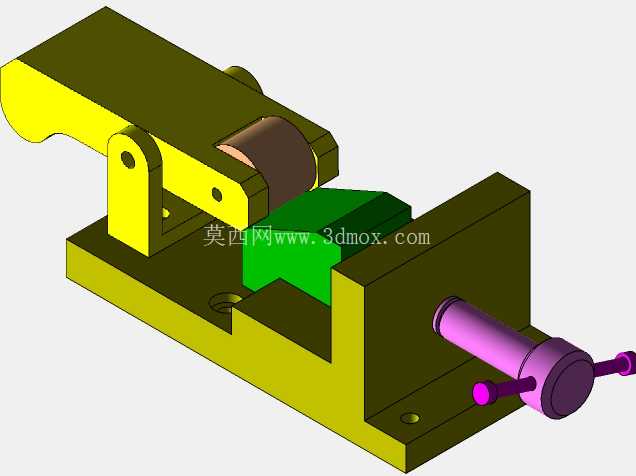

　　在小批量零件加工、工位临时装夹、试样检测固定这类场景里，手动螺杆夹具的适配性远高于复杂的气动液压夹紧单元，不需要外接动力源，对工位空间、配套设施的要求极低，不管是金工实训台的临时作业，还是生产线旁的返修工位，或是质检环节的试样固定，都能快速部署投入使用。这套夹具的核心驱动逻辑采用梯形螺杆副传动，相比普通粗牙螺纹，梯形螺纹的牙型强度更高，传动过程中轴向受力均匀，不会出现普通螺纹夹紧后容易滑牙、自锁失效的问题，转动端部的带杆手轮就能带动夹块沿底座导轨方向做直线进给，手轮上的横向握杆能让操作人员在施加夹紧力的时候获得足够的力臂，不需要借助额外扳手就能达到足够的夹紧力矩，同时螺杆副自带的机械自锁特性，能保证在夹紧状态下即便受持续的振动载荷，夹块也不会出现松退，不需要额外增加锁止结构。

　　夹具体的底座采用一体化的L型定位基准设计，固定挡边和底座安装面一次加工成型，从结构上保证了定位面与夹紧进给方向的垂直度，安装时只需要将底座通过沉头孔固定在作业台面上，就能保证固定挡边的定位精度，不需要反复校准基准。活动压头部分采用铰接式压板结构，和螺杆端部做活动连接，夹紧过程中压板可以随被夹工件的表面姿态做小角度偏转，即便工件的夹持面存在轻微的平面度误差或是小角度倾斜，压板也能完全贴合工件表面，不会出现点接触压伤工件、或是夹紧力不足导致工件移位的问题，压板的夹持面做了加宽处理，增大和工件的接触面积，降低接触面压，避免软质工件被夹出压痕。

　　从安装边界来看，这套夹具的底座安装孔位采用对称布局，横向和纵向的孔距适配常规的工装台T型槽间距，不需要额外制作过渡连接板就能直接固定在标准工作台上，整体外轮廓的高度控制在低位，夹紧作业时不会和上方的加工刀具、检测探头产生运动干涉，手轮的操作空间预留充足，操作人员在工位上伸手就能完成夹紧和松脱操作，不需要探身或是调整站位。在实际使用场景中，这类夹具可以覆盖截面为矩形、方形的中小型零件的装夹需求，不管是小型铝件的铣削去毛刺、线路板的焊接固定、还是零部件的装配压装作业，都能提供稳定的夹持力，相比常见的平口钳，这套夹具的结构更轻量化，夹块的行程可以根据工件尺寸做灵活调整，没有平口钳固定钳口的行程限制，针对长度较长的条形工件，也可以通过调整压板位置实现稳定夹持。

　　设计过程中特意将所有运动副都做了开放式布局，日常维护只需要定期在螺杆螺纹处涂抹润滑脂就能保证传动顺畅，没有封闭的腔体结构，加工过程中产生的切屑、灰尘不会堆积在传动部位，清理的时候只需要用毛刷扫过表面就能完成清洁，不会因为切屑卡滞导致螺杆传动卡涩。铰接压板的转轴采用过盈配合的销钉连接，不需要额外的紧固件防松，长期反复夹紧松脱也不会出现销钉脱出的问题，底座的导轨面和活动夹块的接触面做了贴合处理，进给过程中没有明显的旷量，保证夹紧过程中夹块不会出现上下翘动，夹紧力的方向始终垂直于工件定位面，不会产生侧向分力导致工件移位。
