CS梅花槽沉头自攻钣金螺钉三维建模作品

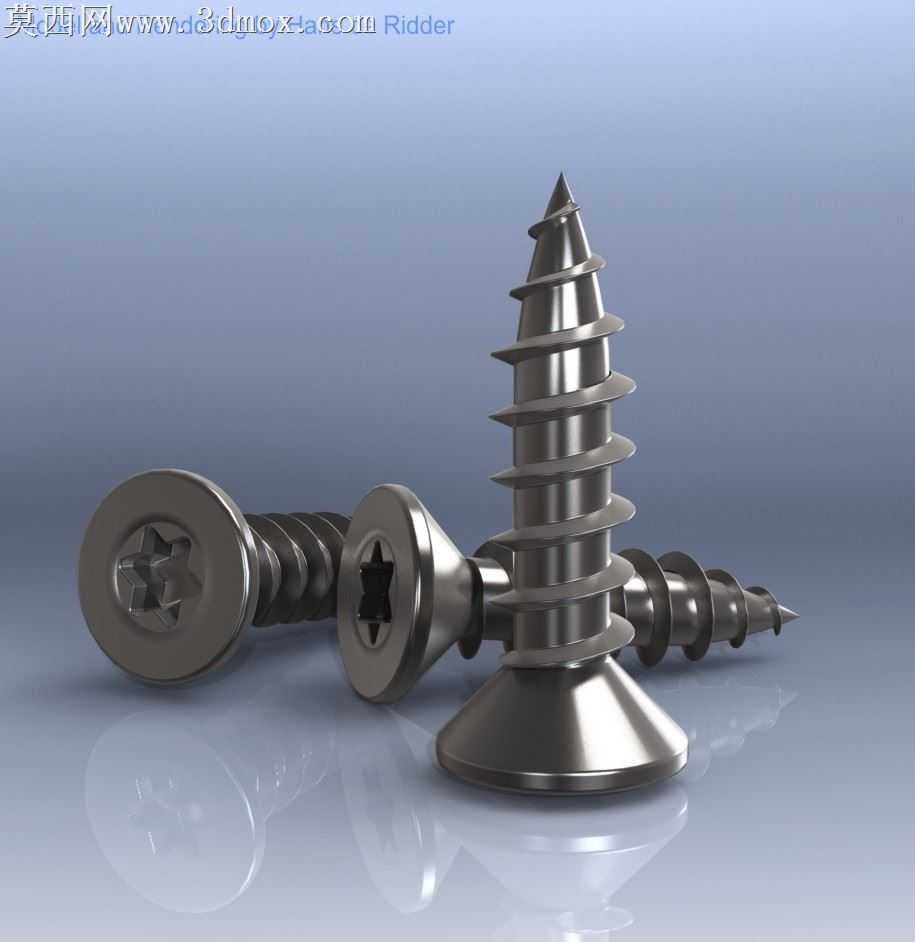

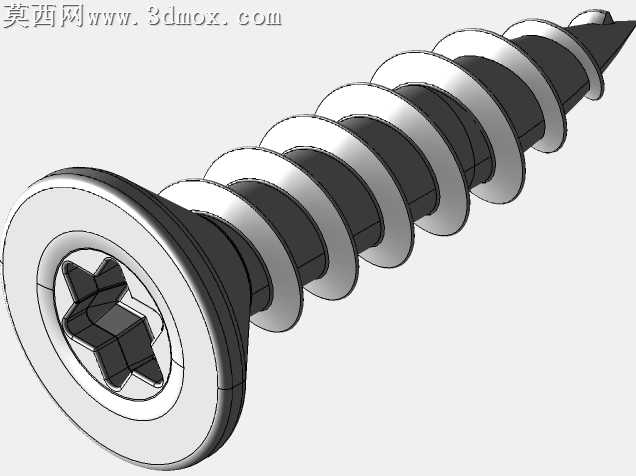

本作品为CS梅花槽沉头自攻钣金螺钉的三维建模成果，建模过程严格遵循紧固件实际生产的尺寸规范，针对4.8公称直径、20公称长度的规格参数进行精准还原。建模初期先梳理自攻螺钉的结构逻辑，将整体拆分为沉头头部、梅花驱动槽、螺杆主体、自攻螺纹牙型、尖端导向锥五个独立结构模块，逐一完成参数化草图绘制。头部建模阶段重点还原沉头的锥面角度与头部直径比例，确保沉头安装后可与钣金表面实现齐平贴合，梅花槽的内凹轮廓采用多段圆弧相切约束绘制，完全匹配对应规格梅花批头的咬合尺寸，避免驱动结构出现滑牙的建模误差。螺杆部分先构建等直径的圆柱基体，再通过螺旋线扫描切除的方式生成连续的自攻螺纹牙型，针对自攻螺钉牙距较宽、牙型尖锐的特点，调整螺旋线升角与牙型截面的角度参数，还原自攻螺纹无需预制内螺纹、可直接旋入钣金基材的结构特性，螺杆末端的导向锥做平滑过渡处理，还原实际螺钉攻入时的导向定位功能。材质与渲染阶段，采用高反光的镀锌金属材质，调整材质的粗糙度、金属度参数模拟五金螺钉表面的镀锌钝化质感，添加柔和的环境反射贴图还原金属表面的光影层次，渲染时采用侧上方主光源搭配底部补光的布光方案，突出螺纹牙型的螺旋起伏结构与沉头表面的平整质感，同时清晰展现梅花槽的内凹结构细节。建模全程保证各结构间的衔接无破面、无几何错误，螺纹与螺杆、头部与螺杆的衔接处做圆角过渡处理，还原实际冷镦加工螺钉的工艺特征，模型可直接用于钣金装配场景的干涉检查、装配模拟，也可作为紧固件选型展示、五金产品宣传的可视化素材，完整呈现该款梅花槽自攻螺钉的外观特征与结构细节。
