机箱PCIe插槽显卡防下垂支撑支架

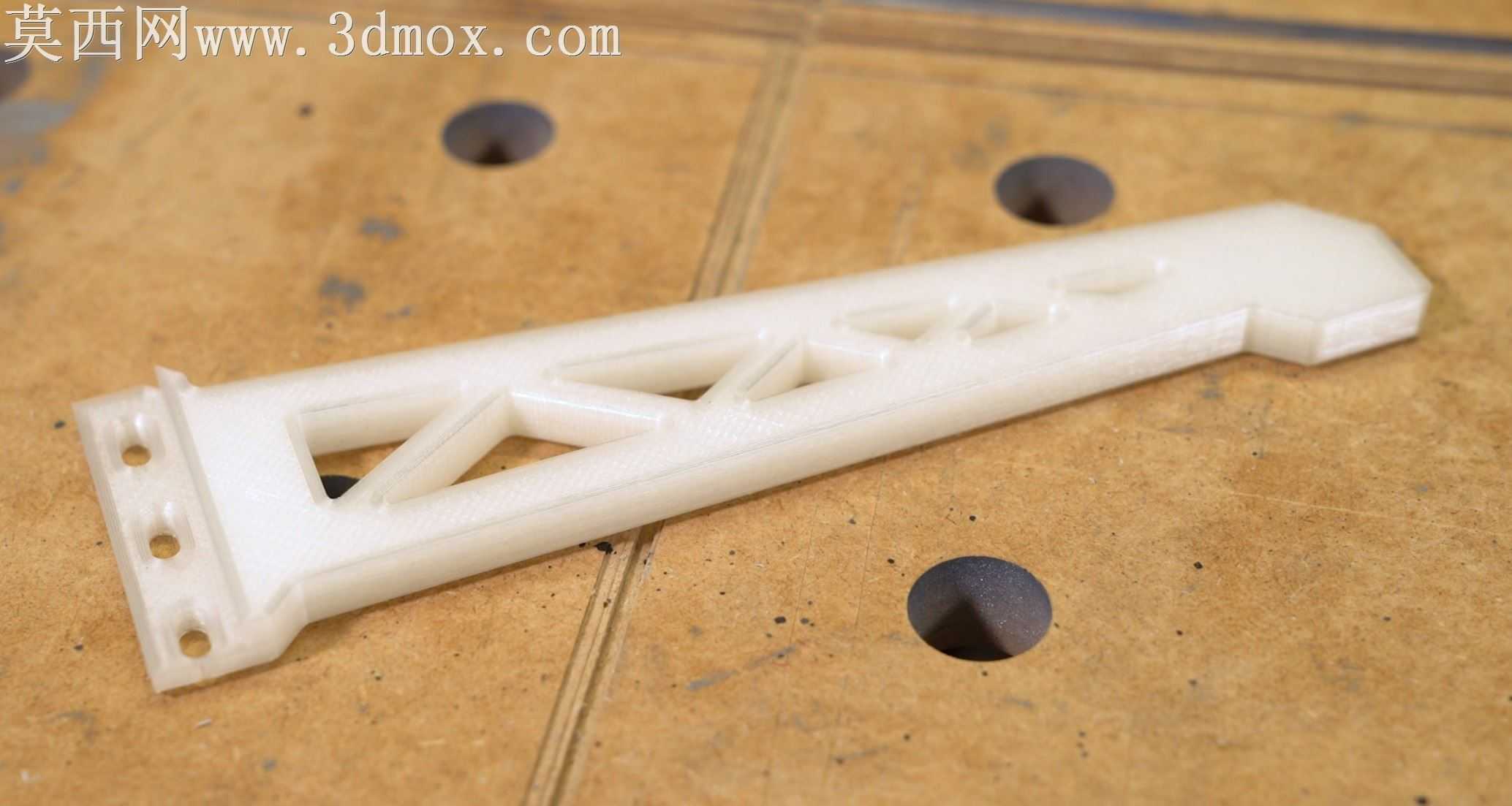

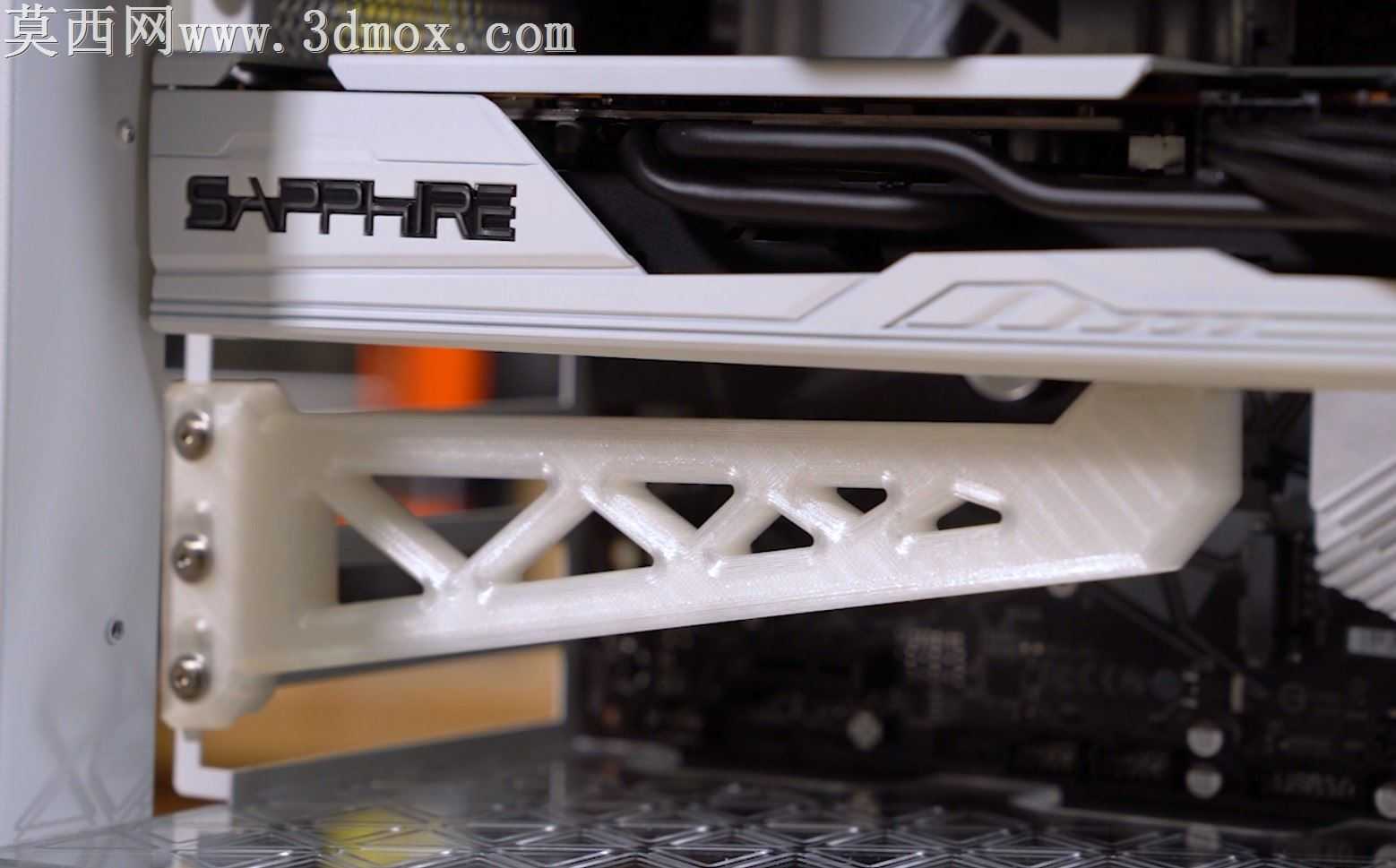

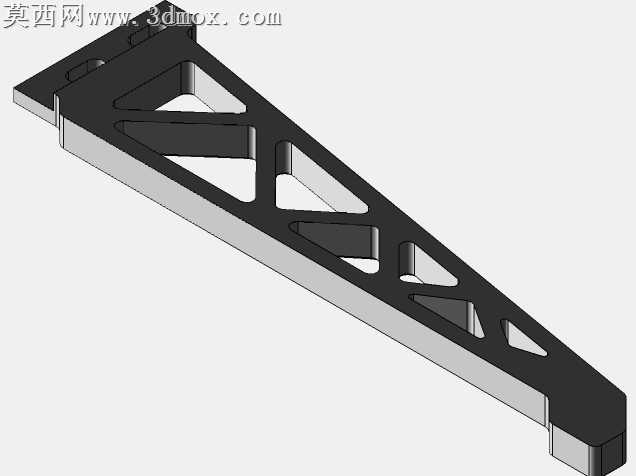

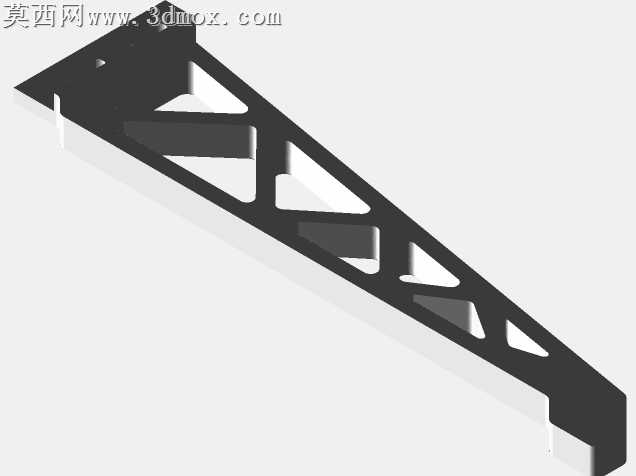

本作品为针对台式电脑机箱PCIe扩展槽设计的显卡支撑结构，整体采用轻量化镂空桁架式造型设计，在保证结构支撑强度的前提下尽可能削减耗材用量，适配FDM熔融沉积型3D打印的成型工艺特性，避免大角度悬空结构带来的打印翘曲、支撑难去除问题。建模阶段优先考量安装适配性，支架固定端采用与标准PCIe挡片一致的螺丝孔位布局，可直接利用机箱闲置PCIe插槽的原有固定螺丝完成锁紧安装，无需额外在机箱内部打孔或粘贴固定，不会破坏机箱原有结构，也不会占用额外的机箱内部走线空间。支撑臂部分采用等距三角镂空的桁架结构，三角稳定结构可将显卡的下压力均匀分散到整个支架臂上，避免局部应力集中导致的支架形变，同时镂空结构可减少打印材料消耗，缩短打印时长，还能降低对机箱内部风道的遮挡，不影响显卡周边的空气流通散热。建模时预留了小幅尺寸调整余量，可根据不同厚度、不同下沉程度的显卡微调支撑高度，适配绝大多数三风扇及以下长度的独立显卡安装需求。材质适配方面，结构设计充分考虑不同3D打印耗材的特性，既可以使用PLA耗材快速打印验证安装效果，也可选用PETG、ABS、尼龙等韧性更好、抗蠕变性能更强的耗材打印长期使用的成品，避免长期承重出现的支架弯折变形问题。渲染阶段还原了支架安装在机箱内的真实场景，搭配白色珠光耗材的质感表现，清晰展示支架安装后与显卡、机箱PCIe位的贴合状态，直观呈现支撑效果，结构边缘全部做了R1圆角处理，既避免打印时的锐边应力开裂，也防止安装时划伤手部或显卡PCB板。设计思路上主打极简实用，没有多余的装饰性结构，所有造型都服务于安装便捷、支撑稳固、打印友好的核心需求，安装后可有效承托显卡尾部，避免长期使用后显卡PCB板因自重出现弯曲变形，保护显卡核心、显存焊点以及PCIe金手指不受长期形变带来的应力损伤，延长硬件使用寿命。
