GASGAS越野摩托车离合器侧盖结构设计

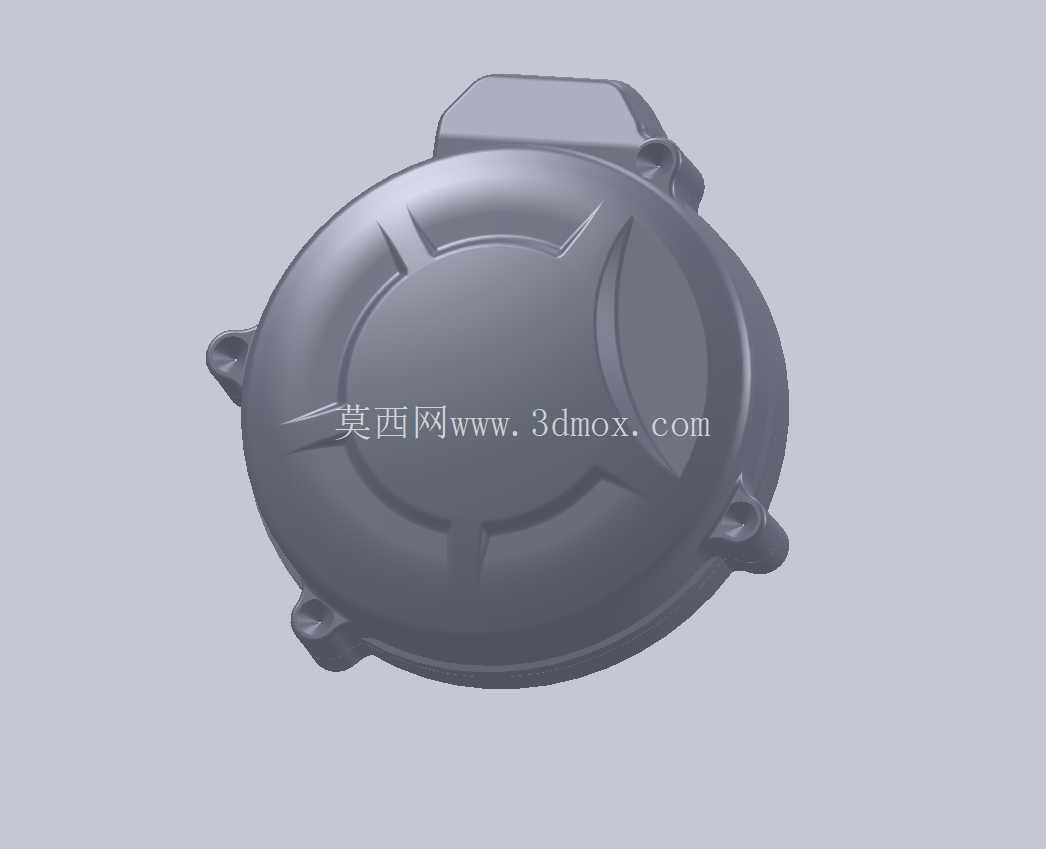

这款侧盖属于越野摩托车动力单元外侧的核心防护构件，主要适配对应排量的GASGAS越野车型，安装位置紧贴发动机曲轴箱右侧，核心作用是封闭离合器腔体，阻挡骑行过程中飞溅的泥水、砂石侵入离合器摩擦片组，同时承担腔体内部润滑油的密封留存功能，避免高速越野工况下机油渗漏引发的离合器打滑故障。从实际骑行场景来看，越野路段的飞跳、侧倾、林道穿越过程中，车身右侧极易接触地面凸起的石块、树干，侧盖的外凸安装耳采用了加厚的圆角过渡设计，每个安装点位都对应曲轴箱上的预埋螺纹孔，安装时通过螺栓均匀压紧，配合盖体结合面的密封胶圈，能够在剧烈震动下保持密封性能稳定，不会因为长期高频震动出现螺栓松动、密封失效的问题。

设计过程中优先考虑了越野工况的抗冲击需求，盖体主体采用圆弧曲面过渡，没有尖锐的棱角结构，一方面可以在车辆侧滑时分散冲击力，避免应力集中导致盖体碎裂，另一方面曲面造型能够引导飞溅的泥水顺着盖体弧度滑落，减少泥污在盖体表面的附着堆积，降低后期清理维护的难度。盖体中心区域的加强筋布局并非随意设置，而是对应内部离合器压盘的运动轨迹做了避让设计，既保证了盖体自身的结构强度，又不会和内部旋转的离合器部件发生运动干涉，盖体与内部运动部件的安全间隙控制在3mm以上，即使在发动机高温工况下部件出现轻微热膨胀，也不会出现摩擦异响的问题。

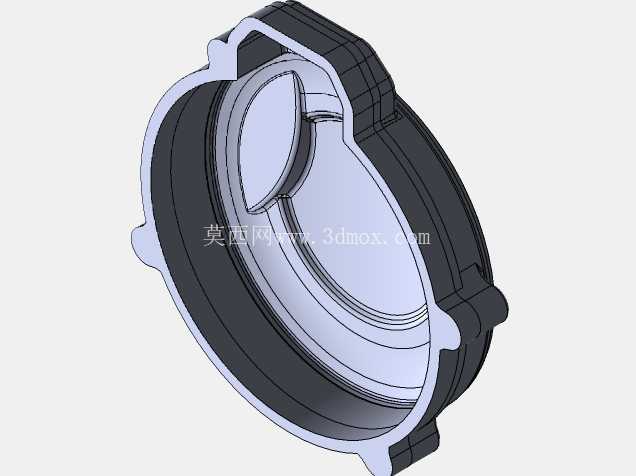

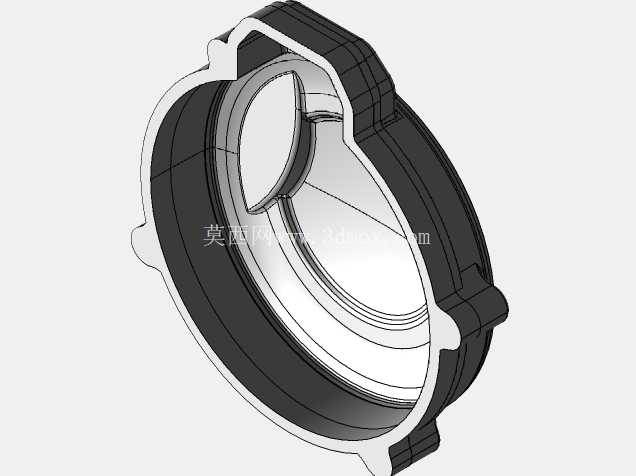

从安装边界来看，盖体周向分布的四个安装凸台高度一致，每个凸台都做了局部加厚处理，螺栓孔内嵌的衬套能够分散螺栓拧紧时的压紧力，避免塑料或铝合金材质的盖体在螺栓扭矩过大时出现开裂。盖体上部的凸起结构是为了避让离合器操纵机构的摇臂转轴，预留的空间刚好容纳摇臂的转动行程，不会影响离合器的分离与结合动作。盖体内侧的环形密封槽深度经过精确计算，装配标准截面的O型密封圈后，密封圈的压缩量保持在合理区间，既不会因为压缩量过大导致密封圈过早老化失效，也不会因为压缩量不足出现机油渗漏的问题。

实际使用过程中，这款侧盖的散热性能也经过针对性优化，曲面结构增加了盖体与空气的接触面积，车辆行驶时的迎面气流能够顺着盖体曲面快速流过，带走离合器工作过程中传递到盖体上的热量，避免离合器腔体内部温度过高导致机油性能衰减，延长摩擦片的使用寿命。盖体表面的造型凹槽并非单纯的装饰作用，凹槽的走向与气流流动方向一致，能够在一定程度上引导气流覆盖整个盖体表面，提升散热效率，同时凹槽结构也能提升盖体的整体刚性，减少发动机工作过程中盖体产生的共振噪音。对于三维建模从业者来说，这类构件的建模重点在于安装点位的精准对位、曲面过渡的连续性处理，以及密封结构的尺寸公差控制，建模时需要优先保证安装孔位的位置度误差在允许范围内，结合面的平面度要满足密封要求，曲面造型要兼顾结构强度与实际使用功能，不能为了外观造型牺牲构件的实用性能。
