经典黑白拼接球面运动器材结构设计

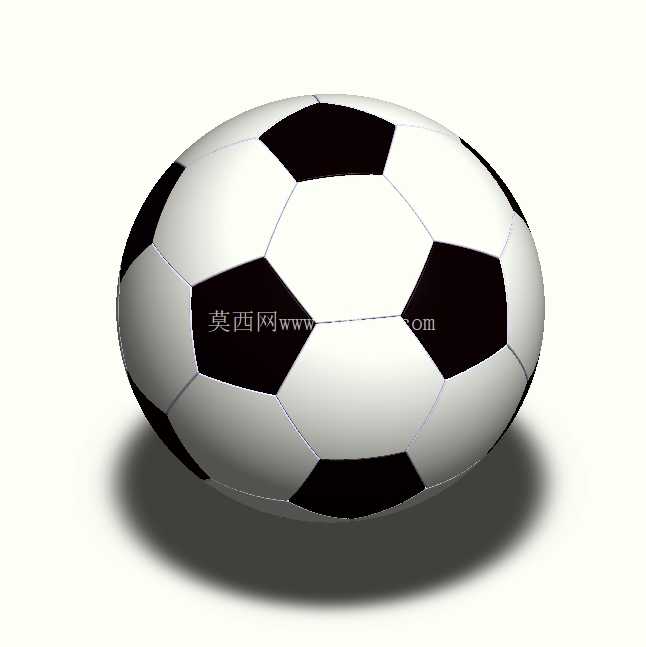

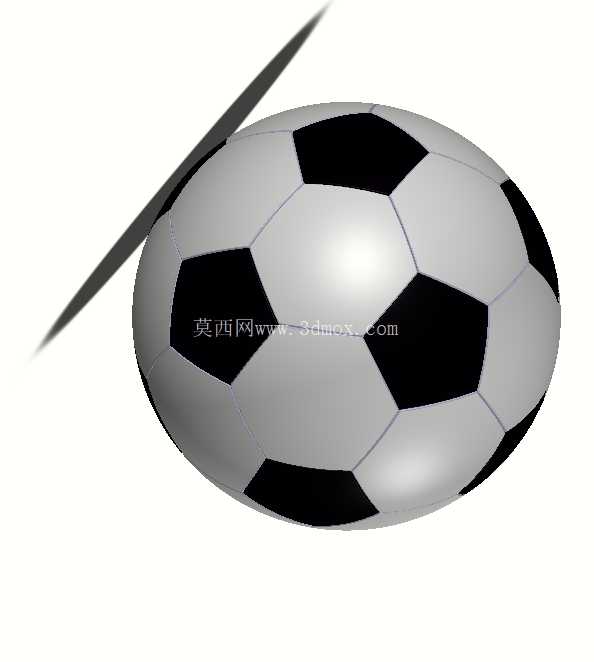

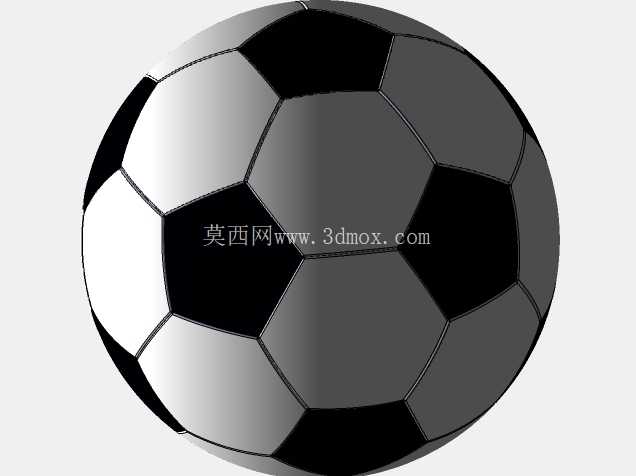

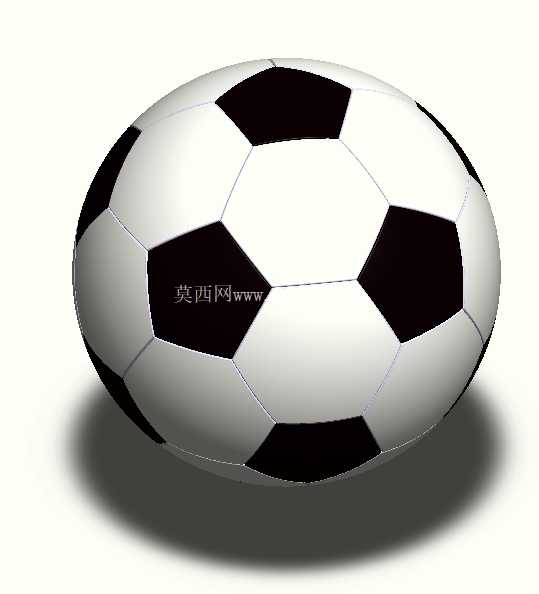

　　在建模过程中，首先需要确定球体的公称直径，常规成人比赛用足球的公称直径在215-225mm区间，圆周范围控制在680-710mm之间，建模时需要先以球心为原点建立基准坐标系，先绘制单块正五边形与正六边形的平面草绘，草绘阶段需要精确计算多边形的边长，确保两种多边形的边长度完全一致，避免后续拼接出现缝隙或者面重叠的问题。完成单片裁片的草绘后，需要通过投影或者曲面变形的方式，将平面多边形映射到对应直径的球面上，这里需要注意曲面变形的拉伸量控制，每一块裁片映射到球面后，其边缘的曲率要和相邻裁片的边缘曲率完全匹配，缝合边的重合度误差需要控制在0.1mm以内，否则后续做实体加厚或者装配缝合时会出现破面。日常接触的足球产品，其球面拼接结构的设计合理性，直接决定了运动过程中的飞行稳定性、触球球感与耐用寿命，这类球面结构的建模逻辑，也常被用于各类球形壳体、充气式密封舱、球面装饰构件的结构设计参考。从实际工程视角来看，足球的球面并非规则的正球体，而是由多块多边形皮料拼接缝合后，在内胆充气压力作用下形成的近似球面，传统经典款足球采用12块正五边形与20块正六边形的拼接组合，这种拼接方式能够让平面裁片在缝合后，通过充气膨胀自然形成曲率均匀的球面，避免局部应力集中导致的皮料拉扯开裂。

　　很多新手在做这类球面建模时，容易直接在球面上切割多边形，忽略了实际生产中皮料是平面裁片裁切后再缝合的工艺逻辑，导致建出来的模型展开后无法匹配实际裁片形状，失去生产参考价值。完成单片曲面的构建后，通过圆周阵列与镜像阵列的方式，将五边形与六边形裁片按照足球的拼接规则排布，这里需要注意拼接逻辑：每一块正五边形的五条边，都要和正六边形的边相连，而每一块正六边形，会间隔相邻三块五边形与三块六边形，排布完成后需要检查所有拼接边的对齐情况，确保没有错位。之后给每一块球面裁片做实体加厚，加厚厚度根据皮料材质调整，常规PU材质的足球皮料厚度在1.2-2mm之间，加厚时需要注意曲面的法线方向统一向外，避免出现加厚方向混乱导致的实体错误。

　　除了外层的皮料结构，建模时还需要考虑内部的内胆结构，内胆是橡胶材质的充气腔体，和外层皮料之间会有一层纱布衬层来分散应力，不过在做外观结构建模时，内胆可以简化为一个略小于外层球面的薄壁球体，和外层皮料保留0.5-1mm的间隙，模拟实际的层状结构。从应用场景来看，这类球面拼接结构的建模思路，除了用于足球产品本身的设计开模，还可以延伸到很多工业场景：比如大型球形储罐的瓣片设计，其分瓣逻辑和足球拼接逻辑高度相似，都是将球面拆分为若干可加工的平面/单曲率瓣片，加工完成后再焊接成完整球体；还有儿童游乐设施的球形攀爬架，其杆件的排布节点也参考了足球多边形的顶点位置，能够保证结构受力均匀；甚至部分球形压力容器、充气式应急帐篷的结构设计，也会借鉴这种多边形拼接的球面成型逻辑，降低大尺寸球面构件的加工难度。在实际建模过程中，还需要考虑皮料拼接处的缝合槽结构，每一块裁片的边缘会预留3-5mm的缝合余量，相邻裁片的余量部分叠合后通过缝线缝合，建模时可以在裁片边缘做轻微的倒角处理，模拟缝合后接缝处的凹陷效果，让模型的外观更贴近真实产品。另外，足球表面的纹理、防滑颗粒这些细节，在结构建模阶段可以适当简化，重点保证球面曲率的准确性与拼接结构的合理性，毕竟结构设计的核心是保证尺寸与装配逻辑正确，外观细节可以后续在渲染阶段补充。

　　很多人觉得足球建模只是简单的几何练习，实际上其中涉及到的曲面展开、阵列排布、曲面加厚、工艺匹配等知识点，都是三维结构设计中的基础核心技能，掌握这类球面分块的建模逻辑，在处理其他异形曲面拼接、薄壁壳体结构设计时，都能够快速找到合理的建模思路，避免出现曲面变形失真、无法加工落地的问题。在做结构校验时，可以测量建模完成后的球体任意截面的直径偏差，确保整个球体的圆度误差控制在1.5%以内，这也是实际足球产品的核心质量指标之一，圆度偏差过大会导致足球飞行过程中出现不规则晃动，影响运动表现，对应到工业球形构件上，圆度偏差则会影响内部介质流动均匀性或者结构受力分布，是必须控制的关键尺寸参数。
