多关节物料搬运机械臂结构设计

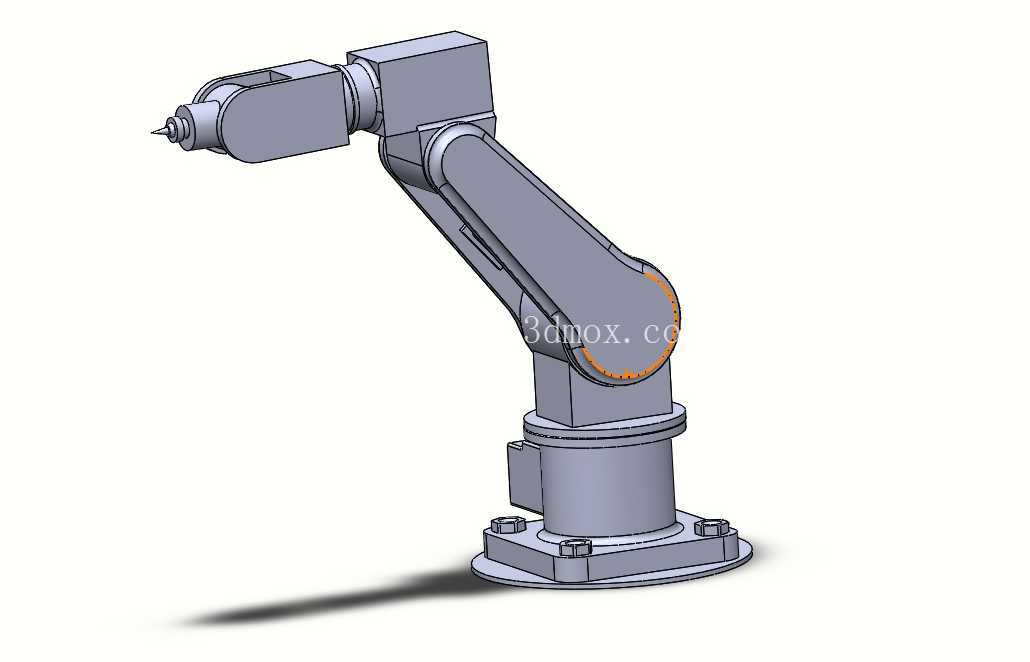

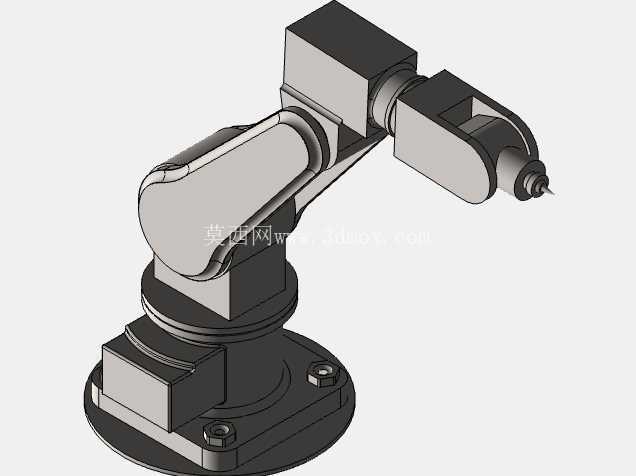

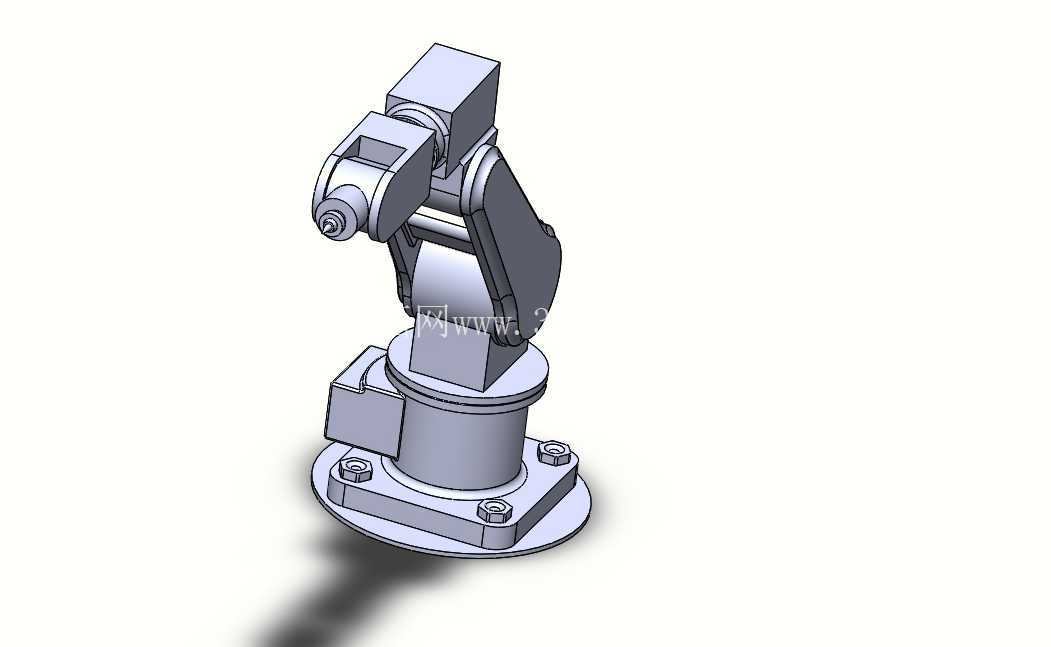

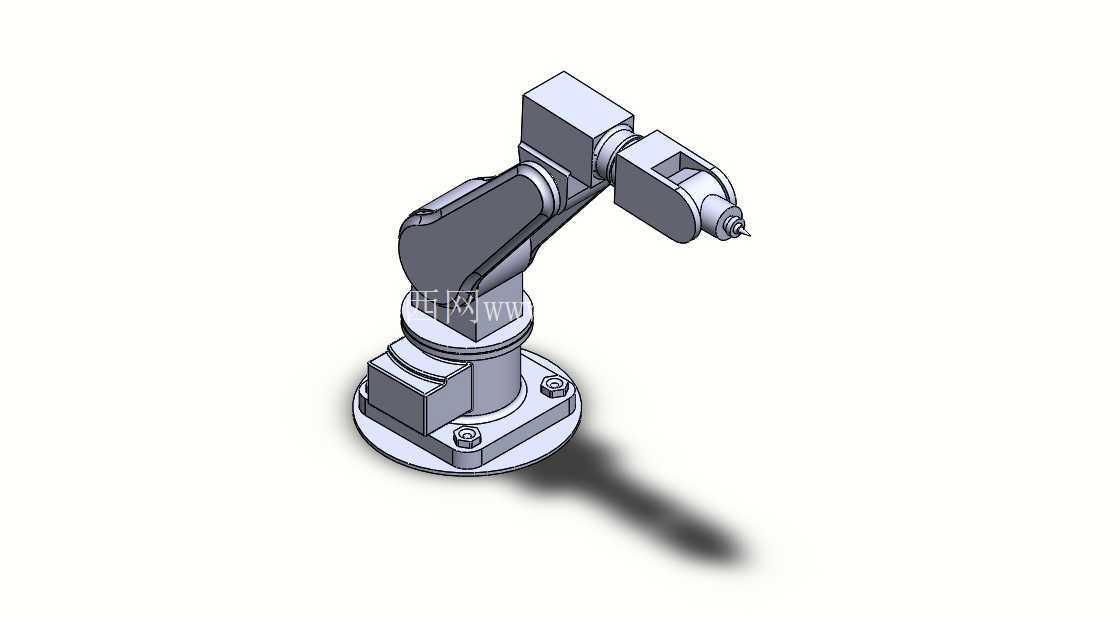

这款多关节机械臂的结构设计，核心面向3C电子装配、小型五金件上下料、实验室样本转运这类轻载作业场景，在做整体结构排布时，最先敲定的是底座的安装边界——底座采用圆形法兰式安装结构，四个沉头安装孔均匀分布在法兰盘圆周上，安装孔中心距适配常见的4040铝型材工作台台面开孔尺寸，底座总厚度控制在85mm以内，避免占用过多工作台下方的走线空间，底座内部预留了伺服电机与谐波减速器的安装腔体，腔体侧壁做了加强筋结构，抵消大臂回转时产生的倾覆力矩，防止长期运行后底座出现形变偏移。

大臂与小臂的长度配比经过反复调整，最终确定大臂有效伸展长度220mm、小臂有效伸展长度180mm，末端腕部可实现两个自由度的回转摆动，整体作业半径覆盖以底座中心为圆心、450mm为半径的半球形空间，完全满足单工位周边上下料、工位间短距离转运的覆盖需求，不会出现作业盲区。关节处的传动结构全部采用伺服电机搭配谐波减速器的方案，关节连接法兰处设计了双重密封结构，外侧是迷宫式密封槽，内侧加装丁腈橡胶密封圈，既可以阻挡车间内的金属碎屑、切削液雾气进入关节内部损坏传动件，又不会额外增加关节转动的阻尼，保证末端定位的响应速度。

末端执行器的连接法兰采用行业通用的ISO 9409-1-25-4-M6标准接口，不需要额外做转接件就可以直接适配夹爪、真空吸盘、点胶阀、焊笔等多种常用末端工具，切换工具时只需要拆卸四颗固定螺栓即可完成，适配多品种小批量的柔性生产需求。臂身的外壳采用分体式拼接结构，每一段臂身的外壳都设计了嵌入式走线槽，动力线、编码器线全部从臂身内部穿过，不会在臂身外部裸露走线，避免设备运行过程中管线与周边工装、工件发生勾挂，同时外壳表面做了哑光硬质氧化处理，在有视觉检测的工位上不会产生反光干扰，影响视觉定位精度。

在做结构强度校核时，针对臂身完全水平伸展的最恶劣工况做了有限元分析，臂身采用6061-T6铝合金加工，在末端额定负载3kg的情况下，臂身最大形变量控制在0.08mm以内，完全满足轻载装配场景下±0.1mm的重复定位精度要求。关节处的限位结构没有采用外置的机械限位块，而是在每个关节的转动端内置了磁感应限位开关，同时在控制程序里设置了软限位，双重限位机制可以避免机械臂误操作时超程转动，撞坏周边的设备或者工装，而且内置限位不会额外占用臂身外部的空间，整体外观更加简洁，也减少了外部积尘的死角。

底座的侧面预留了标准的电气接口与气路接口，所有接口都做了防呆设计，现场安装布线时不会出现插错接口的问题，气路接口适配常见的6mm外径气管，不需要额外转接头就可以直接接入工厂常规的0.5-0.7MPa压缩空气气源，给末端的气动执行元件供气。腕部的最后一个关节设计了中空走线通道，末端执行器的气管、信号线可以从中空通道直接穿过，连接到底座的接口上，避免腕部连续回转时管线出现扭转缠绕的问题，延长管线的使用寿命，也减少了设备日常维护的工作量。

实际落地应用时，这款机械臂可以直接安装在工作台台面、流水线侧边或者小型移动AGV平台上，不需要做额外的地基固定，安装调试的周期很短，适合中小型加工厂做产线的自动化改造，不需要对现有产线布局做大规模调整。臂身的转动关节处都设计了润滑油注油嘴，日常维护时不需要拆卸臂身外壳，就可以直接给减速器加注润滑脂，降低后期的维护成本。整体结构没有采用复杂的异形曲面，所有的结构件都是规则的机加工件，加工难度低，普通的三轴CNC设备就可以完成全部零件的加工，不需要五轴加工中心，制造成本可控，适合小批量量产推广。
