乘用车多辐条运动款铝合金轮毂结构设计

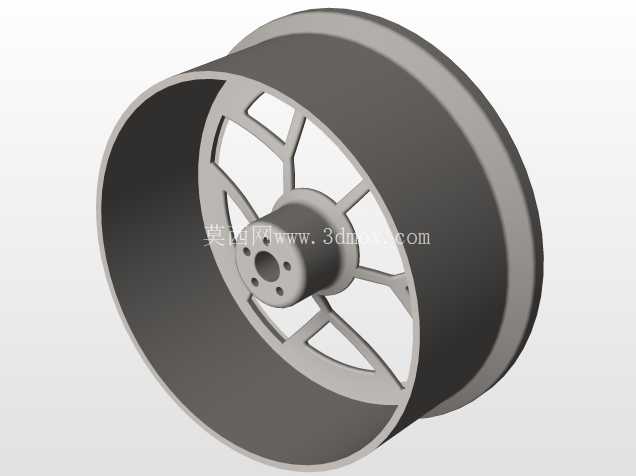

这款轮毂的结构设计首先围绕乘用车行驶过程中的受力边界展开，日常行驶中轮毂需要同时承载整车垂向载荷、转向时的横向侧向力、加减速过程中的扭矩传递，还要缓冲路面颠簸带来的瞬时冲击，因此在结构排布上做了针对性的力学优化。轮辋部分采用等强度变厚度设计，与轮胎配合的胎圈座位置严格匹配民用真空胎的安装尺寸，轮缘位置做了圆弧过渡强化，避免过坑洼路面时胎圈受硬冲击出现脱胎、轮缘变形的问题，轮辋的中部桶身厚度根据受力分布做梯度变化，靠近轮辐安装的位置厚度更大，远离安装面的边缘位置适当减薄，在保证整体刚性的前提下控制整体重量，降低非簧载质量，提升整车悬挂的响应速度。

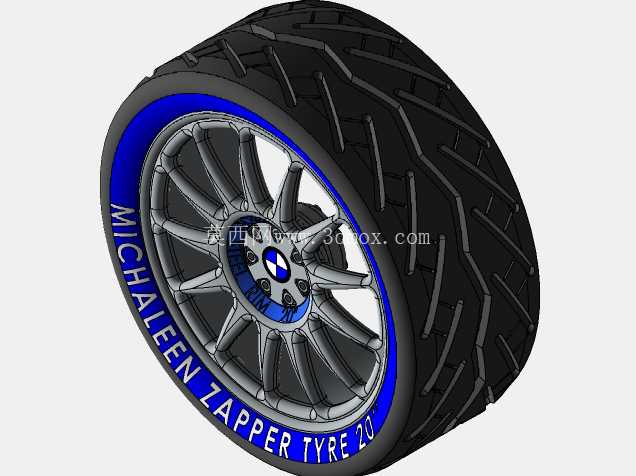

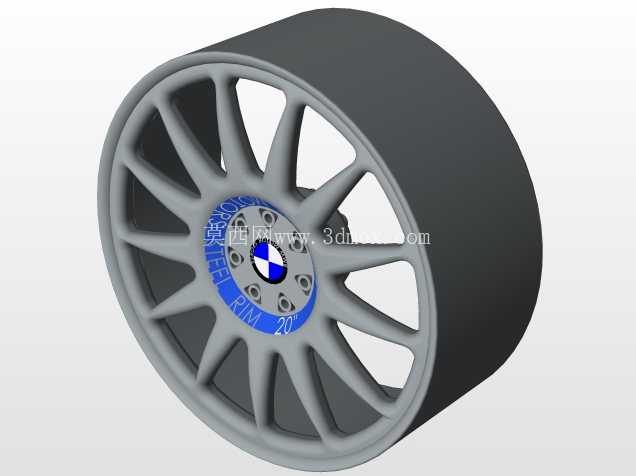

轮辐部分采用十组分叉式辐条布局，这种布局并非单纯追求视觉效果，从受力角度看，多辐条结构可以将轮毂中心受到的载荷均匀分散到整个轮辋圆周上，避免应力集中在单根辐条上导致的断裂风险。每根辐条的截面采用变截面设计，靠近中心安装盘的位置截面更厚、宽度更大，向轮辋延伸的过程中逐渐收窄变薄，既可以保证中心安装位置的连接强度，也能给刹车系统留出足够的散热空间——日常激烈驾驶或者长距离下坡时，刹车卡钳和刹车盘产生的热量可以通过辐条之间的空隙快速流通散出，避免刹车热衰减。辐条表面的造型做了内凹式的立体切面处理，除了视觉上的运动感，这种结构还能在辐条受侧向冲击时引导应力沿切面分散，提升抗形变能力。

中心安装面的设计严格匹配乘用车常用的五孔螺栓安装规格，螺栓孔的位置度公差控制在0.1mm以内，保证安装后轮毂的同轴度，避免高速行驶时出现车轮抖动的问题。中心孔的尺寸适配主流家用乘用车的轴头直径，安装时可以与轴头紧密贴合，承担一部分径向定位作用，避免全部载荷都由螺栓承担。中心安装盘的背面做了沉台设计，既可以避让刹车卡钳的突出部分，也能减少安装面的加工面积，提升安装面的平面度精度，保证轮毂安装后与轴头完全贴合，不会出现偏摆。

从安装边界来看，这款轮毂的偏距设计适配多数前置前驱家用乘用车的轮拱空间，安装后不会超出轮拱外沿，也不会与内侧的减震器、转向拉杆发生运动干涉，轮辐的内凹深度预留了足够的卡钳避让空间，可以适配大四活塞以内的改装刹车卡钳，不需要额外加装垫片。气门嘴的安装位置设置在两根辐条之间的轮辋上，位置避开辐条遮挡，方便后期充气、胎压监测传感器的安装与维护。

实际应用场景中，这款轮毂兼顾日常城市通勤与轻度运动驾驶的需求，结构强度可以满足18寸轮毂对应的载荷等级要求，适配紧凑级、中型家用轿车以及小型SUV的使用场景，轮辐的镂空设计在行驶过程中可以形成导流效果，带走刹车系统热量，提升连续制动的稳定性。设计过程中通过有限元分析对弯曲疲劳、径向疲劳、冲击性能三个核心指标做了仿真验证，辐条与轮辋的连接位置做了圆角过渡处理，避免应力集中导致的疲劳裂纹，整体结构在满足强度要求的前提下尽可能优化重量分布，提升车辆的操控响应。
