1600千伏5毫米轴无刷电机三维设计

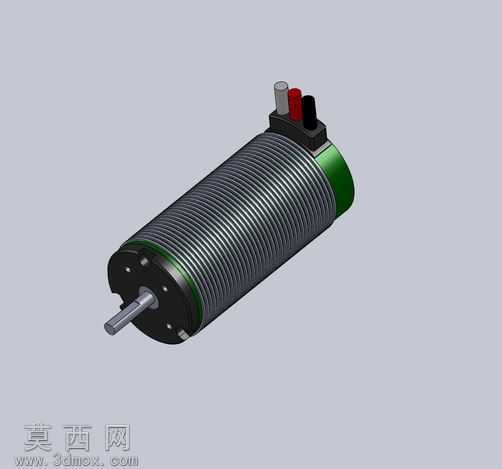

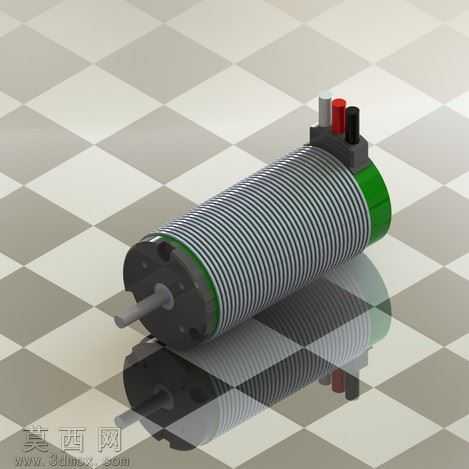

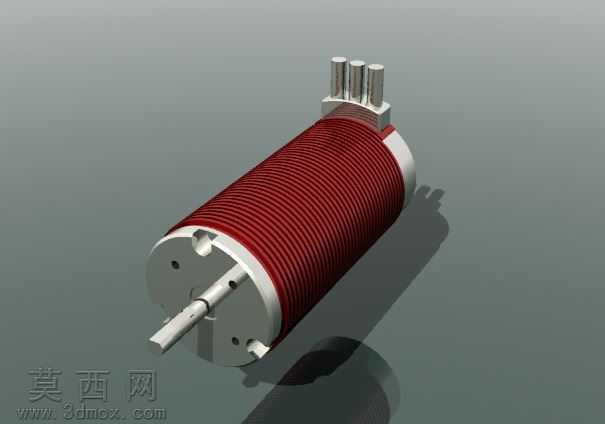

本模型为1600千伏规格、配备5毫米输出轴的无刷电机三维设计成果，建模阶段依托三维参数化设计逻辑完成全结构还原，首先对电机整体外形进行基准定位，以输出轴的中心轴线为核心设计基准，依次搭建前端盖、定子壳体、后端接线座、输出轴等核心部件的三维特征。建模过程中严格还原实物的结构比例，定子外壳部分的散热鳍片采用阵列特征完成，每一片鳍片的间距、凸起高度、弧度都与实物保持一致，既保证外观还原度，也还原了无刷电机壳体的散热结构设计逻辑；前端盖部分还原了固定螺丝孔位、轴封台阶结构，输出轴的轴径、伸出长度、轴端倒角都按照5毫米轴的实际尺寸进行参数化绘制，保证轴部与安装位的配合尺寸准确。后端的接线端子部分，分别还原了三个不同标识的接线柱结构，端子的外形、高度、绝缘基座的包裹结构都做了精细化建模，区分了不同接线端的结构差异，尾部端盖的绿色装饰环、壳体的分段式结构也都通过曲面与实体结合的建模方式完成，保证各部件之间的装配间隙符合实际生产的公差逻辑。材质与渲染阶段，为不同部件匹配了对应的物理材质：定子壳体的散热鳍片部分赋予磨砂黑色金属材质，还原铝合金阳极氧化后的哑光金属质感，调整材质的粗糙度与金属度参数，让鳍片的凹凸结构在光照下呈现自然的明暗层次；输出轴赋予亮面镀铬钢材材质，还原传动轴的高光金属质感，表现出机加工后的光滑表面效果；后端接线柱分别匹配不同的绝缘材质与导电金属材质，红色、黑色接线端的塑料绝缘部分赋予哑光塑胶材质，金属接线柱部分赋予亮面金属材质，尾部绿色端环赋予半哑光的工程塑料材质，区分不同部件的材质差异。渲染阶段采用柔和的工作室环境光，通过多角度光源布置凸显壳体散热鳍片的立体结构，同时避免金属材质出现过曝的反光问题，让电机的整体结构、各部件的装配关系都能清晰呈现。设计思路上，该模型以还原航模用高转速无刷电机的真实结构为核心，所有结构特征都服务于实际的装配与功能表达，既保证外观的高度还原，也兼顾了内部结构的合理性，可用于无刷电机的结构展示、安装适配模拟、相关动力系统的配套设计参考，模型各部件为独立可编辑的特征，支持后续的参数调整与结构修改，能够适配不同的设计使用场景。
