老年公寓楼配套锅炉房管道装配设计

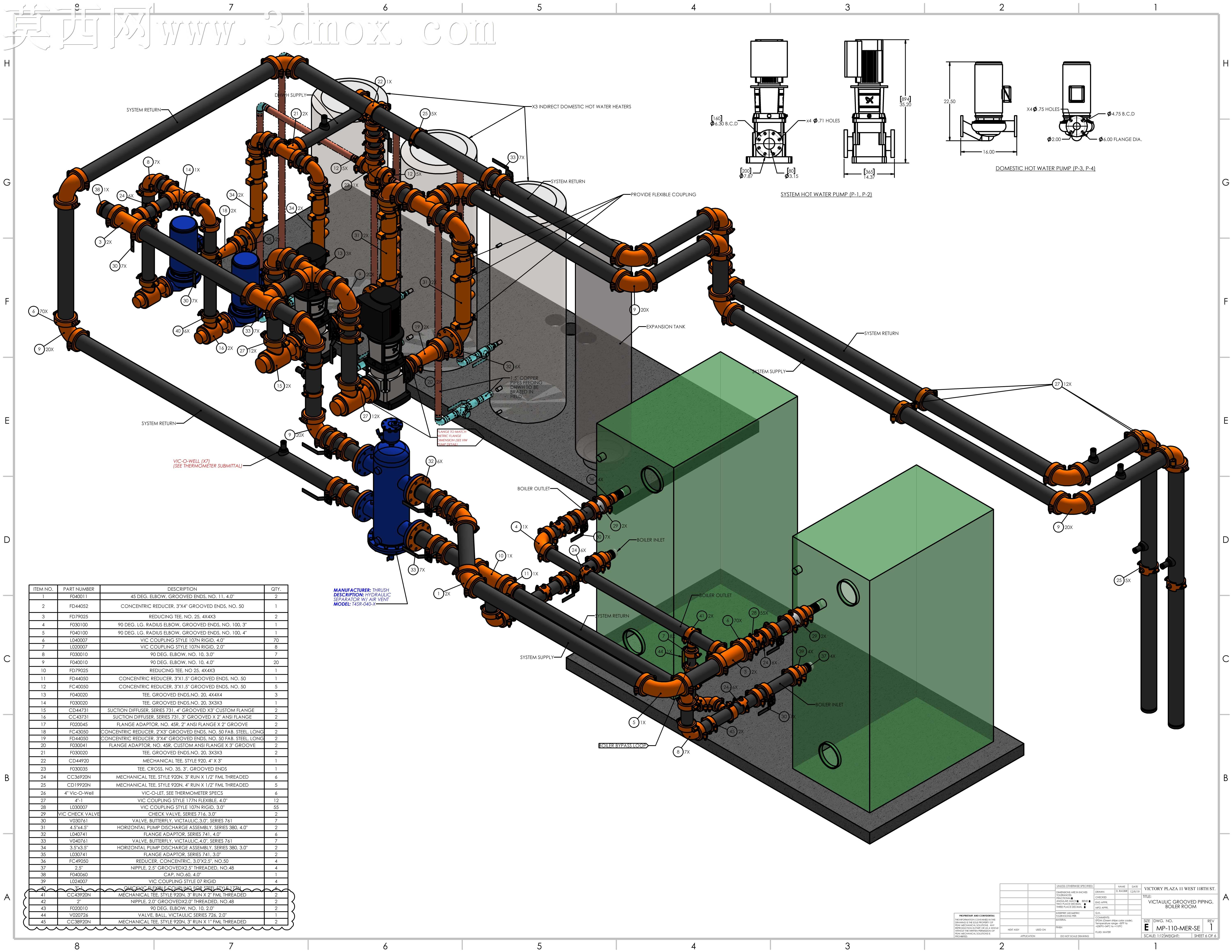

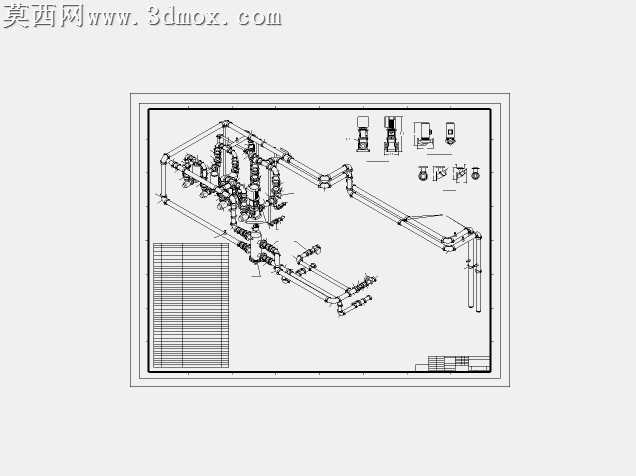

本作品为面向多层老年公寓供暖需求设计的锅炉房管道装配三维模型，整体建模过程严格遵循暖通工程管路设计规范，在三维建模环境中完成全尺寸1:1比例搭建，完整还原锅炉房内核心供热单元、管路系统、附属功能部件的装配关系。建模阶段优先梳理供热系统的介质流向逻辑，从热源输出端出发，依次排布主输送管路、分支调控管路、循环回路管路，所有管道接口、转弯节点、分支位置均匹配对应规格的维克多管道配件，确保管路连接的密封性与结构合理性，每一处法兰对接、弯头转向、三通分流的位置都经过尺寸校验，避免出现管路干涉、安装错位的问题。材质与渲染层面，针对不同功能部件做了区分化材质赋予：主输送管道采用哑光黑色金属材质还原钢制供热管的真实质感，管道连接配件做了橙红色防锈涂层材质表现，系统中的水泵、过滤装置、承压罐体分别赋予对应工业部件的漆面与金属材质，两台核心供热设备采用半透明绿色磨砂材质表现设备外壳，既能够清晰区分不同功能模块，也可以直观呈现设备内部的大致结构布局，渲染阶段采用等轴测视角搭配工程线框叠加展示，同时配套绘制关键部件的二维视图与物料明细表格，让整体装配结构清晰可读。设计思路上充分考虑老年公寓的供暖稳定性需求，管路采用双回路冗余布局设计，设置独立的过滤、调压、循环支路，既可以满足整栋公寓的全负荷供暖输送，也能够在单支路检修时保障基础供暖不中断，所有管路的排布预留了充足的检修操作空间，阀门、仪表类部件均设置在便于操作的高度位置，整体布局紧凑规整，在有限的锅炉房空间内实现了供热管路的最优排布，完整呈现了工业锅炉房从设备布局到管路连接的全流程装配方案，可作为同类供暖工程设计、管路装配教学的参考案例。
