双管路定制蒸汽散热换热装置结构

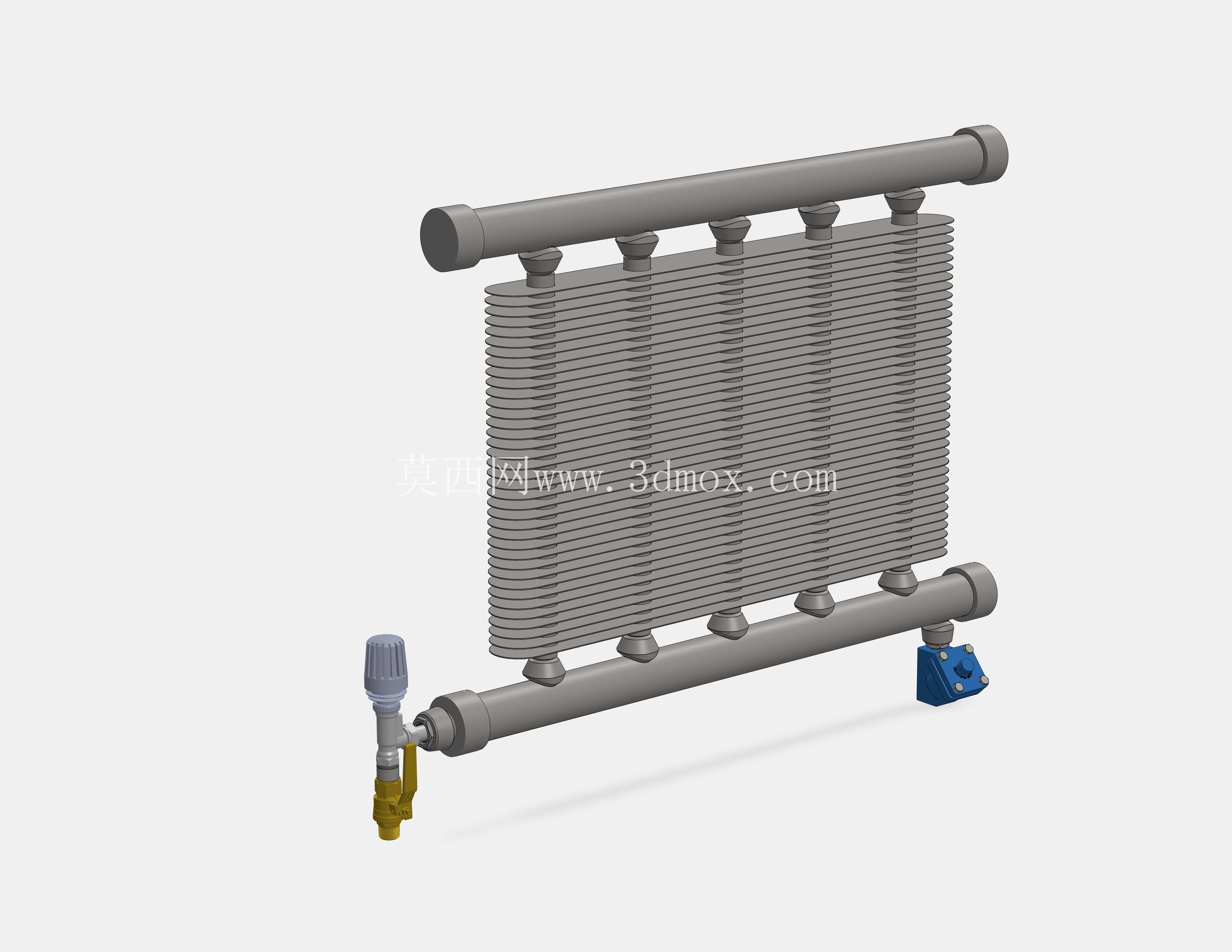

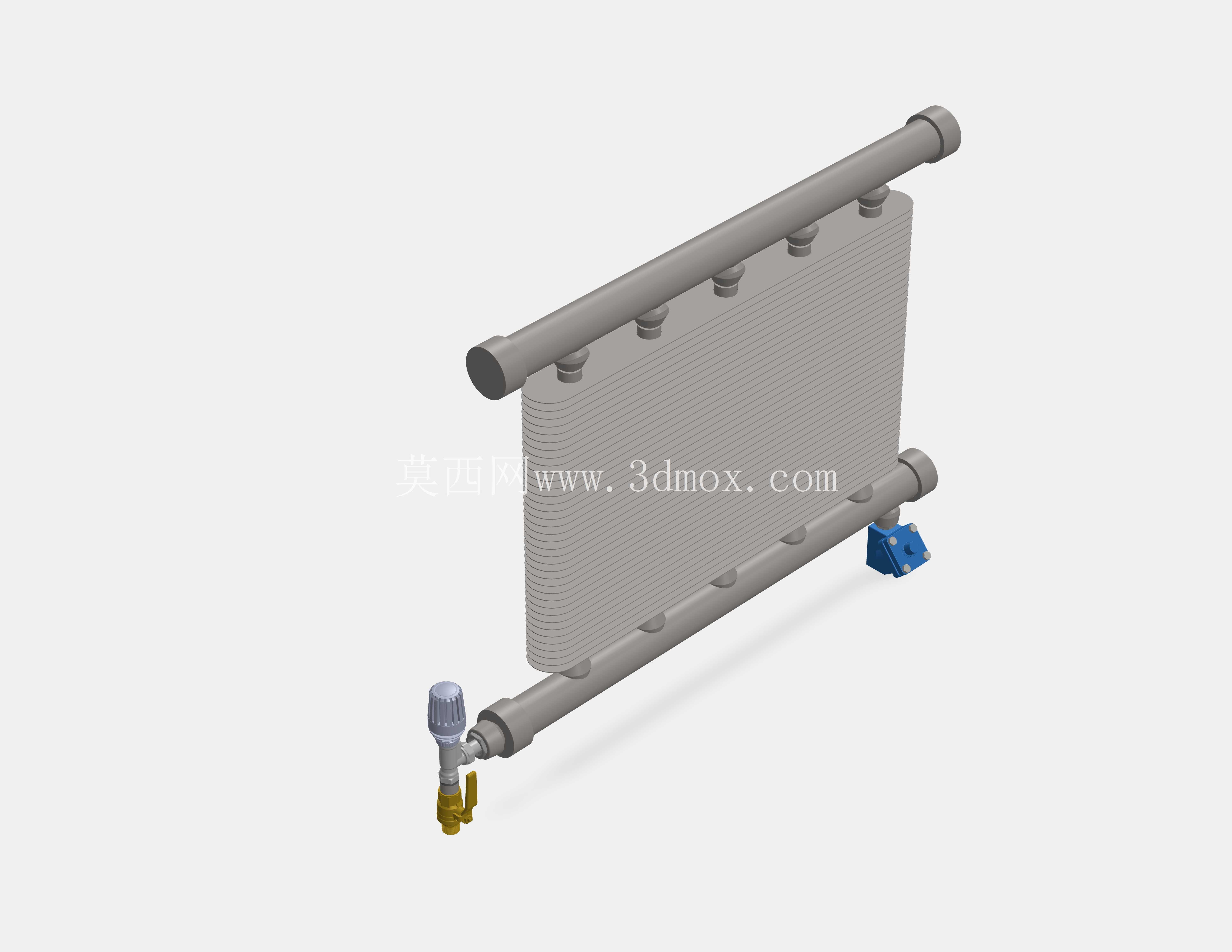

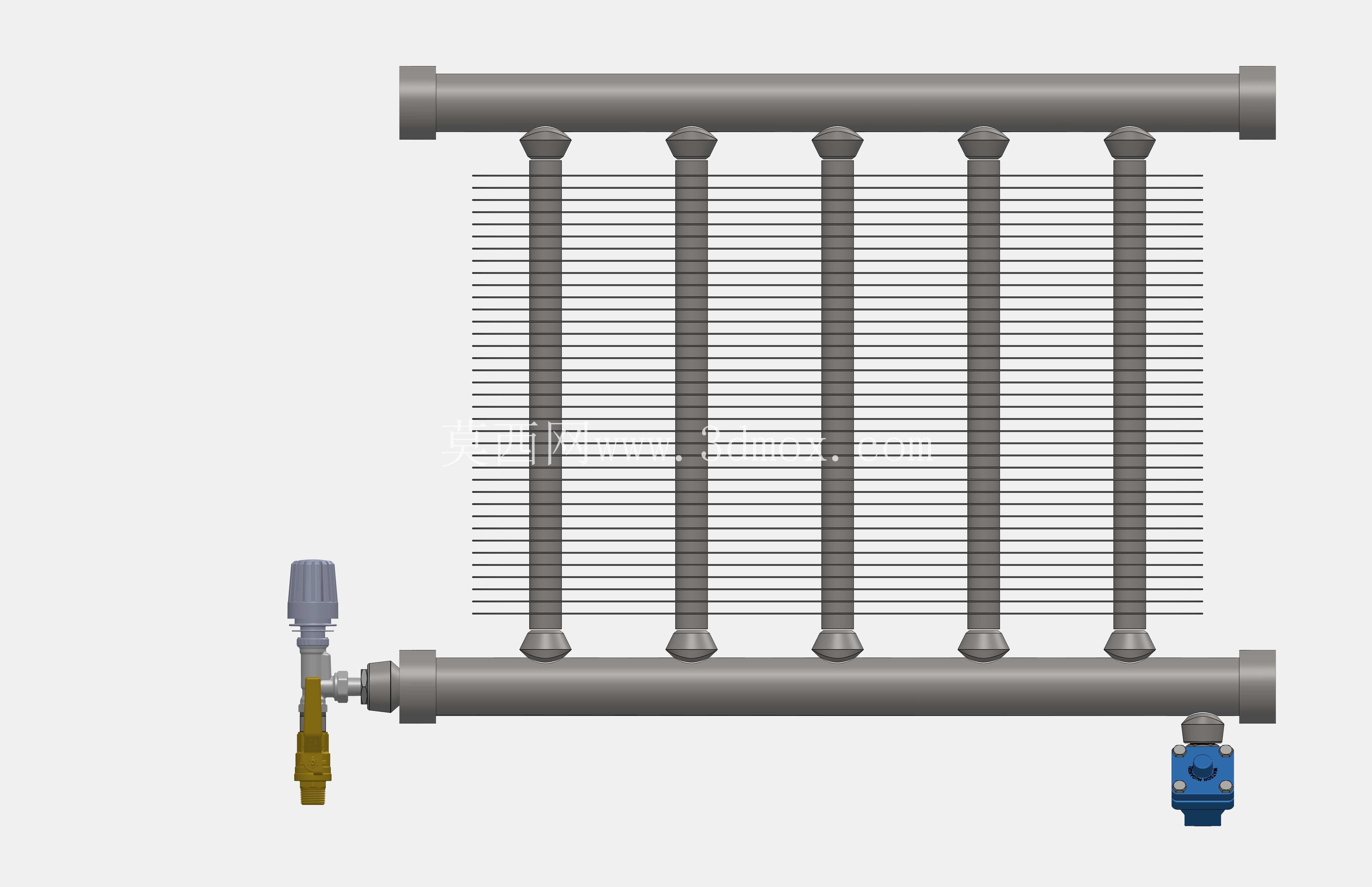

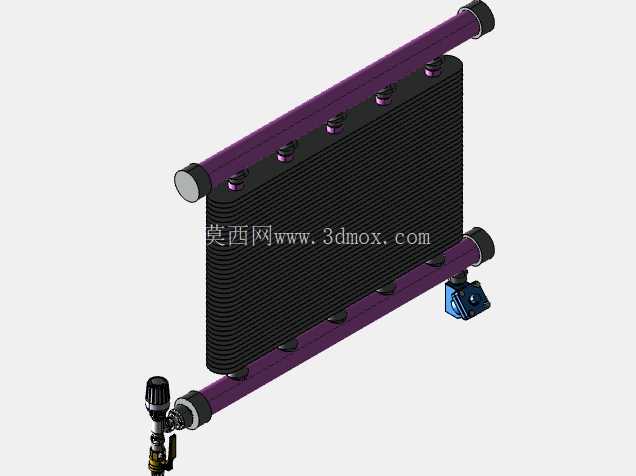

在小型独立空间供暖、工艺点位恒温维持、DIY采暖系统搭建的场景中，这类双管路蒸汽散热装置的适配性往往比常规民用暖气片更灵活。不同于常规水暖散热器的单回路设计，该结构采用上下平行布置的两根紫铜主蒸汽管路，蒸汽从上端管路进入后，通过均匀分布的接口分流进入中间的散热芯体，冷凝水则顺着下端管路汇流后通过端部的排水阀组排出，整套流路的走向完全顺着蒸汽相变的流动逻辑设计，避免了常规单管结构容易出现的汽阻、冷凝水滞留问题。

从实际使用的功能逻辑来看，该装置的核心换热区域采用密集叠压的翅片结构，翅片与内部流道的接触采用胀接工艺保证热阻足够小，蒸汽在流道内释放汽化潜热的过程中，热量通过管壁传导到翅片表面，再通过自然对流或者强制通风的方式将热量扩散到周边空气里，相比光管结构的散热效率能提升4倍以上，完全能满足小面积车间工位、改装房车采暖、小型温室恒温这类场景的热负荷需求。端部配置的手动调节阀组可以直接控制蒸汽的通入流量，不需要额外在管路上加装截止阀，安装时只需要对接主蒸汽管路和冷凝水回收管路即可，不需要复杂的管路适配。

设计过程中首先考虑的是安装边界的适配性，两根主蒸汽管的中心距、整体芯体的厚度都控制在常规壁挂安装的允许范围内，整体重量经过核算后，普通的膨胀螺栓挂装即可满足承重要求，不需要额外做墙面加固。主管道的端部采用标准管螺纹接口，能直接和市面上常见的蒸汽管路配件对接，不需要定制转接头。翅片的排布间距经过优化，既保证了足够的换热面积，又不会因为间距过小导致积灰后难以清理，日常维护只需要用压缩空气从侧面吹扫即可，不需要拆解设备。上下管路与芯体的连接部位采用圆弧过渡的焊接结构，避免了直角位置的应力集中，在蒸汽通入升温的过程中，管路热胀冷缩产生的形变可以通过端部的微调结构释放，不会出现焊缝拉裂的问题。

从结构细节来看，下端管路的安装位置比芯体底部略低，能保证冷凝水在重力作用下自然汇流到管路最低点，不会在芯体内部形成水封影响蒸汽流通。端部配置的排气阀可以在初次通汽的时候快速排净内部的空气，避免空气积存形成气隔降低换热效率。整体外轮廓没有突出的尖锐结构，安装在人员活动区域也不会出现磕碰的风险。紫铜材质的管路本身具备不错的抗腐蚀能力，即使是使用未经过完全除氧的蒸汽，也能保证足够的使用寿命，不需要频繁更换核心部件。针对DIY场景的使用需求，该结构的各个部件都采用模块化设计，用户可以根据实际需要的散热量增减芯体的长度，不需要重新设计整套管路结构，主管道上预留的接口位置可以直接对接扩展的散热模块，适配不同面积的采暖需求。安装时的固定点位分布在上下管路的两端，四个固定点即可完成整套装置的固定，安装公差容忍度较高，即使墙面的打孔位置存在少量偏差，也可以通过固定件的长圆孔进行调整，不需要重新打孔。在实际选型过程中，只需要根据目标空间的热负荷计算所需的换热面积，对应选择对应长度的芯体即可，不需要对结构进行二次修改，能大幅缩短非标采暖系统的搭建周期。
