立式焊接钢制储料筒仓结构设计

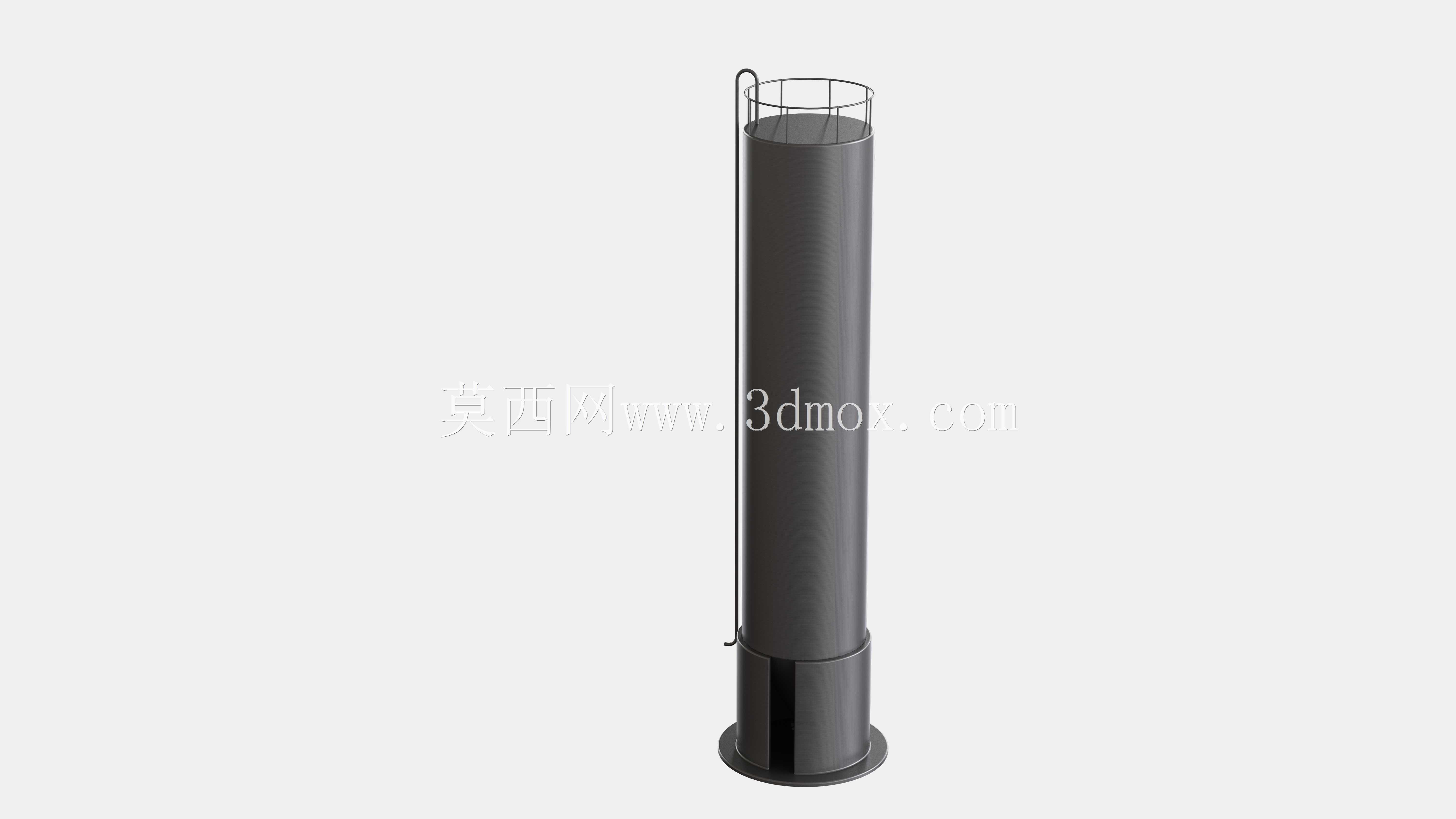

该立式焊接钢制储料筒仓主要应用于粮食加工、建材生产、饲料加工等行业的散料中转存储环节，可适配颗粒状、粉状散料的短期暂存与定量出料作业，安装位置多位于生产车间原料区、中转料场的硬化混凝土地基上，需匹配对应的上料输送设备与底部出料机构完成物料流转。整体采用立式圆柱筒体结构，底部设置变径缩口段，可对接螺旋出料机、重力溜管等出料装置，顶部设置防护栏围合的操作平台，方便运维人员完成料位检查、顶部附件检修作业，筒体侧面外置直爬梯连通地面与顶部平台，爬梯设置护笼结构，满足高空作业的安全防护要求。设计阶段优先考虑散料的侧压力分布特性，筒体主壁板采用等强度焊接拼接思路，不同高度区段根据散料静压力计算值匹配对应厚度的钢板，避免材料冗余的同时保证结构刚度，底部缩口段的锥角根据存储物料的安息角确定，防止物料粘附架桥导致出料不畅。筒体底部设置环形法兰底座，通过地脚螺栓与预埋地基固定，安装时需保证筒体垂直度偏差控制在允许范围内，避免长期受偏载导致焊缝开裂。顶部设置敞口带防护网的进料区域，可适配斗式提升机、气力输送管道的落料口对接，防护网可拦截大块异物进入仓内，防止后续出料机构卡堵。整体焊接节点采用连续角焊缝设计，壁板拼接处做坡口处理保证焊透，外部焊缝做打磨处理消除应力集中点，仓体外部可根据使用环境做防锈涂装处理，适配室内外不同工况的使用需求。该结构的仓体内部无额外支撑构件，可最大化利用仓内存储容积，内壁光滑无突出结构，减少物料残留挂壁的概率，日常运维仅需定期检查焊缝锈蚀情况、爬梯连接牢固度以及顶部防护栏的完整性，即可保证长期稳定运行。
