标准凹坑表面高尔夫运动用球结构设计

做这个高尔夫球的三维结构时，最先要锚定的是实际击球场景下的空气动力学需求，很多新手建模时容易把球面凹坑做的大小不均、排布杂乱，实际量产的高尔夫球凹坑排布是有严格的流体力学逻辑的——均匀分布的凹坑能在球体高速飞行时破坏表面层流边界层，让湍流附着在球面更久，减少尾部低压涡流区的拖拽阻力，比光滑球体的飞行距离能提升30%左右，这也是为什么不能直接做一个光滑球体凑数的核心原因。

建模时首先要确定球体的基准直径，正规赛事用球的直径下限是42.67mm，建模时取整到42.7mm即可，这个尺寸边界要卡死，因为后续如果做配套的球座、球杆杆头打击面、高尔夫收集装置的结构适配，都是以这个直径为安装配合基准的，尺寸偏差超过0.5mm就会和现有球场的捡球设备、球洞衬套出现卡滞问题。球体本身的结构分两种常见形式，一种是单层实心橡胶结构，多用于练习场打击垫配套的练习球，另一种是多层复合结构，外层是沙林树脂或者聚氨酯的薄壳，内部包裹橡胶核心，这次建模做的是通用外观结构，壁厚如果做多层结构的话外层壳厚控制在2mm左右即可，内部核心和外壳的配合是过盈压装，不需要额外的粘接结构，压装时的过盈量控制在0.1mm就能保证击球时不会出现壳核分离的问题。

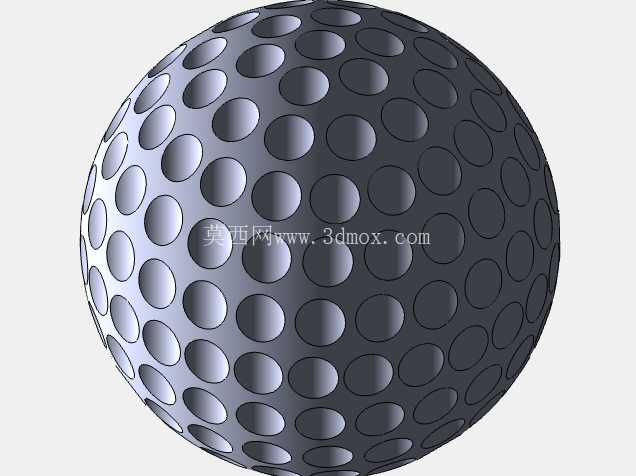

凹坑的设计是整个建模的核心难点，不能直接在球面上随机阵列凹坑，要先做球面的等面积网格划分，把整个球面分成20个正六边形和12个正五边形的球面网格，和足球的球面分块逻辑类似，每个网格单元内排布固定数量的凹坑，凹坑的直径统一取3.5mm，深度取0.25mm，凹坑的边缘做R0.3mm的圆角过渡，避免应力集中——实际击球时杆头的瞬时冲击力能达到1吨左右，如果凹坑边缘是直角的话，反复打击几次就会在凹坑边缘出现裂纹，直接影响球体的使用寿命。凹坑的排布要注意避开球体的合模线位置，实际注塑或者模压生产时，球体的合模线是在赤道位置的一圈环形线，合模线位置的凹坑要做半坑结构或者直接留1mm宽的平整合模带，不然合模时会出现胶边错位，后续打磨工序的工作量会大幅提升。

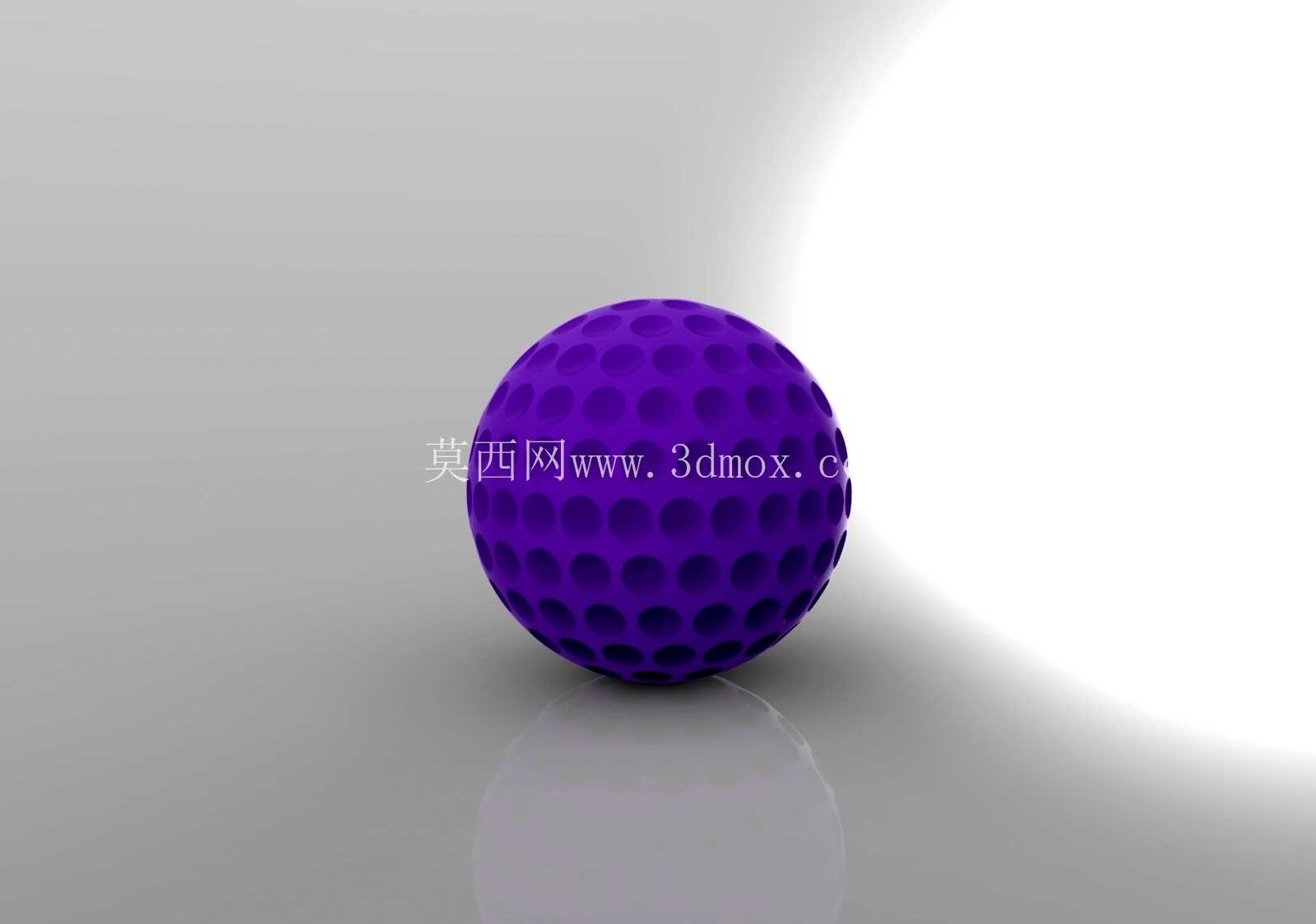

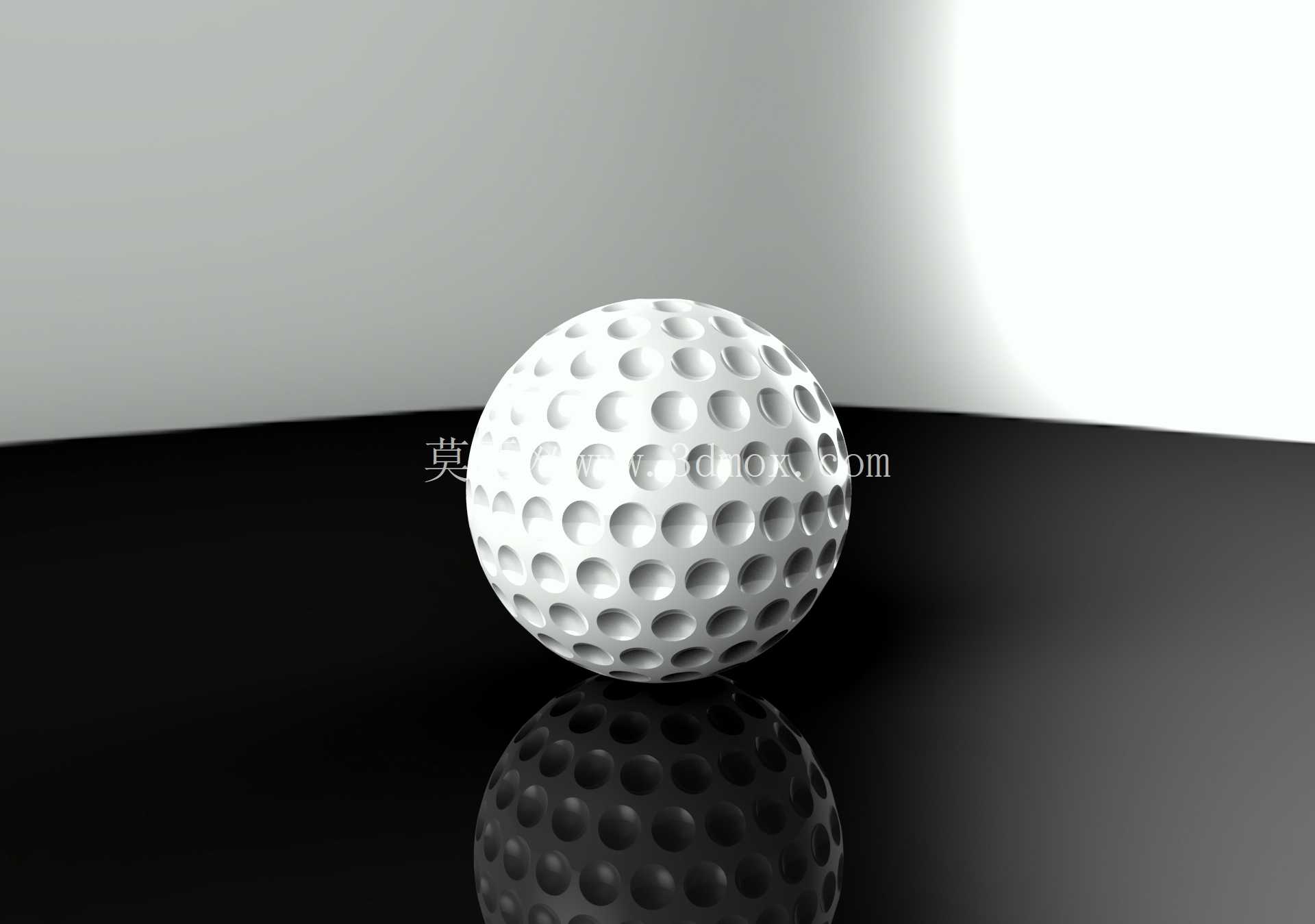

从应用场景来看，这个模型除了可以用来做高尔夫相关产品的结构验证，还能直接导入渲染软件做运动品牌的宣传素材，或者导入运动仿真软件做击球轨迹的模拟计算——做轨迹仿真时要注意给球体赋予正确的转动惯量参数，标准高尔夫球的重量是45.93g，重心偏移量不能超过0.05g，不然飞行时会出现明显的侧偏，也就是常说的“钩子球”或者“slice球”，建模时要保证所有凹坑的切除深度完全一致，球体壁厚均匀，才能保证质量属性计算的准确性。另外如果是做练习场的自动发球机配套结构设计，这个球体模型可以直接用来做发球机的拨轮、落球通道的干涉检查，落球通道的内径要比球体直径大1.5mm左右，间隙太小容易卡球，间隙太大的话发球时球体定位不准，出球方向偏差大。

很多人建模时容易忽略球面凹坑的拔模角度，实际开模生产时，凹坑是在模具型腔上做凸起结构，所以凹坑的侧壁要做至少1度的拔模斜度，不然脱模时会刮伤球面，这个细节在建模时就要提前考虑到，不要等到结构评审时才发现工艺性问题返工。另外球体的表面粗糙度要求也和凹坑直接相关，凹坑内部的粗糙度要达到Ra0.8，非凹坑的球面部分粗糙度要达到Ra0.4，这样才能保证飞行时的气流状态和设计值一致，不会因为表面太粗糙或者太光滑改变空气阻力系数。如果是做室内模拟高尔夫的检测装置配套，这个模型还可以用来校准视觉检测系统的识别参数，因为凹坑的排布是固定的，视觉系统可以通过捕捉凹坑的转动频率来计算球体的转速和自旋方向，这时候模型的凹坑位置精度要控制在0.02mm以内，才能保证校准的准确性。
