宝可梦主题精灵球造型摆件结构设计

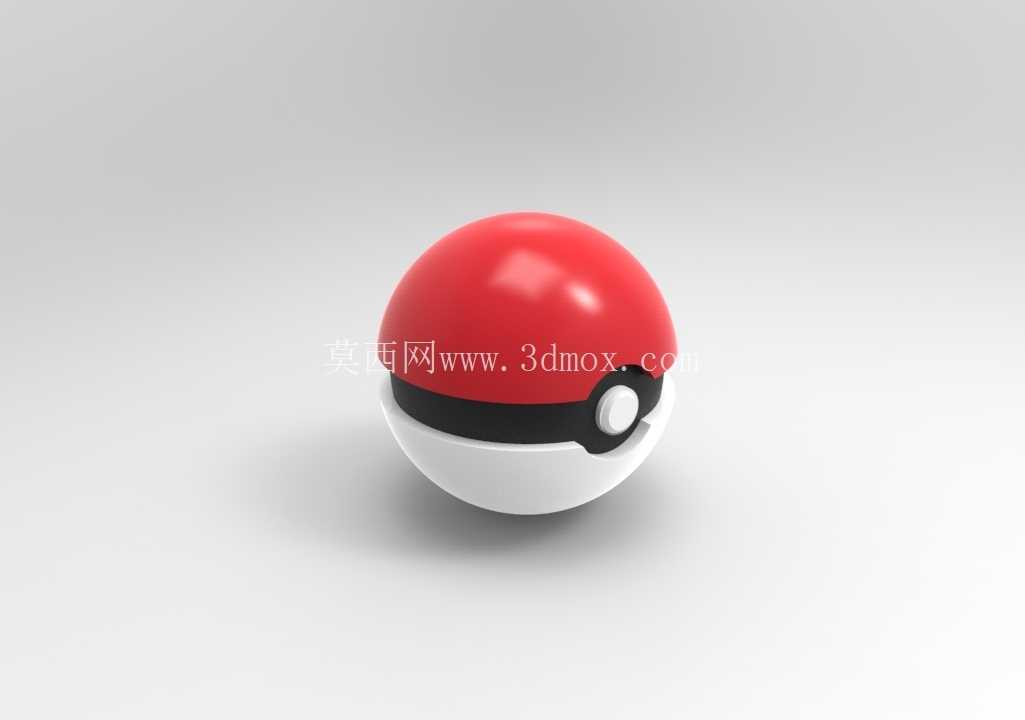

这款精灵球造型的球形构件，最初的设计需求来自文创潮玩领域的定制开模项目，核心是还原经典IP形象的同时，满足铸造生产的工艺可行性，同时适配后续的表面喷涂、组装工序要求。从结构拆分来看，整体采用上下半球对合的经典球形结构，上半球为亮面红色曲面，下半球为哑光白色曲面，中间设置一圈环形黑色分隔带，分隔带正面嵌入圆形白色按键结构，所有曲面的曲率都经过反复校准，保证合模后整体球面的圆度误差控制在0.2mm以内，避免出现合模错位导致的球面棱线突兀问题。

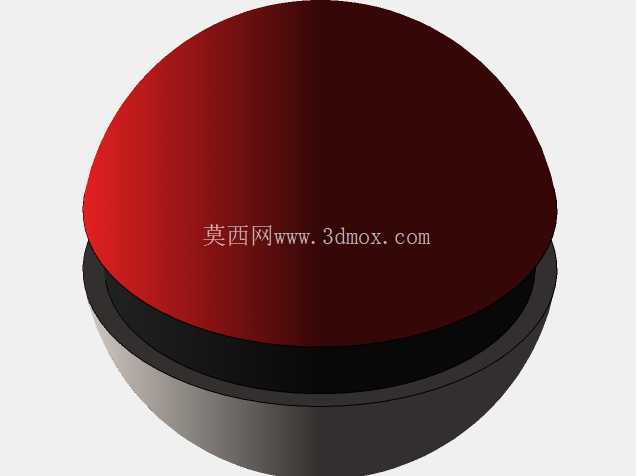

在铸造工艺适配层面，设计时特意将所有外表面的脱模斜度控制在1.5°，既不会破坏球面的视觉完整性，又能保证铸造脱模时不会出现粘膜、拉花的问题；中间的黑色分隔带并非独立装配的零件，而是在上下半球的合模位置预留了2mm宽的环形凹槽，后续通过嵌件注塑或者表面喷涂分色实现黑色环带的效果，减少装配零件数量的同时，也避免了多零件拼接带来的接缝外露问题。正面的按键结构采用独立小零件嵌装的设计，按键与半球主体的配合间隙控制在0.1mm，既保证按键可以有轻微的按压活动余量，又不会出现松动脱落的问题，按键边缘做了R0.3的圆角处理，避免锐边划伤，同时也更贴合原作的圆润视觉效果。

从应用场景来看，这款构件除了作为潮玩手办的主体结构之外，也可以适配小型收纳盒的改造需求——将上下半球的内部做掏空处理，内壁预留1.5mm的壁厚保证结构强度，内部可以容纳小型饰品、存储卡之类的小物件，此时合模位置需要增加一圈旋转卡扣结构，卡扣的扣合量设计为0.8mm，保证开合手感顺畅的同时，不会因为轻微晃动就出现脱开的问题。如果作为展示摆件使用，底部可以额外增加一个直径30mm的平面支撑座，支撑座与下半球采用插接配合，插接深度为5mm，不需要额外粘接就可以保证摆放时的稳定性，支撑座的底面做磨砂处理，避免划伤摆放的桌面。

设计过程中需要重点关注壁厚的均匀性，整个球体的壁厚统一控制在2mm，局部按键安装位置的壁厚加厚到2.5mm，避免铸造时出现缩孔、缩水的表面缺陷；所有内部的加强筋都做了圆角过渡，筋位厚度控制在壁厚的0.6倍，也就是1.2mm，防止筋位位置出现表面缩痕影响后续的喷涂效果。球面的表面粗糙度要求达到Ra0.8，保证后续喷涂亮面漆之后可以呈现出光滑的镜面效果，中间黑色环带的位置可以根据需求做磨砂或者晒纹处理，和上下半球的亮面形成视觉质感对比，提升整体的精致度。

在安装边界层面，整个球体的外径设计为70mm，属于单手可握持的尺寸范围，不管是作为手办把玩还是作为桌面摆件都比较合适；如果需要做更大尺寸的展示款，等比例放大到150mm外径时，需要对应将壁厚增加到3mm，同时在内部增加十字形加强筋，避免大尺寸球面出现变形问题。合模线的位置特意设置在黑色环带的中间位置，后续分色喷涂时可以直接将合模线遮盖在黑色涂层下方，不需要额外做大量的合模线打磨处理，有效降低后续的表面处理工时。按键的凸起高度设计为3mm，既还原了原作的按键视觉比例，又不会因为凸起过高导致摆放时出现磕碰掉漆的问题，按键的球面曲率和整体大球的曲率做了呼应，保证视觉上的协调性。
