创意螺旋镂空扭扭瓶盖结构设计

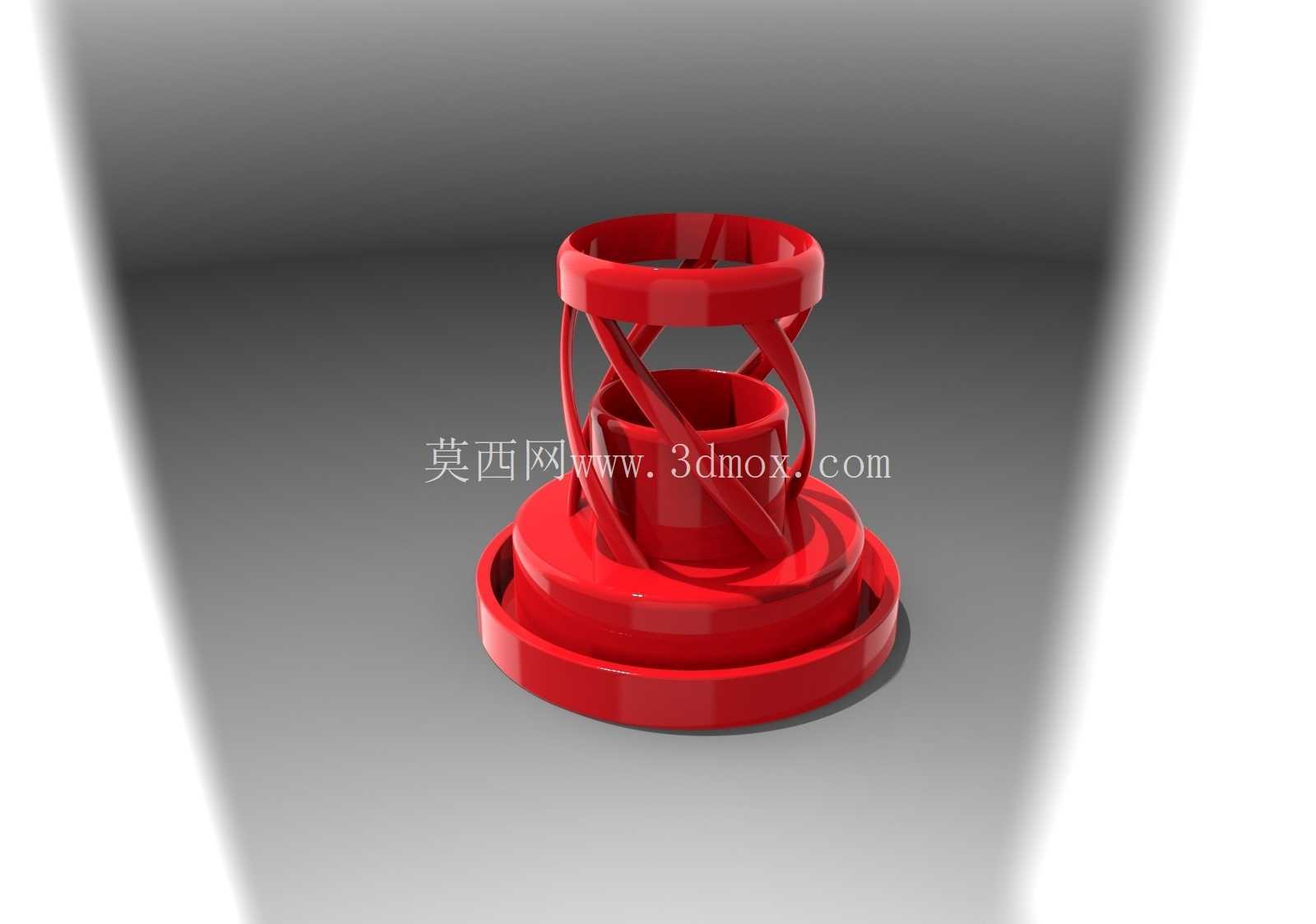

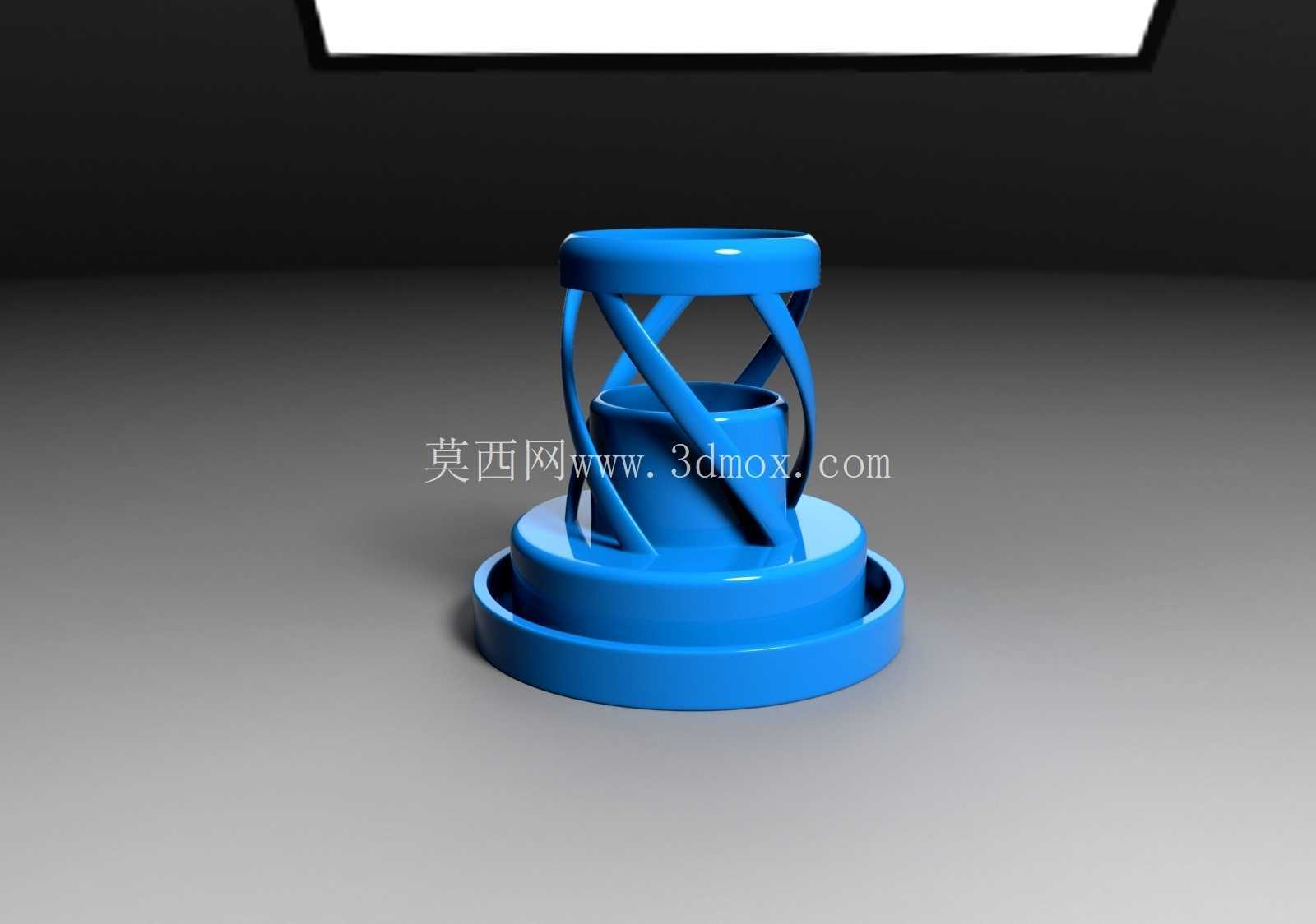

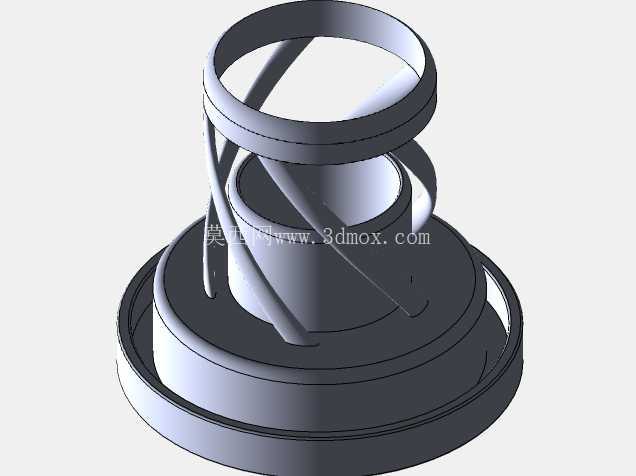

　　日常饮品、日化包装的密封端件设计中，瓶盖的结构合理性与外观辨识度，是影响产品终端体验的核心要素之一。这款扭扭瓶盖采用一体化螺旋镂空支撑结构，打破传统实心瓶盖的厚重设计逻辑，在保证基础连接强度的前提下，大幅降低单件耗材用量，适配轻量化包装的设计趋势。从实际应用场景来看，该结构可适配广口饮品瓶、手工装饰容器、文创类包装瓶的端盖需求，螺旋支撑筋沿中心轴线呈120度均匀分布，既可以作为装饰性结构提升产品外观记忆点，也可在特定场景下作为手持施力的辅助结构，用户拧动瓶盖时，镂空区域可增加手指与盖体的接触摩擦力，降低湿手状态下的打滑概率。

　　设计阶段优先考虑了注塑成型的工艺可行性，所有支撑筋的拔模斜度统一设置为1.5度，避免成型过程中出现粘模、拉伤问题，盖体底部的密封连接段采用标准螺纹接口设计，可直接匹配对应口径的通用瓶身，无需额外调整瓶口模具尺寸，降低配套生产的改造成本。从安装边界来看，盖体总高度控制在38mm范围内，最大外径为52mm，底部螺纹段的配合公差按照IT7级精度设计，保证与瓶口配合时的密封性能，不会出现漏液、松脱问题。螺旋支撑筋的厚度设置为2.5mm，既保证结构受扭时的抗形变能力，也避免壁厚过大导致的注塑缩痕问题，盖体顶部的环形端边做了R1.2的圆角处理，避免用户接触时出现锐边划伤。

　　不同于传统瓶盖仅具备密封、防护的单一功能，该款结构的镂空设计还可拓展更多使用场景，比如作为小型香薰容器的散香盖，镂空间隙可保证内部香气自然扩散，无需额外开设散香孔；也可作为手工DIY灯饰的灯罩底座，螺旋结构在光线投射下可形成特殊的光影效果。结构受力模拟阶段，针对拧动过程中的扭矩载荷做了专项校核，当施加1.2N·m的拧紧扭矩时，支撑筋的最大形变量为0.12mm，远低于材料屈服极限对应的形变阈值，可满足日常使用的强度要求。盖体底部的密封槽预留了0.8mm的硅胶圈安装位，可根据密封需求选配食品级硅胶密封圈，适配饮品、食品类包装的卫生要求。

　　设计过程中特意规避了局部壁厚突变的问题，所有结构过渡位置均做了圆角顺滑处理，减少注塑成型时的应力集中，降低产品长期使用出现开裂的风险。从生产适配性来看，该结构采用两板模即可完成注塑生产，侧向无倒扣结构，无需复杂的抽芯机构，可大幅降低模具制造成本，适配大批量量产的需求。针对不同的使用场景，可通过调整支撑筋的螺旋角度、镂空间隙大小，匹配不同的外观风格与功能需求，比如针对儿童用品场景，可适当加大支撑筋的宽度，避免儿童手指卡入镂空间隙；针对文创装饰场景，可调整螺旋升角，获得更具流线感的视觉效果。
