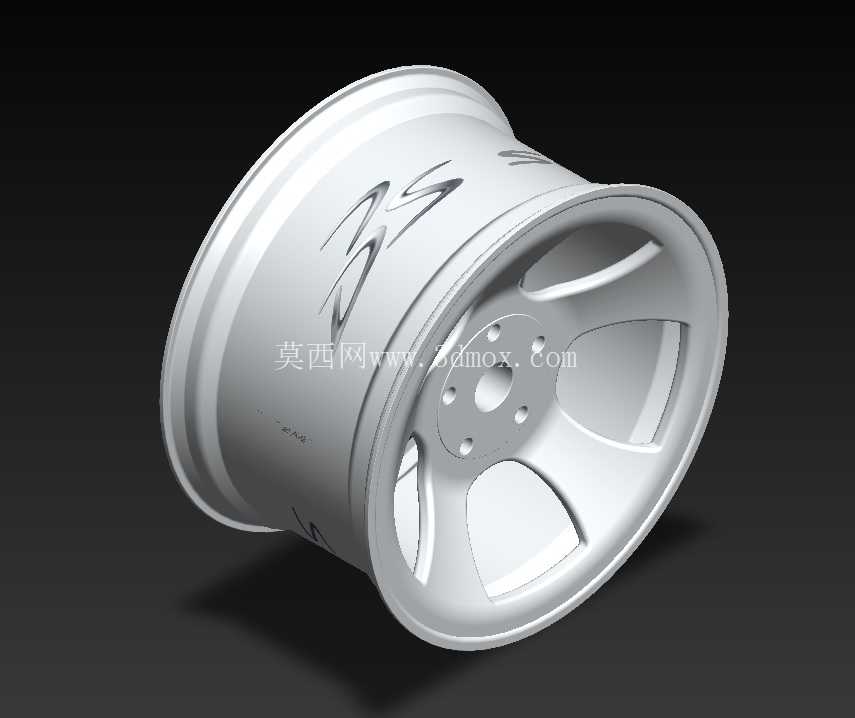

18英寸五辐改装乘用车轮辋结构设计

这款18英寸轮辋的设计，首先要兼顾日常街道行驶的承载需求与改装场景下的视觉效果，在结构排布上没有采用过于激进的多辐镂空设计，而是选择了经典的五辐大凹面构型，这类构型的优势在于辐条受力路径更直接，轮辋在承受弯道侧向载荷、过减速带垂向冲击时，应力能顺着辐条均匀传递到轮辋筒身与安装盘位置，避免局部应力集中导致的辐条根部开裂问题。从安装边界来看，中心安装盘设置了5个螺栓孔，孔位分布圆直径匹配主流紧凑型、中型乘用车的轴头规格，中心定位孔的尺寸公差按照过渡配合设计，装车时能与轴头定位凸台紧密贴合，减少高速行驶时的轮辋跳动量；螺栓孔周边做了局部加厚处理，厚度比辐条非安装区域高出3mm左右，避免螺栓拧紧时局部压溃，也能分散制动时传递来的扭矩载荷。

轮辋的筒身部分采用了等强度变厚度设计，靠近胎圈座的位置厚度稍大，因为这部分是轮胎与轮辋配合的核心区域，需要承受轮胎充气后的周向张紧力，同时在轮胎发生侧向变形时提供足够的支撑刚度，避免胎圈脱开导致的漏气问题；筒身中段厚度适当减薄，在保证整体刚度满足要求的前提下，尽可能降低轮辋的非簧载质量，这对于提升悬架响应速度、改善轮胎抓地表现有实际意义——非簧载质量每降低1kg，对行驶质感的提升效果大致相当于簧载质量降低5-8kg，这也是改装轮辋设计中需要重点权衡的点。轮辋的轮缘部分做了圆弧过渡处理，没有尖锐棱角，一方面是避免拆装轮胎时刮伤胎侧橡胶，另一方面在轮胎发生大角度侧偏时，轮缘不会直接切割胎体结构，降低爆胎风险。

辐条的造型设计上，采用了内凹的曲面构型，从安装盘位置向轮辋边缘延伸时，辐条宽度逐渐收窄，背面做了掏空的减重槽设计，减重槽的深度经过反复校核，既不会因为掏空过度导致辐条抗弯刚度不足，也能尽可能去除冗余材料；辐条表面的曲面过渡全部采用G2连续，没有曲率突变的位置，一方面是视觉上更流畅，另一方面在铸造或者锻造加工时，材料流动更均匀，减少内部缩孔、应力集中的缺陷概率。这类18英寸规格的轮辋，适配的轮胎扁平比通常在40-55区间，既可以满足家用车日常通勤的舒适性需求，也能适配部分运动取向车型的操控升级需求，轮辋的偏距设计预留了足够的刹车避让空间，可以容纳直径330mm以内的原厂升级刹车卡钳，不需要额外加装垫片就可以完成装车，避免了加装垫片带来的螺栓受力长度不足、轮距变化导致的悬架几何参数改变问题。

在实际使用场景中，这类轮辋需要承受的载荷工况非常复杂：日常直行时主要承受垂向的静载荷与路面小幅振动带来的交变载荷，过弯时要承受侧向的离心力载荷，紧急制动时要承受制动盘传递来的周向扭矩，经过坑洼路面时还要承受瞬时的冲击载荷，所以在设计时，辐条与轮辋筒身的连接位置做了大圆角过渡，避免直角连接带来的应力集中，这个位置也是轮辋失效的高发区域，很多断裂的改装轮辋都是因为这个位置的过渡圆角太小，长期受交变载荷产生疲劳裂纹最终扩展断裂。另外轮辋的气门嘴孔位置设置在两辐条之间的区域，这个位置的筒身刚度相对均衡，不会因为开孔导致局部刚度下降过多，同时充气时操作空间也更充足，不会被辐条挡住气门嘴。轮辋的中心孔周边预留了平衡块的安装位置，不管是粘贴式平衡块还是卡扣式平衡块都有足够的安装空间，做动平衡时不需要额外打磨轮辋表面，也能避免平衡块突出辐条表面影响视觉效果。

从设计思路上来说，这款轮辋没有追求极致的轻量化而牺牲结构强度，也没有为了夸张的视觉效果做过多无意义的造型凸起，所有的曲面设计、厚度变化、结构加强都围绕实际使用中的受力需求展开，五辐的构型也方便日常洗车时清理辐条缝隙里的刹车粉与污渍，不会像密集多辐轮辋那样清理困难。轮辋的安装面加工精度按照IT7级公差控制，与轮毂轴承安装面的贴合度不低于90%，避免装车后出现贴合不实导致的高速抖动问题；螺栓孔的位置度公差控制在0.1mm以内，保证每个螺栓的受力均匀，不会出现单个螺栓受力过大断裂的问题。
