可调节配重式力量训练哑铃结构设计

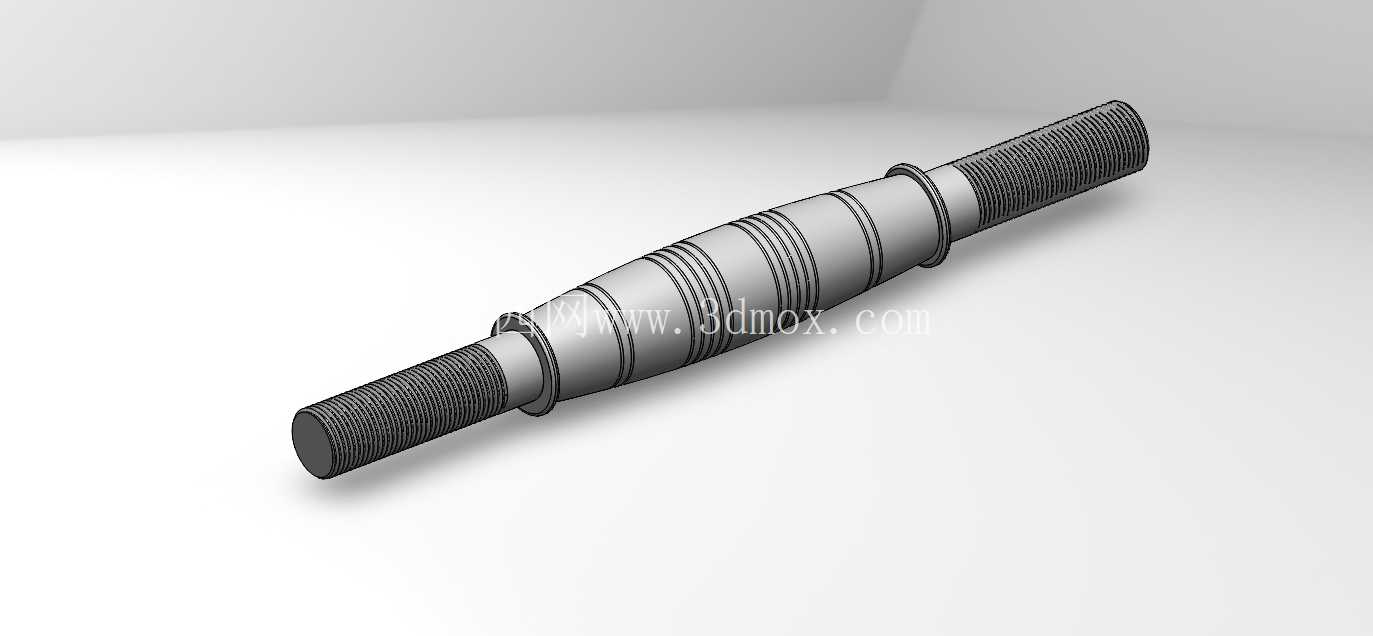

　　这款哑铃的结构设计完全围绕商用与家用健身场景的实际使用需求展开，核心解决传统固定重量哑铃收纳占比大、配重切换效率低的痛点。从结构组成来看，整套部件包含中心承力手柄杆、两端对称布置的锁紧螺纹环、多片叠装的圆形配重片三个核心模块，所有部件的配合公差均按照机械装配的通用精度要求设定，避免长期使用后出现配合松旷、配重片晃动的问题。中心手柄杆采用中间粗两端带外螺纹的阶梯轴结构，中间握持段做了滚花防滑处理，直径设定为32mm，符合成年男性手掌抓握的人机工程尺寸，握持段长度控制在120mm，既满足双手窄距抓握的动作需求，也不会因为过长导致单手握持时出现硌腕的问题。

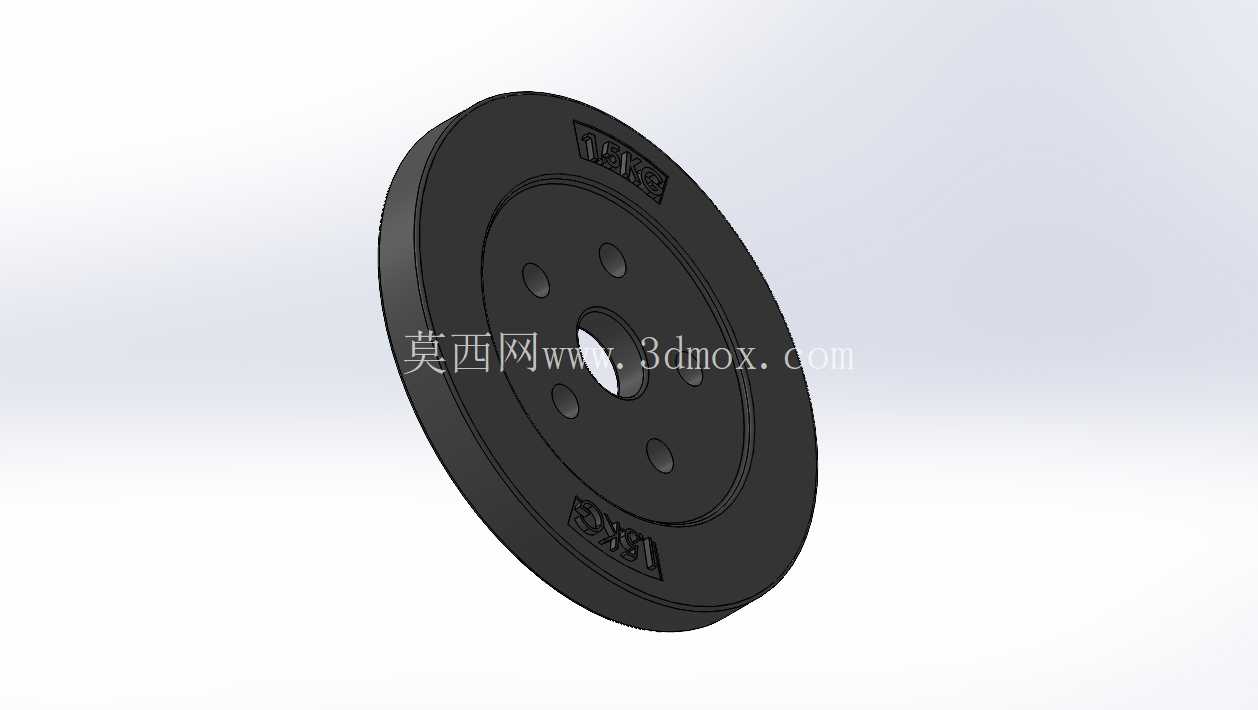

　　手柄杆两端的螺纹段长度预留了足够的配重叠装空间，最多可叠装8片标准厚度的配重片，总重量覆盖范围从2.5kg到24kg，能够满足从入门热身到力量进阶的全阶段训练需求。配重片采用铸铁基体外包覆防滑橡胶层的结构设计，单片重量分为1.25kg、2.5kg、5kg三个规格，片体中心开设与手柄杆光轴段间隙配合的定位孔，孔位公差控制在H8级别，装配后配重片不会出现径向窜动；每片配重片的外侧边缘做了3mm的圆角过渡，避免取放时划伤地面或者磕碰使用者肢体，片体表面压制的防滑凹槽既可以增加叠装时的摩擦力，也能在单独取用配重片时提供足够的施力点。

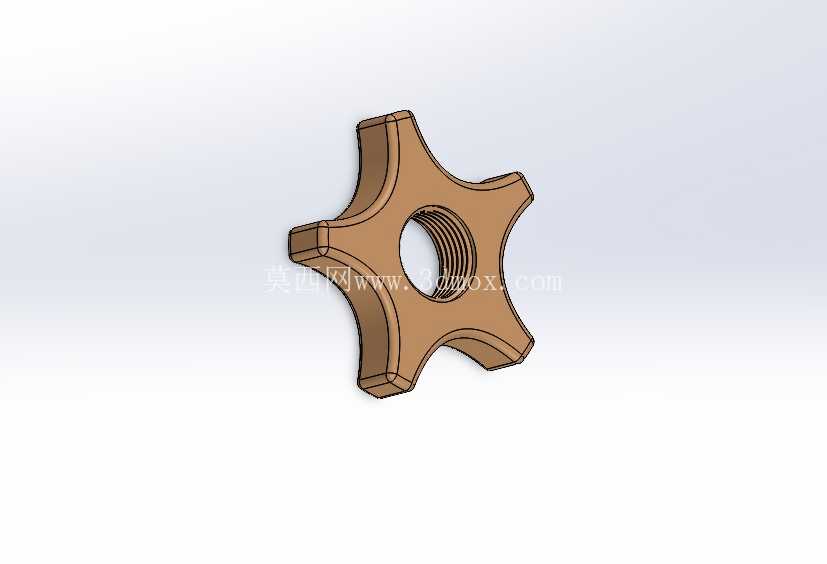

　　两端的锁紧螺纹环采用星形防滑外缘设计，不需要额外工具就可以徒手旋紧，螺纹环与最外侧配重片的接触面加装了1mm厚的橡胶缓冲垫，旋紧后可以通过橡胶垫的压缩变形提供足够的预紧力，即使在快速推举、甩动的爆发力训练动作中，配重片也不会出现松脱移位的风险。从安装边界来看，整套哑铃装配完成后的总长度为380mm，最大外径为220mm，放置在常规哑铃架上时，相邻哑铃的预留间隙只需要控制在50mm以上即可满足取放需求，不会出现干涉问题。在实际应用场景中，这款结构的哑铃既可以用于家庭健身场景的个人力量训练，也可以适配商用健身房的团课、私教训练需求，相较于固定重量哑铃，同重量覆盖范围下的收纳空间占用可以减少60%以上。设计过程中充分考虑了长期使用的结构可靠性，手柄杆采用45号钢调质处理，屈服强度达到620MPa以上，即使承受1.5倍额定载荷的冲击也不会出现弯曲变形；螺纹环采用增强尼龙材质注塑成型，螺纹部分的抗剪切强度足够承受反复旋拧的磨损，正常使用场景下的旋拧寿命可以达到万次以上。配重片的叠装结构采用对称式布置，两端的配重片数量、重量完全一致，保证重心始终落在手柄杆的中心轴线上，训练过程中不会出现偏载导致的手腕受力不均问题，有效降低训练时的关节损伤风险。

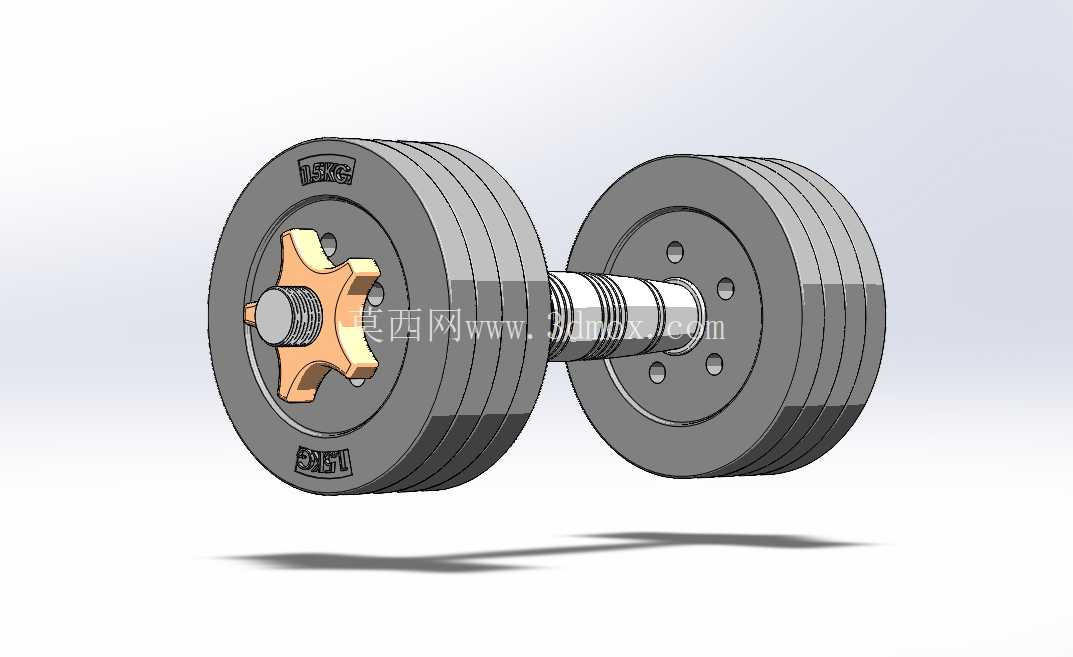

　　针对不同训练动作的适配性，这款结构的哑铃可以通过增减配重片快速调整重量，切换重量的整个过程只需要10秒左右，不需要额外的插拔销或者锁扣结构，操作逻辑简单，即使是初次使用的健身者也可以快速完成重量调整。在产品可视化与结构验证环节，三维模型完整还原了所有部件的配合关系，包括螺纹段的牙型细节、配重片的叠装间隙、锁紧环的防滑齿结构，既可以用于健身器材厂商的新品开发结构验证，也可以作为职业院校机械设计课程的人机工程结构案例，还可以用于健身科普内容的可视化演示素材。
