刚性法兰联轴器机械结构设计方案

在常规工业传动系统的轴系对接场景中，两轴同轴度偏差控制在极小范围内的工况下，刚性法兰联轴器是应用占比极高的传动连接件，这类构件不存在挠性补偿结构，完全依靠法兰结合面的摩擦力与螺栓的剪切力传递扭矩，因此对安装时的对中精度要求远高于挠性联轴器，一旦两轴存在径向或角向偏差，运行过程中会在轴、轴承位置产生额外的附加载荷，长期运行会加速轴承磨损、轴系疲劳失效，这也是这类构件选型前必须先确认安装工况同轴度公差的核心原因。

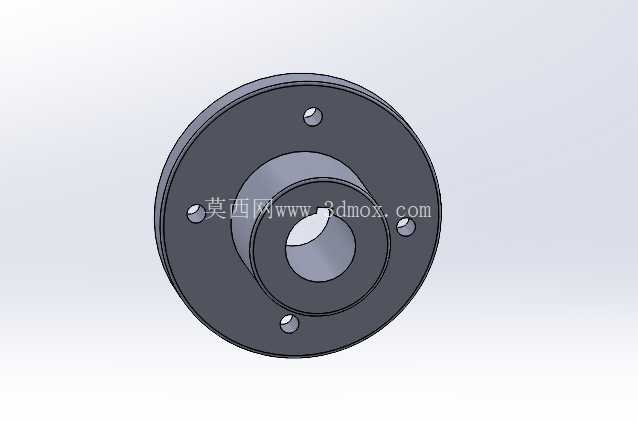

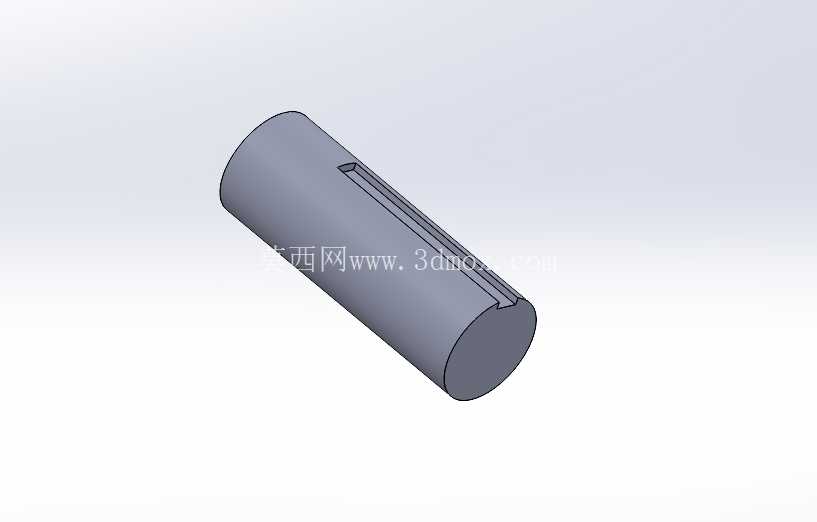

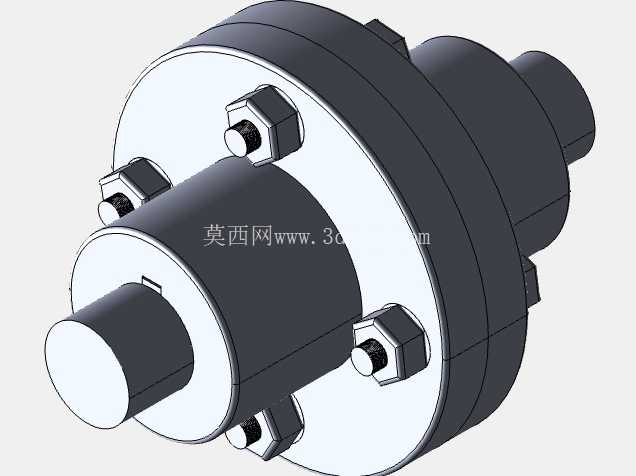

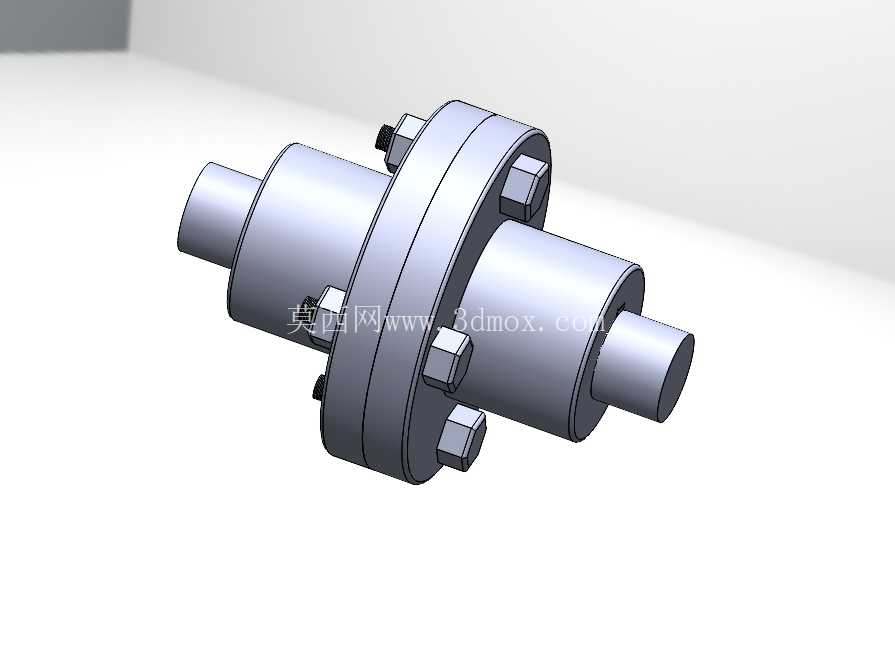

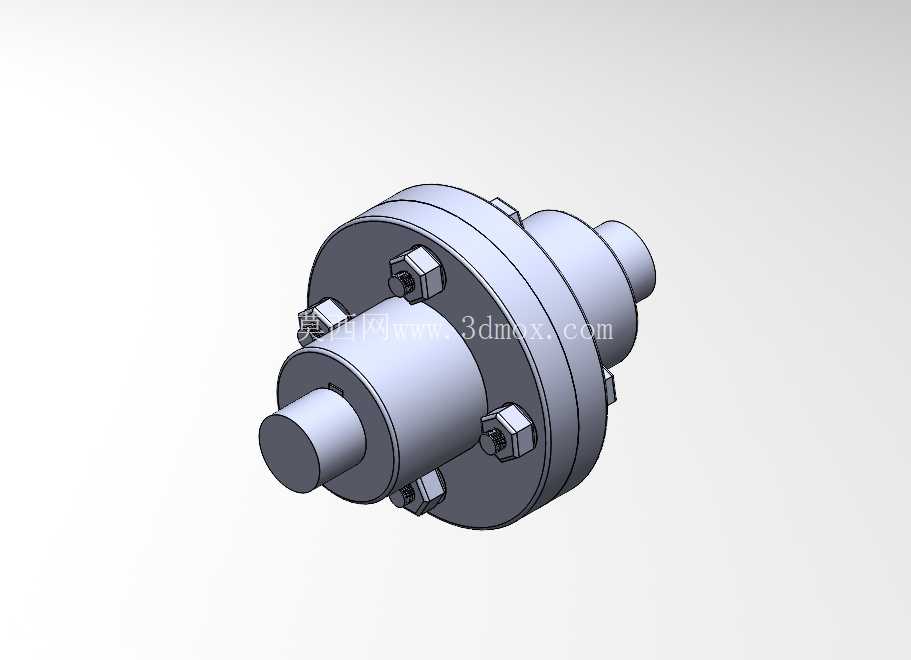

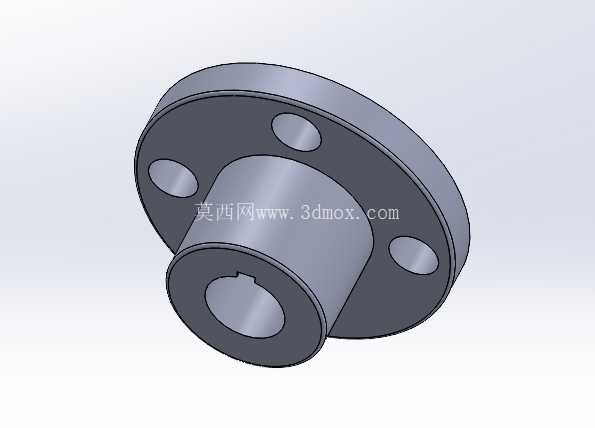

这套结构的核心组成包含两个对称布置的带轮毂法兰盘、连接螺栓组、平键以及轴端锁紧结构，两个法兰盘分别通过平键与两侧待连接的传动轴实现周向固定，依靠轴肩与轴端挡圈完成轴向定位，法兰结合面加工有定位止口，安装时止口的凸台与凹槽配合可以快速实现两轴的初步对中，大幅降低现场安装时的找正难度，止口的配合公差一般选用H7/h6的间隙配合，既保证装配便利性，也能控制两轴的径向错位量在允许范围内。连接螺栓采用受剪螺栓设计，螺栓杆与法兰盘上的螺栓孔采用过渡配合，装配时需要按照对角线顺序分次拧紧螺栓，保证法兰结合面的压力分布均匀，避免局部压合不实导致传动过程中出现冲击、螺栓受载不均断裂的问题。

从功能特性来看，这类刚性法兰联轴器没有缓冲吸能结构，无法补偿安装误差与运行过程中的轴系变形，因此仅适用于载荷平稳、无冲击振动、两轴安装对中精度高的工况，常见应用场景包含中小型离心泵的电机与泵轴连接、轻型输送机的驱动轴对接、普通机床的进给轴传动连接、小型风机的动力传输等场景，这类场景普遍运行转速不高、载荷波动小，轴系安装后位置固定不会产生相对位移，能够充分发挥刚性联轴器传动扭矩大、结构简单、维护成本低、传动无滞后的优势。如果是重载、有冲击载荷或者两轴存在安装偏差的场景，这类刚性结构并不适用，强行选用会大幅缩短轴系整体的使用寿命。

设计这类结构时，首先需要根据传递的额定扭矩、轴径尺寸确定法兰盘的核心参数：轮毂的长度一般取轴径的1.2-1.5倍，保证平键的接触长度足够传递扭矩，避免键连接出现压溃失效；法兰盘的外径需要根据螺栓分布圆直径确定，螺栓分布圆直径要大于轮毂外径，留出足够的螺栓安装空间，螺栓的数量与规格需要根据扭矩计算结果确定，保证螺栓的抗剪强度、法兰结合面的摩擦力能够满足最大传递扭矩的要求，安全系数一般取2.5-3，应对短时过载的工况。法兰盘的材质选用铸铁材质时，需要注意壁厚均匀，避免铸造过程中出现缩孔、砂眼等缺陷，铸铁的减震性能优于钢材，在平稳载荷工况下使用能够降低传动过程中的振动传导；如果是重载工况则可以选用45号钢锻造后加工，提升整体结构强度。

安装边界方面，这类联轴器的轴向尺寸紧凑，安装时需要在两个法兰盘之间预留1-2mm的间隙？不对，刚性法兰联轴器的结合面是完全贴合的，安装时需要先将两个法兰盘分别固定在两侧轴上，调整好轴的轴向位置后再对齐止口，穿入螺栓拧紧，安装完成后需要打表检测两轴的径向跳动与端面跳动，径向跳动公差一般控制在0.03mm以内，端面跳动公差控制在0.02mm以内，才能保证运行过程中无额外附加载荷。日常维护时只需要定期检查螺栓的预紧力，观察法兰结合面是否有相对滑移的痕迹，不需要额外加注润滑脂，维护工作量远低于带弹性元件的挠性联轴器。

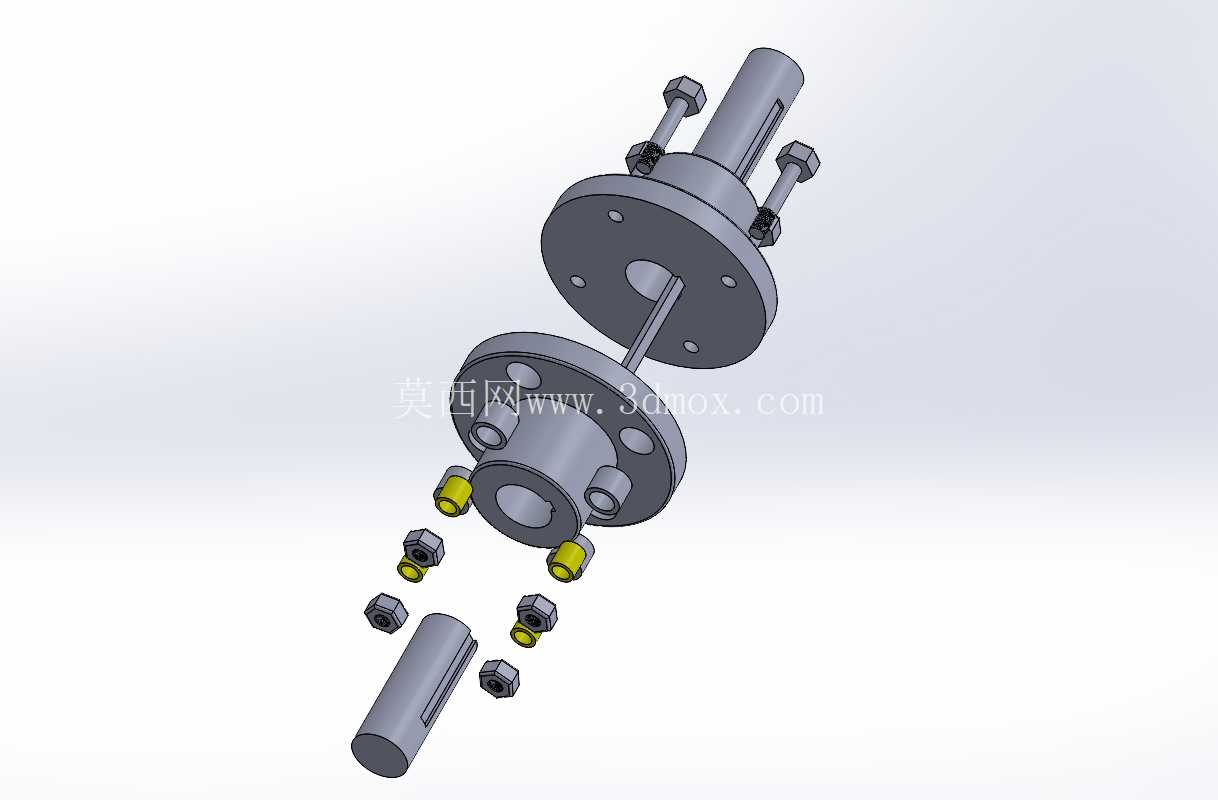

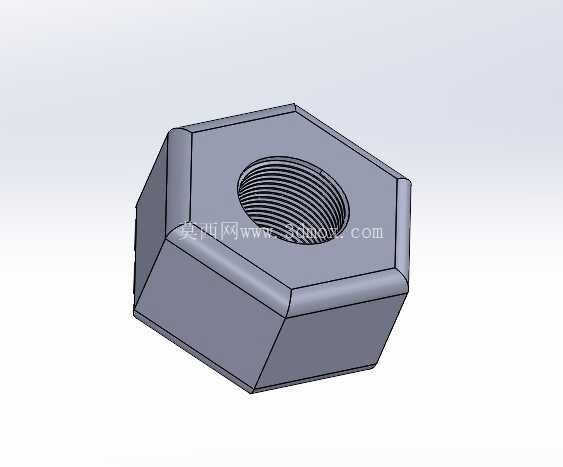

在三维建模过程中，需要重点还原止口的配合尺寸、螺栓孔的位置度公差、键槽的尺寸公差，这些细节直接影响后续工程图输出、装配干涉检查的准确性，建模时可以先完成单侧法兰盘的参数化建模，通过镜像操作快速生成另一侧法兰结构，再依次装配螺栓、螺母、平键等标准件，装配完成后需要进行干涉检查，确认螺栓与螺栓孔、法兰与轴、键与键槽之间不存在干涉问题，同时验证装配顺序的合理性，保证实际生产装配过程能够按照建模的装配顺序顺利完成，不会出现无法装配的结构问题。对于教学场景而言，这类结构是机械设计课程中轴系传动部分的典型案例，通过建模可以直观理解刚性传动的特点、过定位连接的装配要求、螺栓组受剪的计算逻辑，帮助初学者建立轴系设计的整体认知。
