正方形硬质合金数控车削刀片结构设计

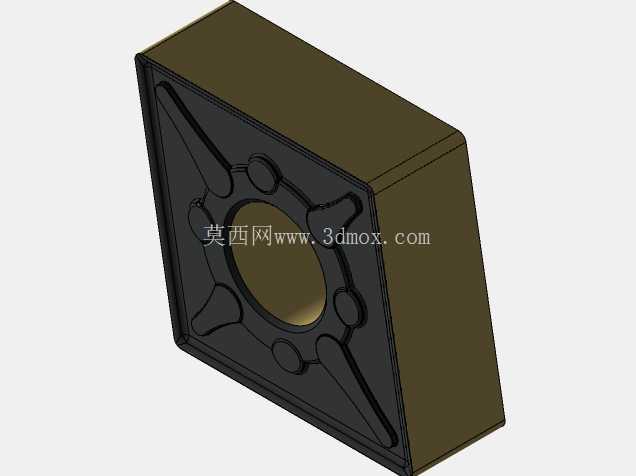

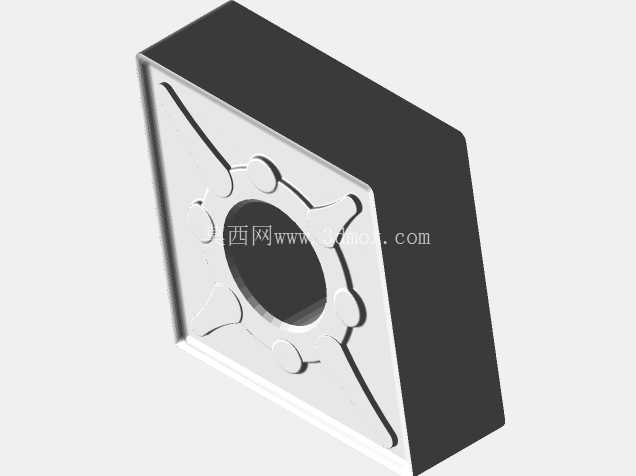

　　这款正方形硬质合金刀片主要面向数控车床的外圆、端面及内孔车削加工场景，适配钢件、铸铁等常见金属材料的粗加工与半精加工工序，是机械加工车间切削环节的核心消耗类刀具部件。从结构设计来看，刀片采用正方形对称构型，四个切削刃可通过转位轮换使用，能有效提升刀片材料利用率，降低单刃加工的刀具成本；中心开设的标准安装孔用于配合刀杆的锁紧螺钉，实现刀片在刀杆定位槽内的可靠压紧，孔周设计的凸起定位结构可与刀杆定位面紧密贴合，避免切削过程中刀片出现位移、窜动，保障切削过程的稳定性。

　　刀片的切削区域设计有合理的断屑槽构型，槽型的弧度与凸起结构经过针对性优化，切削过程中可引导切屑按照预设形态卷曲、折断，避免长切屑缠绕工件或刀具，影响加工表面质量与操作安全；刀片本体采用硬质合金材质烧结成型，基体具备足够的红硬性与耐磨性，可承受切削过程中产生的高温与连续摩擦，适配中等切削速度下的连续加工工况。从安装边界来看，刀片的正方形边长、厚度以及中心安装孔的尺寸均符合通用机夹可转位刀片的标准互换要求，可直接适配对应规格的标准外圆车刀杆、内孔刀杆，无需对刀杆进行额外修配，更换刀片时仅需松开锁紧螺钉，转位至全新切削刃后重新锁紧即可，大幅缩短换刀辅助时间。

　　在实际加工应用中，这类刀片可覆盖普通碳钢、合金结构钢、灰铸铁等多种工件材料的加工需求，针对不同的进给量与切削深度，槽型结构可实现稳定的断屑效果，减少切削力波动，降低加工过程中的振动，有助于提升工件的尺寸精度与表面光洁度；刀片的刃口经过钝化处理，可避免初期切入时的刃口崩损，延长单刃的连续切削寿命，适合批量零件加工的生产线使用，能够有效减少换刀频次，提升设备的实际加工效率。设计过程中充分考虑了刀片的受力分布，切削力可通过刀片与刀杆的贴合面均匀传递至刀杆本体，避免局部应力集中导致的刀片碎裂，中心孔的倒角设计可引导锁紧螺钉顺利穿入，降低安装时的对位难度，即使是操作经验不足的一线操作人员，也能快速完成刀片的更换与装夹，保障生产节拍的稳定。
