适配135mm后三角架的自行车后自由轮毂结构

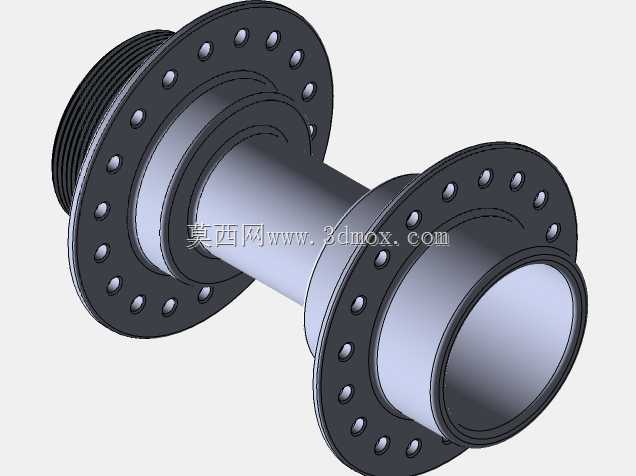

这款后自由轮毂主要面向民用运动自行车的后轮组装配场景，是轮组旋转支撑与飞轮安装的核心承载部件，直接决定后轮运转的顺滑度与负载耐受能力，适配开档尺寸为135mm的自行车后三角架安装位，是硬尾山地车、城市通勤运动车后花鼓的常见适配规格。结构上采用双侧法兰盘设计，两侧法兰共设置36个辐条孔位，匹配常规36孔辐条的编圈方案，孔位沿法兰圆周均匀分布，能够保证辐条拉力均匀分散到法兰盘各个受力点，避免轮组编圈后出现应力集中导致的法兰开裂、辐条松动问题。螺纹侧设置规格为1 3/8"24TPI的飞轮安装螺纹，专门用于紧固旋式自由轮结构，这里需要注意该结构不支持卡式飞轮的安装适配，设计时已经明确了旋飞的适配边界，避免选型时出现适配错误。轴承配置上做了分侧的选型兼容设计，螺纹侧可适配7000型或6000型轴承，这类轴承能够同时承受径向载荷与轴向载荷，应对骑行过程中路面颠簸带来的径向冲击，以及踩踏发力、过弯倾斜时产生的轴向分力，保证轮毂在复杂受力工况下的旋转稳定性；非螺纹侧则兼容7200型或6200型轴承，可根据实际使用场景的负载需求、成本定位灵活选配轴承组合，既可以满足日常通勤的低负载长寿命需求，也能适配轻度越野场景下的高负载冲击耐受要求。整体结构采用中空轴身设计，在保证轴身抗弯、抗扭强度的前提下降低了整体重量，双侧法兰的直径经过计算优化，既保证了辐条安装后的支撑角度合理，提升轮组整体的侧向刚性，又不会因为法兰直径过大导致安装时与车架后叉、碟刹组件产生干涉。设计过程中充分考虑了自行车加工场景的工艺可行性，所有配合面的公差设置都适配常规机加工的精度范围，不需要特殊定制刀具即可完成加工，对于自行车改装爱好者、小型车厂的小批量定制轮组生产都有较高的适配性，安装时只需要按照常规后花鼓的压装流程，将选配好的轴承压入对应轴座，再穿入轴杆锁紧到车架后三角架的对应开档位置，配合对应规格的旋式飞轮即可完成装配，不需要额外做结构修改。
