带密封垫圈六角法兰自钻钣金螺钉三维设计

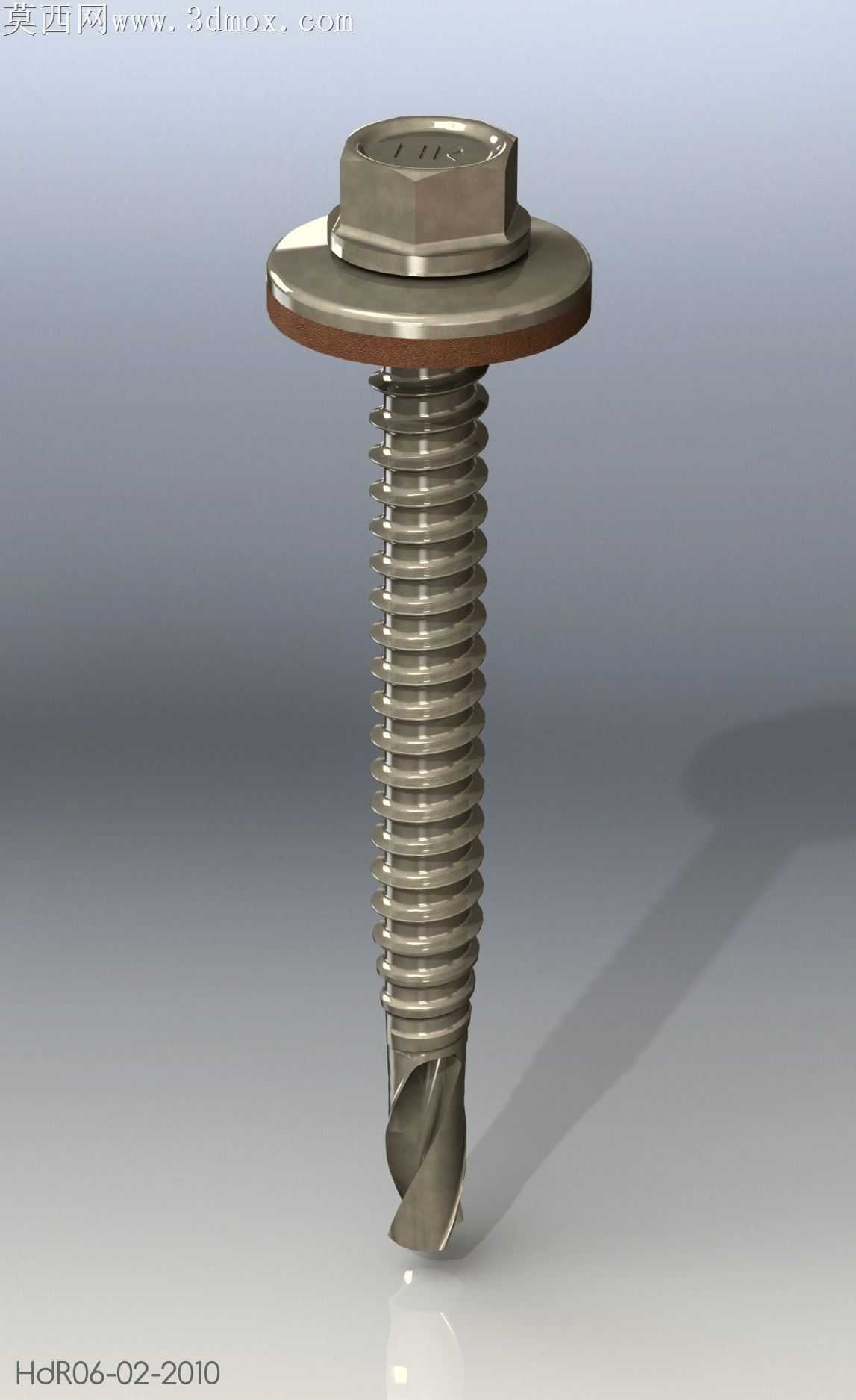

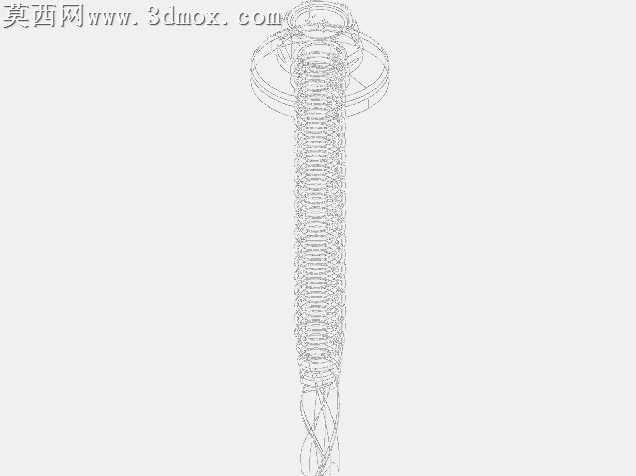

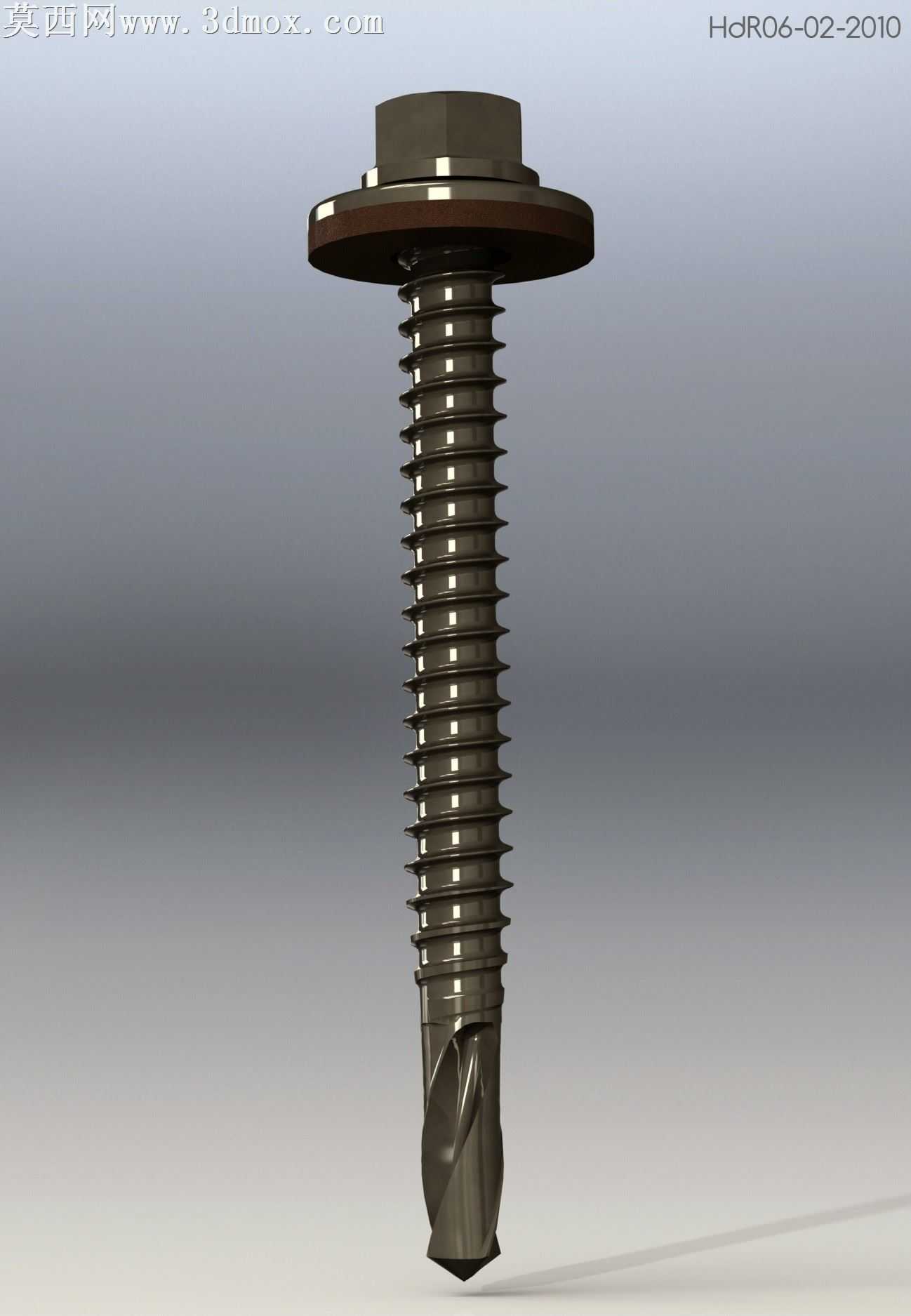

本模型为带密封结构的六角法兰面自钻钣金螺钉，建模过程严格遵循紧固件实际生产尺寸规范，首先通过旋转特征构建螺钉整体杆部基础轮廓，针对自钻尾端的切削排屑结构，采用多截面扫掠结合布尔切除的方式，还原钻尾双切削刃与排屑槽的精准几何形态，保证尾端钻削角度、刃口宽度完全匹配实际钣金钻孔攻丝的作业需求。杆部螺纹区域采用螺旋线引导的切除扫描特征制作，牙型角、螺距、牙距参数完全符合公制自攻螺钉的标准规范，螺纹收尾处做平滑过渡处理，避免应力集中的结构缺陷。头部法兰盘与六角驱动结构采用一体化拉伸成型建模，法兰盘下表面预留密封垫圈的安装定位槽，精准还原橡胶密封垫圈的压缩形态与贴合角度，垫圈与法兰盘的配合间隙控制在合理装配公差范围内，还原实际压装后的密封贴合效果。材质渲染阶段，螺钉金属部分采用镀锌钢材材质，调整金属粗糙度参数模拟镀锌层的亚光金属质感，表面添加细微的镀锌层结晶纹理与轻微环境反射效果，还原真实镀锌紧固件的表面质感；密封垫圈采用耐老化橡胶材质，调整漫反射粗糙度与低反光参数，还原橡胶件的哑光质感与轻微弹性形变的视觉效果。场景布光采用三点布光方案，主光源从侧上方投射，突出螺钉头部法兰轮廓、螺纹牙型的层次感与钻尾切削结构的细节，辅光源补光弱化阴影死区，底部添加柔和接地阴影增强模型的空间真实感，背景采用渐变中性灰突出模型主体。设计过程中充分考虑该螺钉的实际使用场景，针对薄板钣金连接的需求，优化法兰盘承压面直径参数，增大接触面积降低钣金面的承压压强，密封垫圈的设计可实现连接后的防水密封效果，适配户外钣金构件、车辆钣金、机电设备外壳的连接紧固需求，模型各部分结构比例协调，特征完整无几何错误，可用于装配模拟、产品展示、紧固件选型参考等场景。
