带螺纹安装固定结构的IEC电源插座三维设计

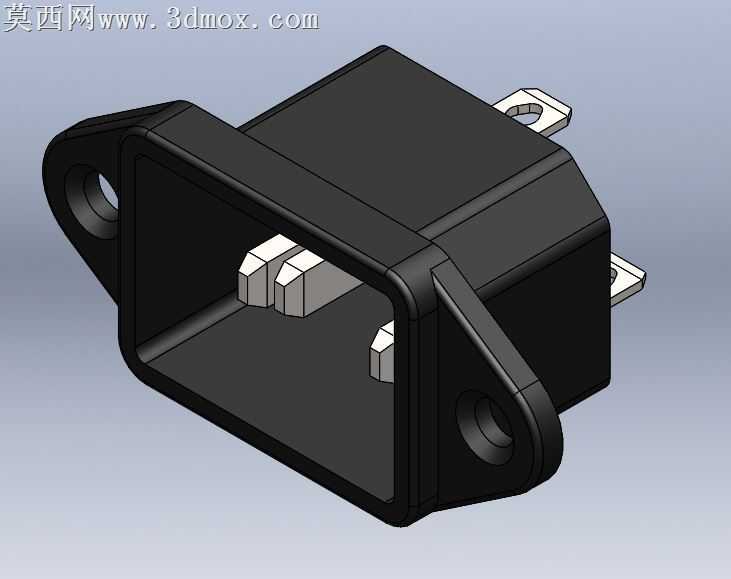

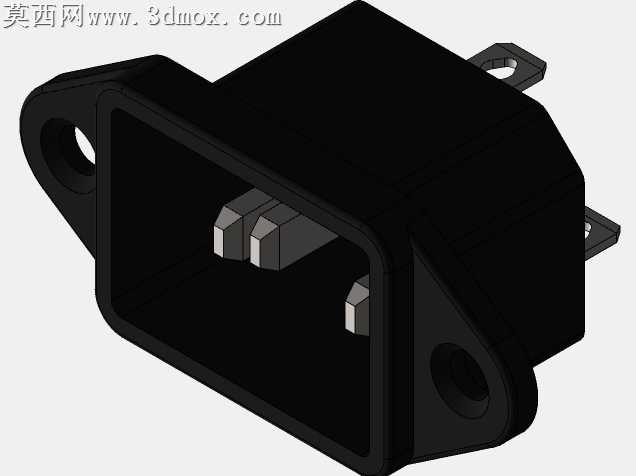

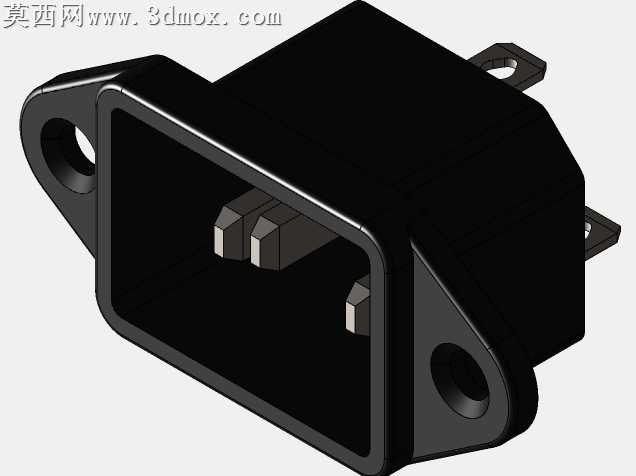

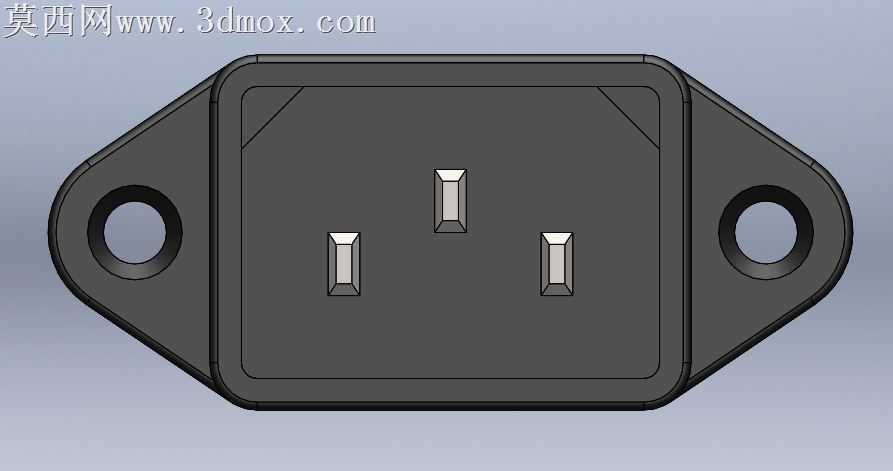

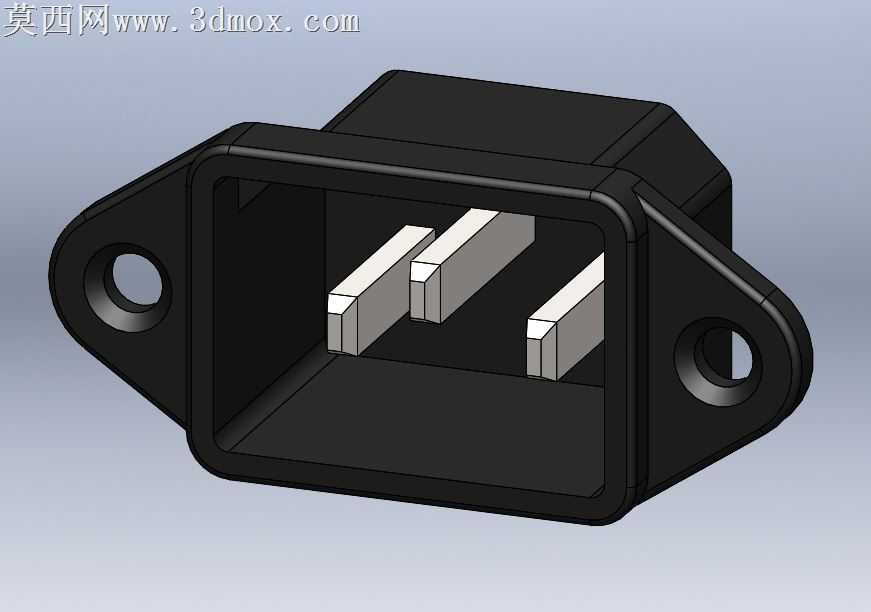

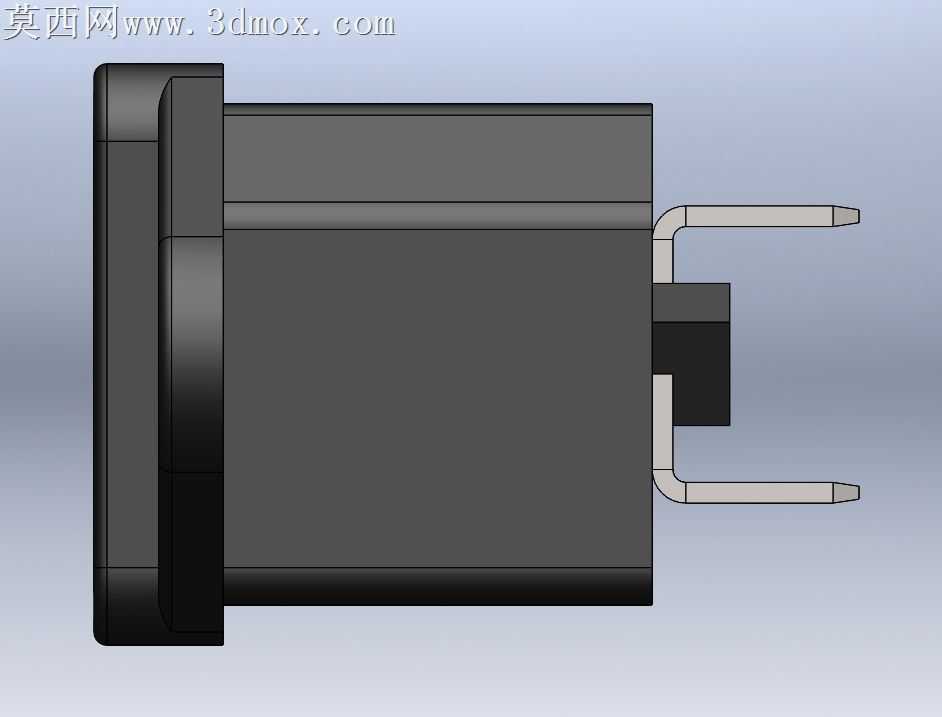

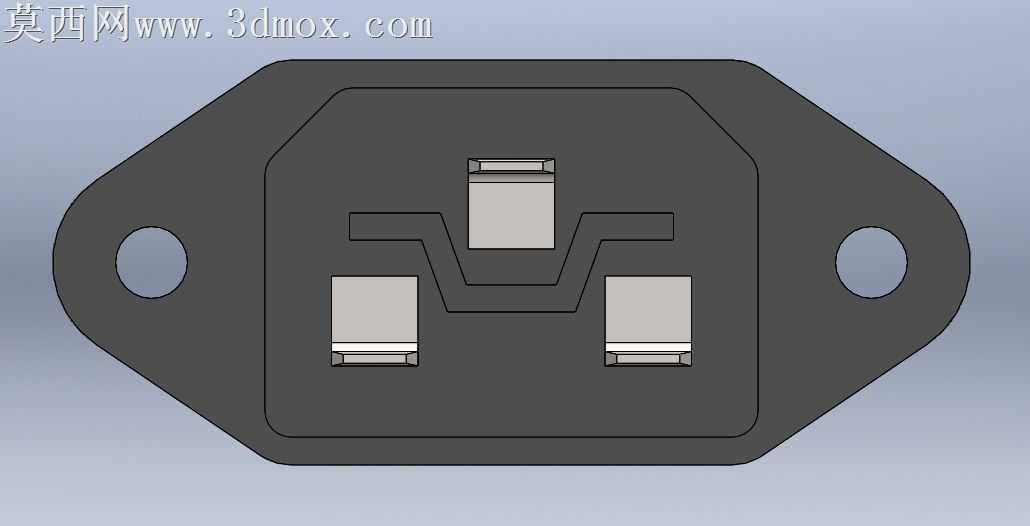

本作品为带螺纹安装固定结构的IEC电源插座三维建模成果，建模过程严格遵循电气接插件的通用尺寸规范与安装适配要求，采用SolidWorks完成全参数化结构搭建，兼顾结构合理性与外观还原度。建模阶段首先完成基准面与基准轴的搭建，优先绘制插座内部插接触片的轮廓草图，通过拉伸、切除、倒角等基础特征完成三个导电插片的实体构建，插片的间距、伸出长度、倒角角度完全匹配IEC标准电源接口的尺寸要求，保证公母插头对接时的导通可靠性与插拔手感。随后构建插座的绝缘外壳主体，外壳采用带安装翼的方形腔体结构，两侧安装翼上预留螺纹安装孔，建模时对安装孔做了沉台结构处理，保证螺丝锁紧后头部不会突出安装平面，外壳与插片的配合位置做了精准的限位卡槽设计，避免插片在插拔受力时出现移位松脱。外壳的边角位置全部做了圆角过渡处理，既还原了实际注塑件的工艺特征，也避免尖锐边角带来的安装划伤风险。材质与渲染阶段，为绝缘外壳赋予黑色哑光阻燃塑料材质，调整材质的粗糙度参数模拟真实PA阻燃塑料的磨砂质感，为内部导电插片赋予镀镍金属材质，添加轻微的反射效果还原金属镀层的光泽感，安装翼的金属固定片赋予镀锌钢板材质，区分不同部件的材质差异。渲染时采用柔和的工作室光源，多角度打光避免模型出现过暗的阴影区域，清晰展现插座的腔体结构、插片布局与安装孔位细节。结构设计上充分考虑实际使用场景的需求，插座的腔体深度做了适配优化，保证插头插入后有足够的啮合深度不会松脱，外壳的壁厚均匀一致，符合注塑成型的工艺要求，两侧的安装翼与主体外壳做了加强筋连接，提升安装固定时的结构强度，避免螺丝锁紧时安装翼出现断裂变形。整个建模过程完全按照实物的装配逻辑完成，各部件之间的配合间隙设置合理，既可以用于产品结构验证、安装空间校核，也可用于电气设备的整机装配模拟、产品宣传展示等场景，模型结构完整无破面，可直接导入各类三维软件进行后续编辑或工程图导出。
