大众品牌汽车标识立体结构设计

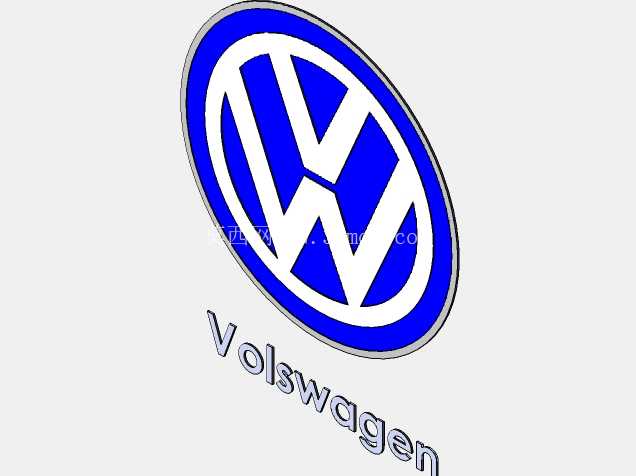

　　汽车品牌标识作为车辆视觉识别系统的核心部件，其三维结构设计需要兼顾外观辨识度、安装适配性与生产工艺可行性，本次完成的大众品牌车标立体结构，可直接适配整车外饰的标识安装场景，覆盖乘用车前脸格栅、尾门、轮毂盖等多个安装位置的结构参考需求。从实际装车应用来看，这类品牌标识不仅承担品牌视觉传递的作用，还需要匹配不同安装基面的曲面弧度，避免出现安装后翘边、贴合缝隙不均的问题，建模过程中优先还原了标识的经典圆形外轮廓与内部VW字符的比例关系，外轮廓的圆弧过渡做了等半径曲率处理，保证不同角度观察时的视觉一致性，不会出现透视变形带来的标识识别偏差。

　　设计思路上没有采用简单的平面拉伸做法，而是针对标识的分层结构做了拆分：最外层的镀铬亮面区域做了0.8mm的凸起高度，匹配常规车标电镀层的厚度要求，内部蓝色填充区域相对亮面下沉0.3mm，既可以形成清晰的视觉层次，也能在注塑生产时减少壁厚不均带来的缩痕问题，标识背面预留了通用的定位柱安装位，定位柱的中心距参考了主流大众车型的安装孔位参数，柱体直径3mm，高度5mm，端部做了15度的导向斜角，方便装配时快速对位，不需要额外做治具定位。

　　针对不同安装场景的边界适配，模型做了多版本的安装面适配处理：适配前脸格栅的版本背面做了微弧基面，曲率与常规中网格栅的安装面弧度匹配，粘贴安装时可以保证3M胶层完全贴合，不会出现局部脱胶的情况；适配尾门的版本背面为平面结构，可直接适配尾门的钣金平面，边缘做了R0.5的圆角处理，避免锐边割伤装配人员，也能减少行车过程中气流在标识边缘产生的风噪。从结构强度角度考虑，标识整体壁厚控制在2.2mm，属于注塑工艺的最优壁厚区间，既不会因为壁厚过薄导致注塑填充不足出现缺料，也不会因为壁厚过厚产生表面缩印影响外观质感，内部字符与外圆环的连接位置做了R0.2的圆角过渡，避免应力集中导致的装配断裂问题，尤其是在低温环境下，这类圆角过渡可以大幅提升塑料件的抗冲击性能，避免洗车高压水枪冲击或者小石子磕碰导致的标识破损。

　　很多初入行的建模人员做这类车标模型时，往往只关注外观曲面的相似度，忽略了实际生产和装配的边界要求，比如忽略背面定位柱的位置、壁厚均匀性、边缘圆角处理，导致建出来的模型只能做视觉展示，无法对接后续的结构验证或者生产开模。本次建模过程中，特意把标识的反光面角度做了优化，外层镀铬面的倾斜角度控制在12度，保证车辆在自然光环境下，车标的反光效果均匀，不会出现局部反光过强或者过暗的情况，和实车的视觉效果保持一致。另外针对轮毂盖使用的小尺寸版本，模型也做了等比例缩放的结构校验，缩放后最小壁厚不小于1.5mm，字符的最小宽度不小于0.8mm，满足电镀工艺的最小加工尺寸要求，不会因为尺寸缩小导致字符模糊或者电镀层堆积。安装边界方面，标识的最大外圆直径参考了常规家用车型的通用尺寸，整体厚度不超过8mm，不会因为突出车身过多导致在洗车或者日常使用中被剐蹭脱落，背面的胶层粘贴区域预留了1.2mm宽度的环形平面，保证胶层粘贴时有足够的接触面积，粘贴后的拉拔强度可以达到整车厂的测试要求，在高速行驶时不会出现脱落风险。
