真无线蓝牙耳机与无线充电仓结构设计

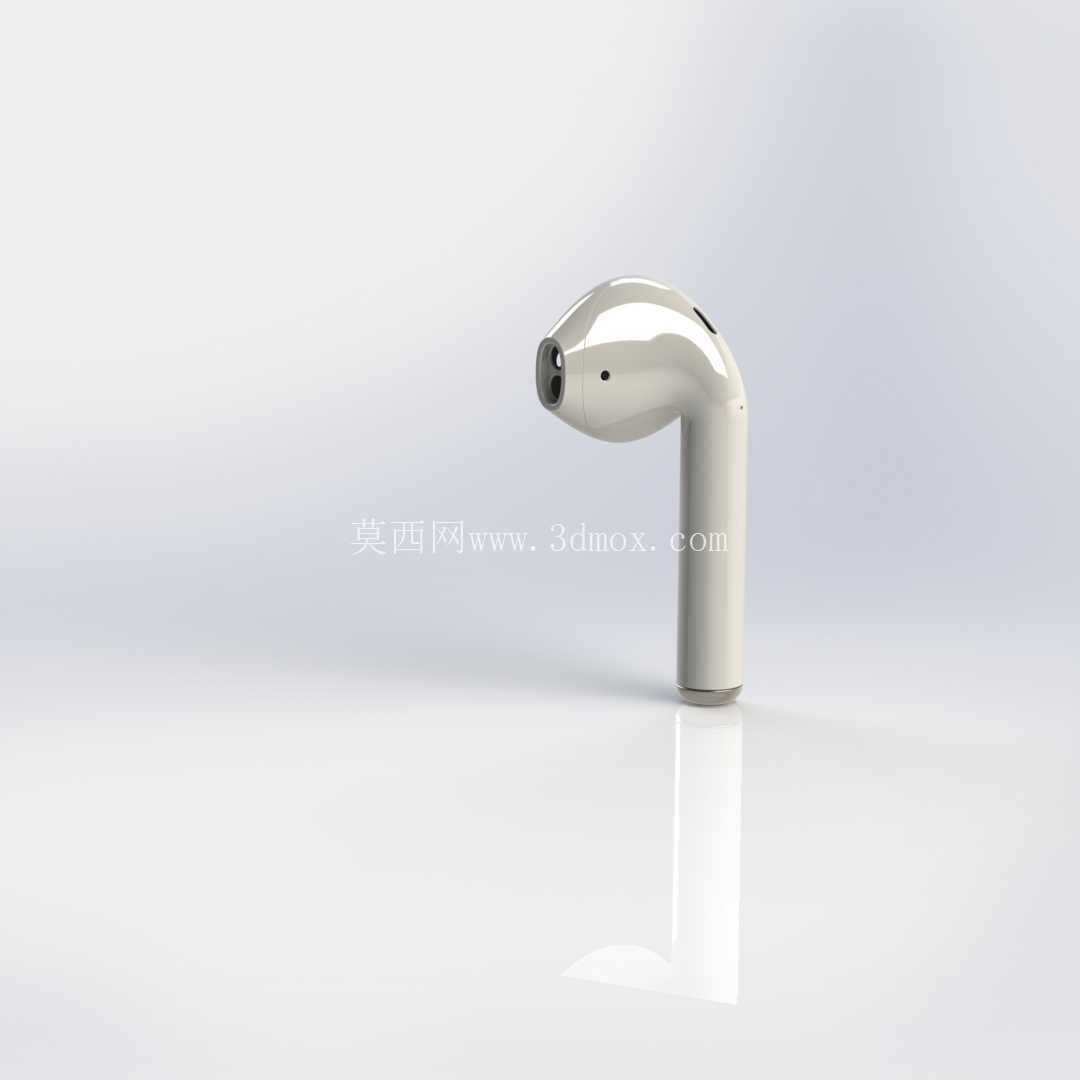

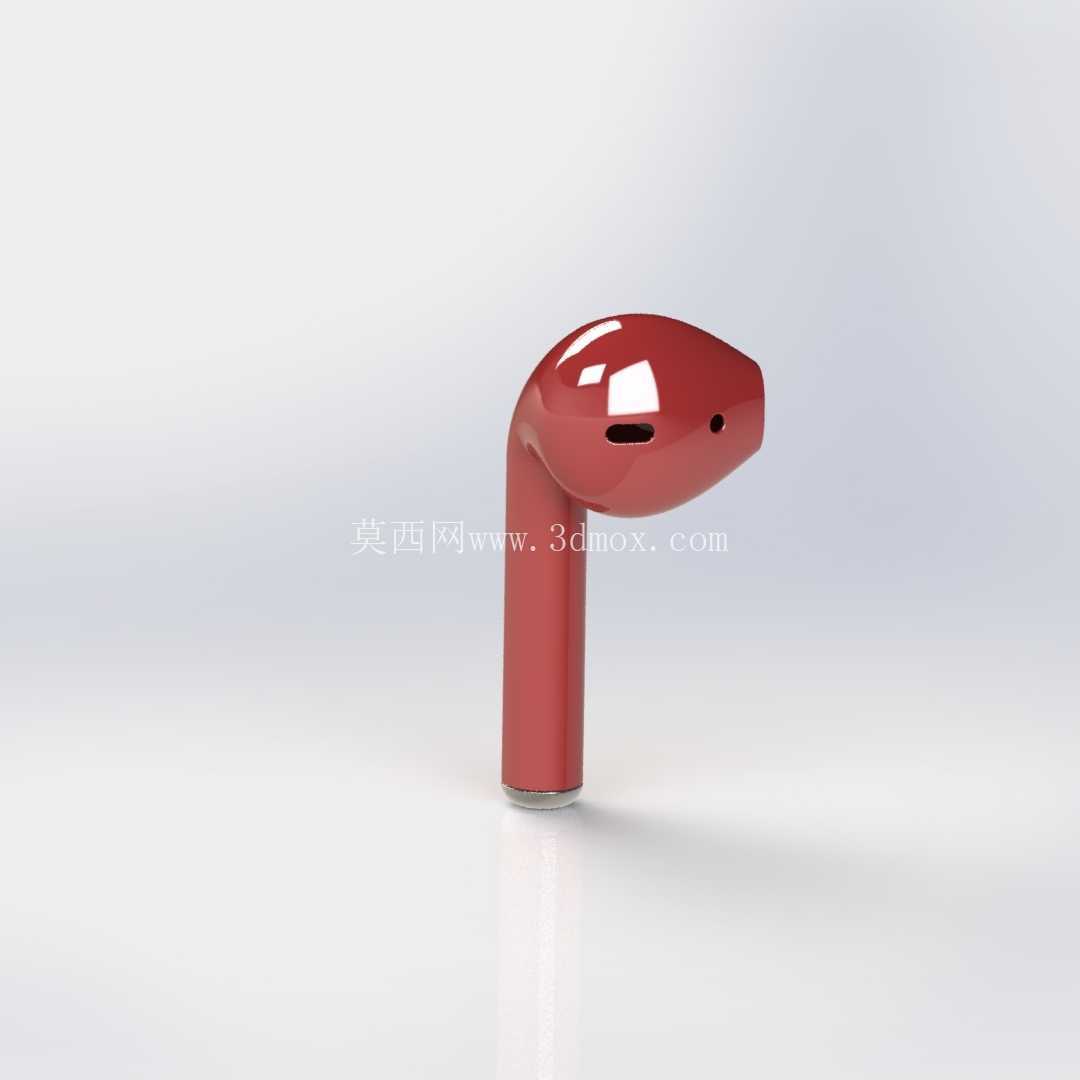

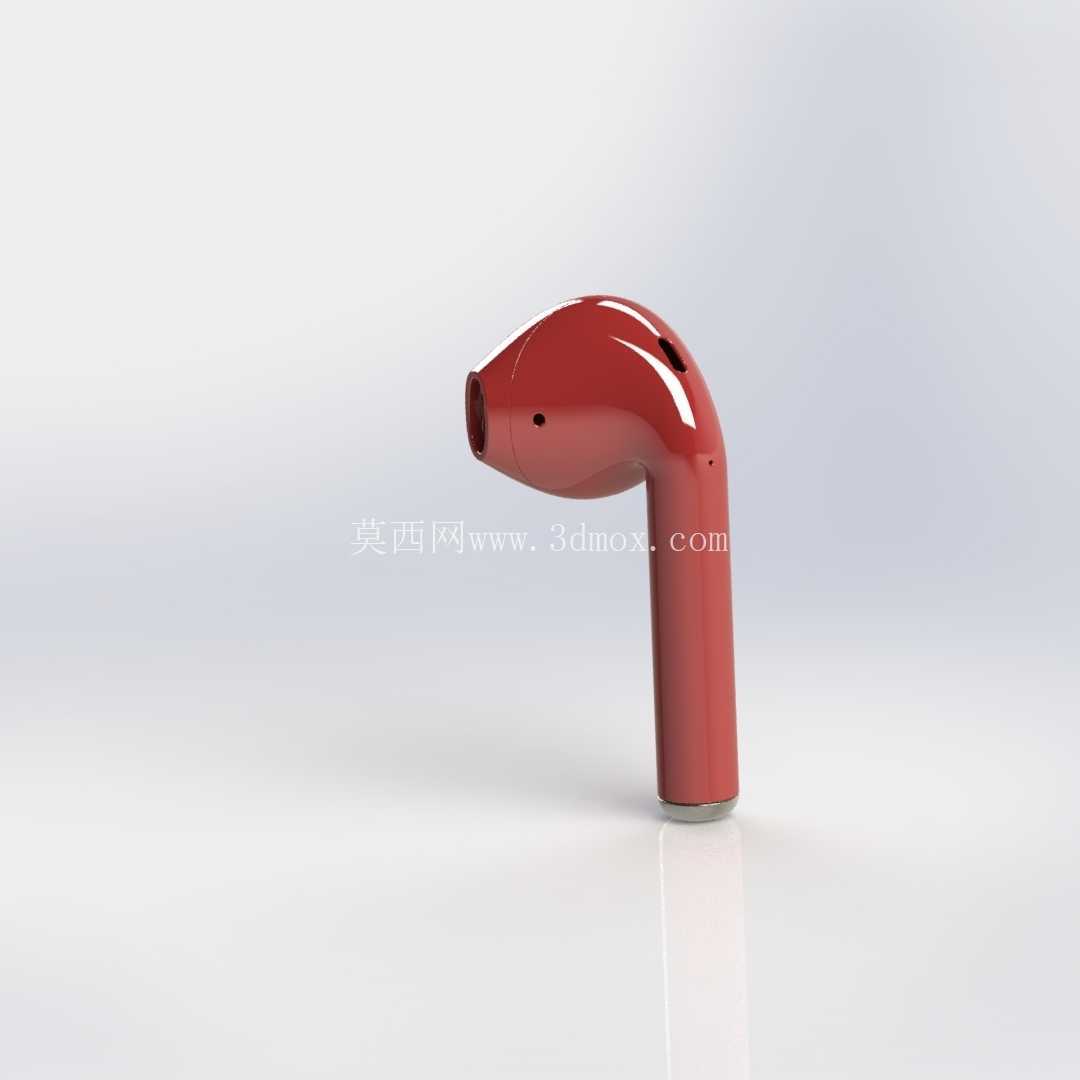

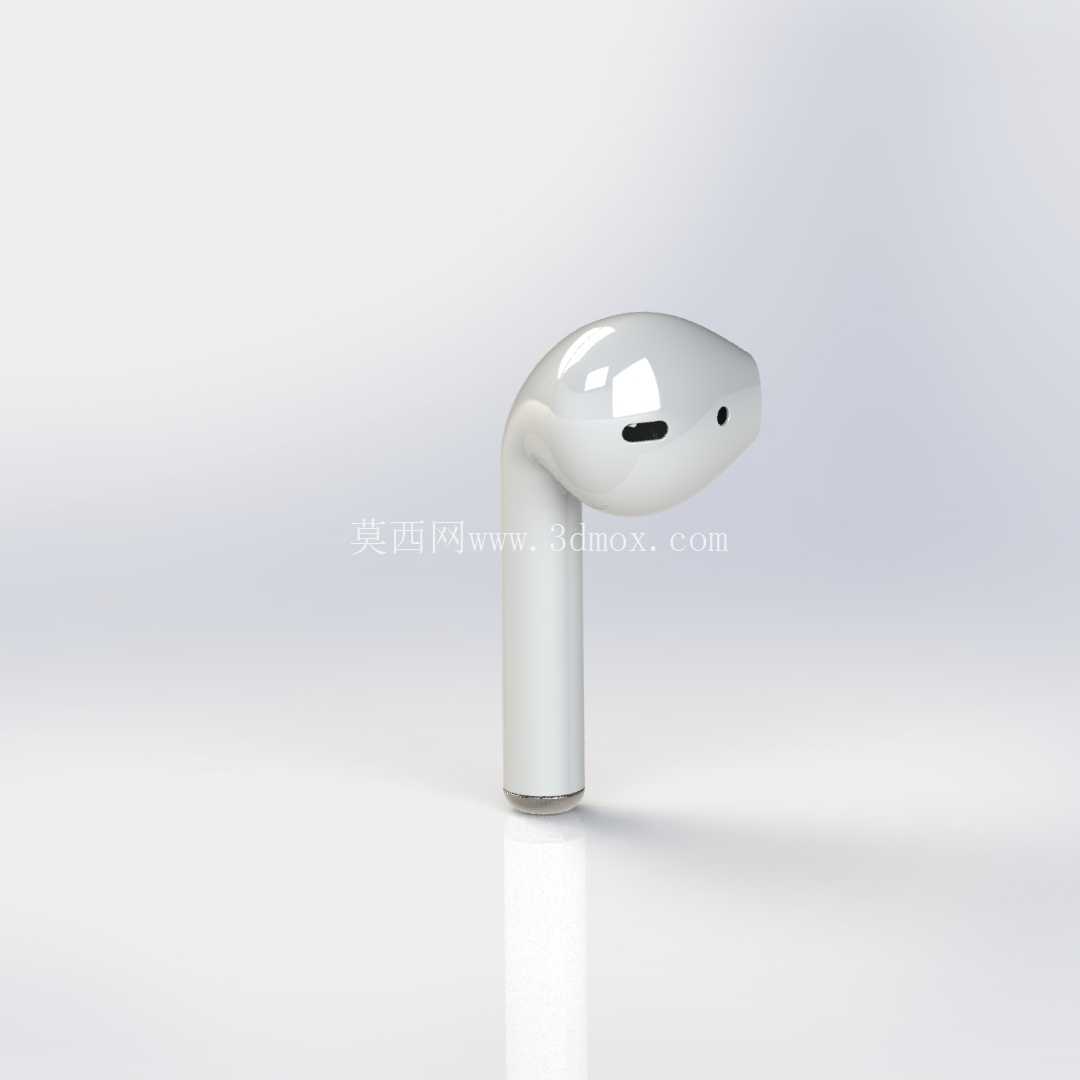

　　这套三维结构围绕入耳式真无线听音设备与配套收纳充电仓展开，建模过程中先从日常携带、单耳取用、仓体开合、触点对位这些实际使用动作反推结构边界，而不是先堆外观曲面。耳机本体采用柄式半入耳形态，出声端贴合耳道入口，柄部向下延伸，内部沿长轴依次排布发声单元、蓝牙模组、微型电池与触控感应区域，重心落在耳甲腔与耳屏之间的支撑位置，佩戴时不需要额外耳翼也能获得稳定的夹持感。单耳外壳做分体拼合设计，出声面设置细密的声学出音孔与泄压孔，柄部末端预留麦克风拾音通道，通话时可以通过杆状结构把嘴部方向的声音与环境噪声做路径区分，提升拾音信噪比。

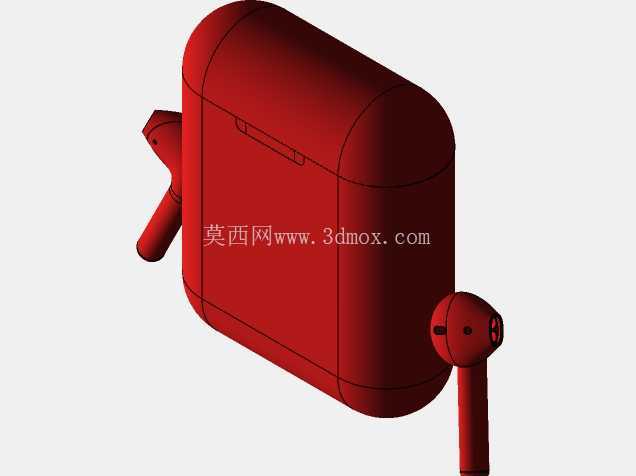

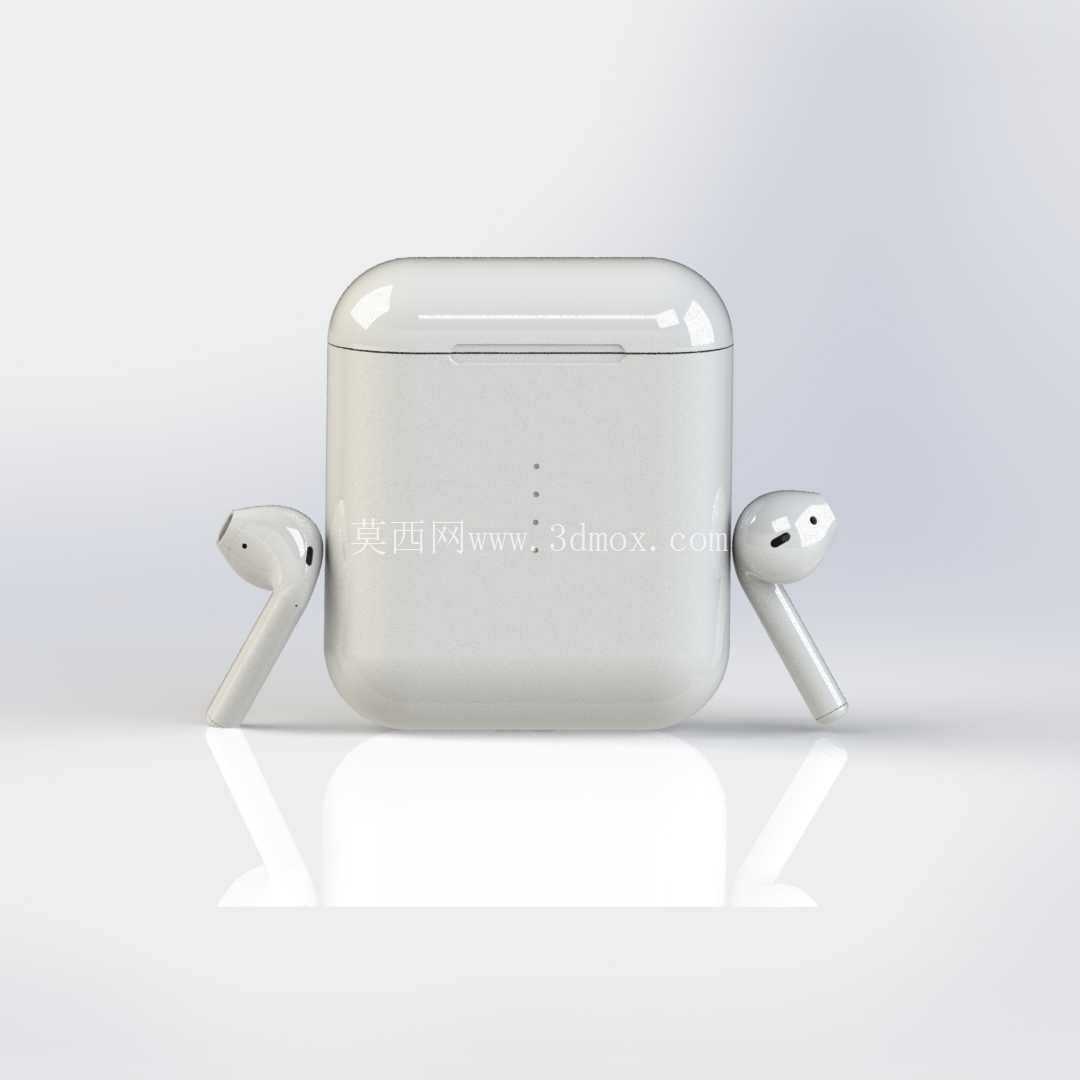

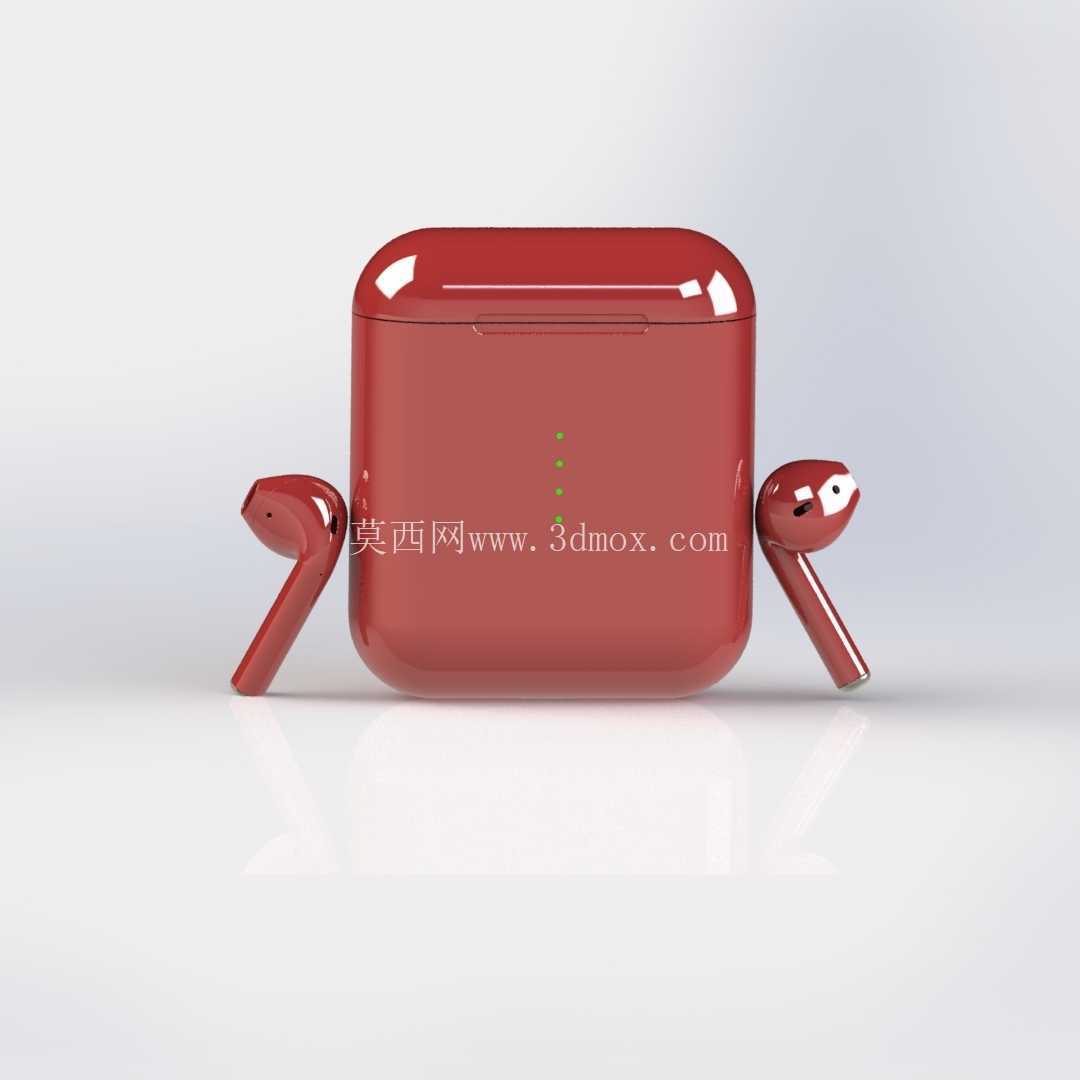

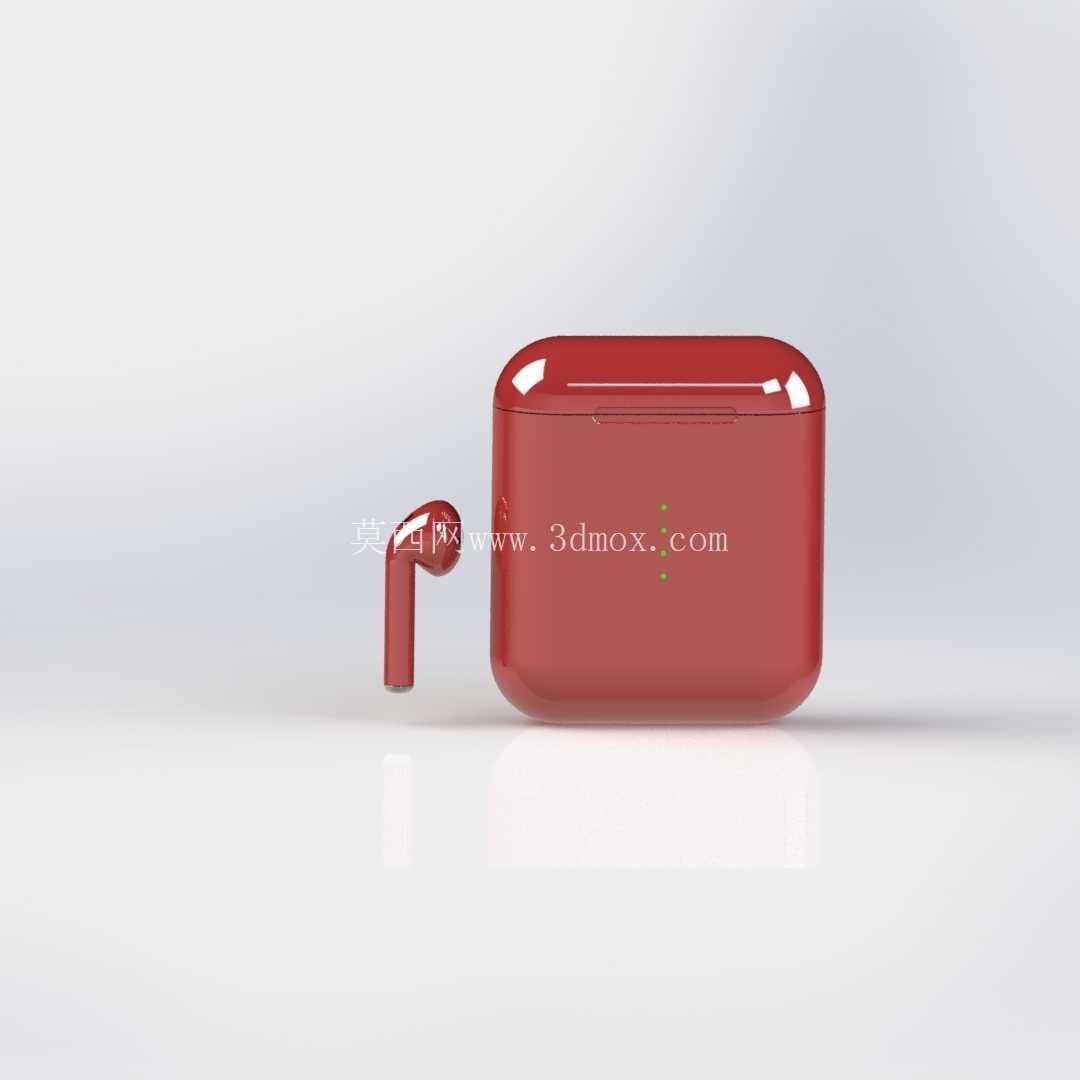

　　充电仓作为整套产品的收纳与能量补给载体，整体采用圆角长方体造型，仓盖与仓身之间沿后侧布置隐藏式转轴，开合角度控制在单手翻转即可取放耳机的范围，仓体正面预留状态指示灯阵列，充电、配对、剩余电量等状态通过不同灯位反馈，不需要额外设置大面积显示屏。仓体内腔按照左右耳机的外形做仿形定位槽，耳机放入后依靠磁吸结构自动吸附到位，槽底布置弹性充电触点，与耳机柄底部的金属触点精准压接，避免日常晃动出现接触断开的问题。仓体内部在耳机槽下方平铺大容量储能电池，侧边布置无线充电接收线圈与主控电路板，线圈位置正对仓体底部平面，放置在通用无线充电板上时可以自动对齐充电区域，不需要用户反复调整位置。

　　从尺寸边界来看，仓体整体长宽高控制在单手握持可轻松包覆的范围，圆角半径做大处理，放入牛仔裤口袋、背包侧袋时不会出现尖锐棱角剐蹭布料的情况；仓盖闭合后上下壳的分型面沿仓体中部水平延伸，配合周圈的止口结构实现均匀的拼缝间隙，既可以阻挡日常使用中的灰尘、汗水进入仓内，也能保证开合过程中没有明显的松旷量。耳机本体的外形曲面分两段构建，入耳段采用贴合耳道软组织的顺滑弧面，柄段则做微扁的柱状造型，既方便用户用手指捏持取出，也给内部PCB板与电池留出足够的堆叠空间。

　　结构设计阶段重点处理了几个实际装配问题：一是耳机放入仓内的导向角度，仿形槽入口做微扩口引导，即使盲操作把耳机大致对准槽位，也能顺着斜面滑入正确位置，不会出现触点错位无法充电的情况；二是仓盖的开合阻尼，转轴处配合扭力结构，开盖时可以稳定停在最大开启角度，合盖时依靠磁吸辅助缓慢吸合，避免硬碰撞损伤内部电子元件；三是声学密封，耳机前腔与出音嘴之间做台阶定位，装配硅胶耳塞后可以形成稳定的前腔容积，保证低频响应的一致性。

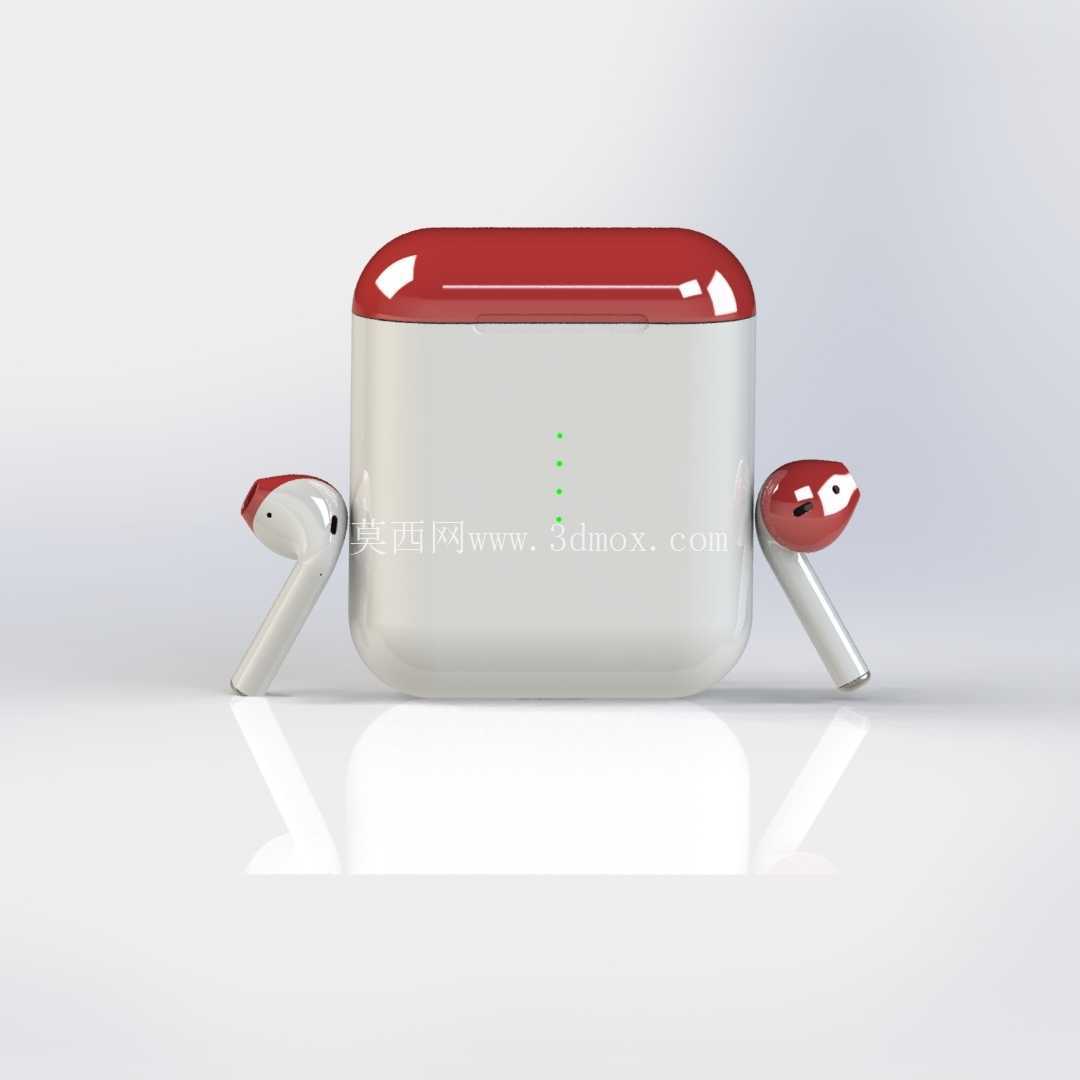

　　在场景适配层面，这套结构既满足日常通勤、运动佩戴的便携需求，充电仓同时承担收纳保护、二次补电、蓝牙配对触发三重功能：打开仓盖时耳机自动进入配对状态，取出佩戴后自动连接已配对设备，放回仓内合盖后自动断开连接并进入充电模式，整套动作逻辑不需要用户额外操作实体按键。建模时所有外观曲面都保留了均匀的壁厚，外壳壁厚控制在消费电子常用的1.0-1.5mm区间，既满足注塑成型的工艺要求，也能在跌落时提供足够的结构缓冲，内部电路板与电池周边预留筋位做限位，避免冲击过程中元件移位。无线充电线圈与底部外壳之间保留非金属间隙，保证充电效率不受金属屏蔽影响，仓体外壳的装饰配色区域做分色处理，红色上盖与白色仓身的分界沿分型线布置，后续量产时可以通过双色注塑或者表面喷涂实现，不需要额外增加装饰件带来装配公差。
