带凹坑纹理的高尔夫练习用球结构设计

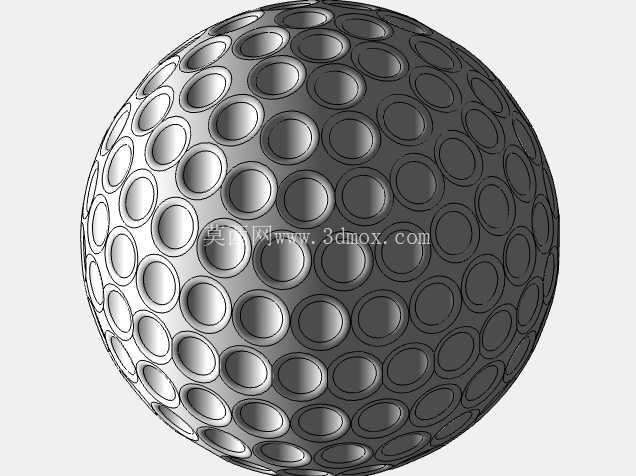

日常接触到的高尔夫球，表面均匀排布的凹坑结构并非装饰性设计，而是直接影响飞行过程中空气动力学表现的核心结构，在做这款球面建模时，首先要明确凹坑排布的逻辑：不能简单做阵列复制，否则会在球面极点位置出现凹坑变形、排布疏密不均的问题，实际建模时先以标准球体为基础基体，确定球体公称直径后，先做单组凹坑的切除特征，凹坑的深度、球面曲率要匹配真实高尔夫球的空气阻力设计要求——凹坑过深会增大飞行过程中的压差阻力，过浅则无法有效激发球面边界层转捩，难以达到设计的飞行距离与轨迹稳定性要求。

从应用场景来看，这类球面结构不仅用于常规高尔夫运动用球，同类型的凹坑球面结构还可拓展应用于流体测试用标准球、低风阻球形探头外壳等场景，建模时的凹坑排布均匀性直接决定了球面各向风阻的一致性，若排布偏差超过阈值，会导致飞行或测试过程中出现受力不均、轨迹偏移的问题。做特征排布时，采用球面等面积分区的方式划分网格，每个分区内的凹坑保持一致的间距与深度，相邻分区的凹坑做错位排布，避免出现贯穿球面的直列凹坑带，减少飞行过程中产生定向涡流的可能。

从结构特性来看，整个球体为对称实心结构，不存在安装配合边界，建模时要保证所有凹坑的切除深度统一，不能出现部分凹坑切穿球面或者深度不足的问题，单凹坑的截面采用圆弧回转结构，边缘与球面做平滑过渡，不存在尖锐棱边，这一细节既符合实际产品的注塑成型工艺要求——避免注塑时出现应力集中导致的凹坑边缘开裂，也能减少飞行过程中棱边带来的额外风阻。建模过程中要随时检查球面的曲率连续性，凹坑与基体球面的衔接处要保持G1连续，不能出现明显的拼接棱线，否则在做渲染或者后续的流体仿真时，会出现局部应力或者流场计算的偏差。

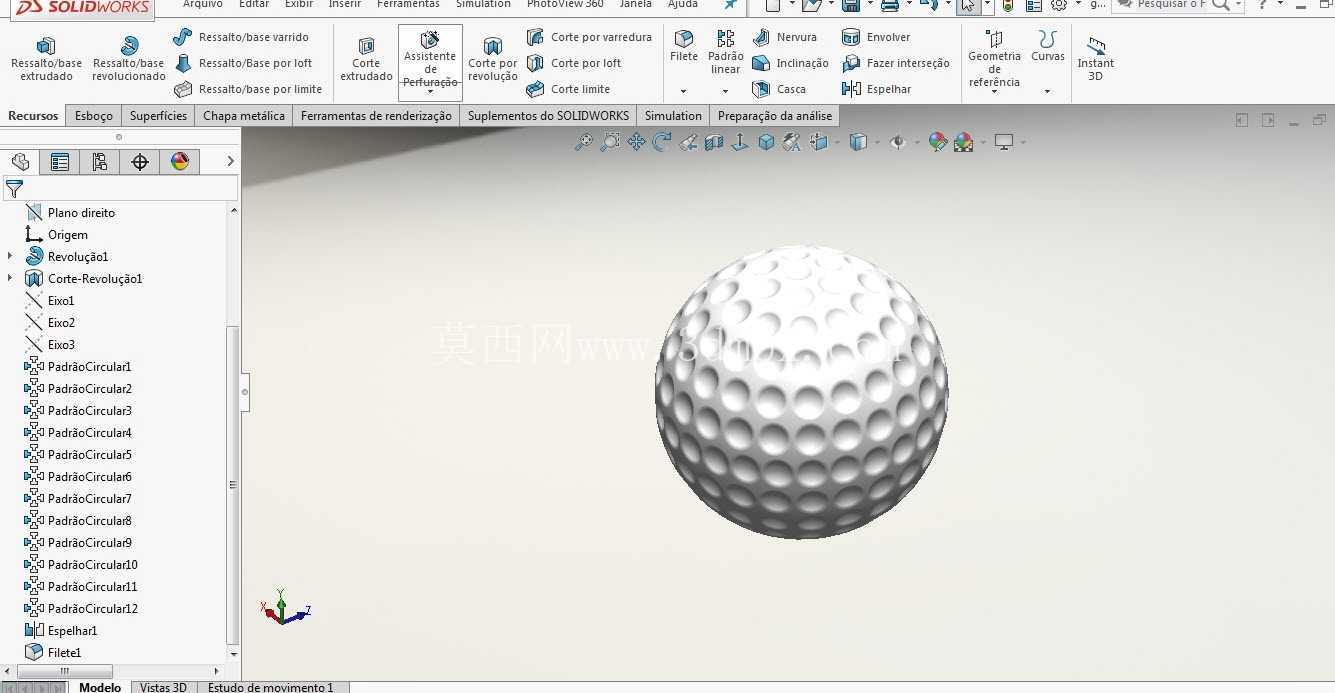

很多新手在做这类球面建模时，容易直接用线性阵列或者简单的圆周阵列处理凹坑，最终在球面的上下极点位置出现凹坑拉伸变形、甚至特征失效的问题，正确的建模逻辑是先基于球面的UV参数做等距点排布，每个点对应一个凹坑的放置位置，再以每个点的法向为方向做凹坑切除，这样能保证所有凹坑的深度、开口形状完全一致，不会出现位置偏差。另外要注意凹坑的开口直径与间距的比例，常规高尔夫球的凹坑间距要保持在凹坑直径的0.1-0.2倍之间，间距过大会导致球面光滑区域占比过高，无法达到预期的减阻效果，间距过小则会导致凹坑之间的凸棱过薄，无论是实际注塑生产还是3D打印验证，都容易出现凸棱断裂、填充不足的问题。

从实际使用的角度出发，这类球体的尺寸公差要求集中在球面圆度与凹坑深度一致性上，圆度偏差过大会导致球在滚动时出现跳动，影响推杆的准确性，凹坑深度偏差则会直接改变飞行过程中的升阻比，导致同等击球力度下飞行距离出现明显波动。建模时要在球心建立基准坐标系，所有特征都基于该坐标系做对称约束，方便后续做工程图时标注各位置的尺寸公差，也便于后续导入仿真软件做流场分析时直接调用坐标系设置边界条件。另外，整个球体建模完成后要做实体完整性检查，确保没有碎面、重叠面或者非流形几何问题，不管是后续做模具设计拆分，还是做3D打印手板验证，都能直接导入使用，不需要额外做几何修复。
