重型双槽滑板轮结构设计方案

这款重型滑板轮主要面向长距离代步、重载滑行以及专业滑板运动的高强度使用场景，区别于普通休闲滑板的轻量化轮体，其结构设计优先考虑大载荷下的形变量控制、高速滑行的稳定性以及复杂路面的通过性。从实际使用场景来看，这类轮体常被应用在速降滑板、电动滑板以及重载货运滑板的行走机构中，需要承受使用者体重加随身装备的总载荷，部分商用场景下甚至要承载上百公斤的货物重量，同时还要应对柏油路面细微颗粒、人行道接缝、小坡度颠簸带来的连续冲击，因此轮体的结构强度、轮缘的抗冲击性能是设计阶段的核心考量指标。

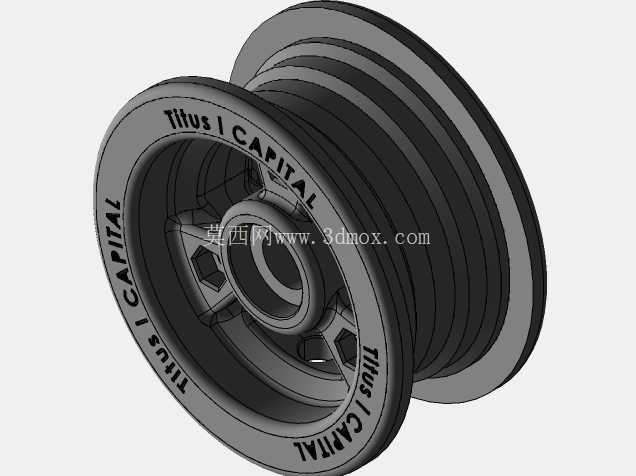

从功能特性上看，该轮体采用双槽式的轮面结构，两道环形凹槽的设计并非装饰用途，一方面可以在滑行过程中引导轮体与地面接触的形变区域，让橡胶或聚氨酯轮面的压缩形变集中在槽位对应的区域，避免轮面过度形变导致的滑行阻力骤增；另一方面双槽结构可以在轮体经过微小凸起路面时，让凸起部分嵌入槽内，减少轮体的跳动量，提升高速滑行时的贴地性能。轮体两侧的轮缘做了加厚处理，相比普通平轮的薄轮缘，加厚轮缘在侧滑、转弯压弯时能够承受更大的侧向载荷，避免轮缘受侧向力过大出现崩边、开裂的问题，同时轮缘上的标识区域做了凹陷式设计，印刷的标识不会因为滑行过程中的摩擦快速磨损，也不会因为标识凸起影响轮体的动平衡性能。

设计思路上，这款轮体采用了轮毂与轮面分体式的结构逻辑，内部的支撑轮毂做了多辐条镂空设计，辐条的截面采用梯形加强结构，在保证整体支撑强度的前提下尽可能降低轮体的自重，避免轮体过重导致滑行时的转动惯量过大，影响起步加速和制动的响应速度。轮毂中心的安装孔采用了阶梯式设计，适配标准尺寸的滑板轴承，孔位的同轴度公差控制在0.02mm以内，保证轴承压装后不会出现偏摆，减少高速滑行时的轮体跳动。轮毂与外圈轮面的结合面做了多道环形卡槽设计，轮面浇注成型时，聚氨酯材料会填充进卡槽内，形成机械咬合结构，避免大载荷滑行时轮面与轮毂之间出现相对转动，导致轮体打滑失效。

从安装边界和尺寸参数来看，这款轮体的外径适配主流长板的轮位安装空间，轮体宽度比普通休闲滑板轮宽15%左右，安装时需要确认滑板支架的轮轴长度以及桥钉的突出量，避免轮体转动时与支架或者板面发生摩擦。中心安装孔的尺寸适配标准608系列滑板轴承，压装轴承时需要保证两侧轴承的安装深度一致，轴承端面与轮毂定位面完全贴合，避免出现轴承偏载导致的转动卡滞。轮体的安装轴向间隙需要控制在0.1mm到0.3mm之间，间隙过小会导致轮体转动时与支架侧端面摩擦，增加滑行阻力；间隙过大则会导致轮体在滑行时出现轴向窜动，影响滑行的稳定性。

在实际选型应用中，这类重型轮体的硬度通常控制在78A到85A之间，兼顾粗糙路面的减震性能和光滑路面的滑行效率，双槽结构的轮面在湿滑路面滑行时，槽位还可以起到导流作用，减少轮面与地面之间的水膜面积，提升湿滑路面的抓地力，避免侧滑。轮体的整体动平衡等级按照G6.3级设计，在时速40公里的滑行速度下不会出现明显的轮体振动，保证高速滑行时的操控稳定性。针对不同的使用场景，轮体的轮面材质可以做适配调整，用于场地道具滑行的版本可以适当提升轮面硬度，减少道具上的滑动阻力；用于长途代步的版本可以适当降低硬度，提升路面颠簸的过滤效果，降低长时间滑行的震脚感。
