工业离心式抽风机泵体结构设计

这款抽风机泵体总成是工业通风系统的核心组成部件，主要应用于工厂车间排风除尘、生产设备废气抽排、暖通系统空气输送等场景，可适配各类需要负压通风的工业生产环境，在木工车间除尘、焊接工位排烟、化工车间废气外排、食品加工车间通风换气等场景中都能发挥稳定作用，能够为作业空间提供持续稳定的负压气流，将生产过程中产生的粉尘、有害烟气、闷热空气快速抽排至室外，保障作业环境的空气质量与生产安全。

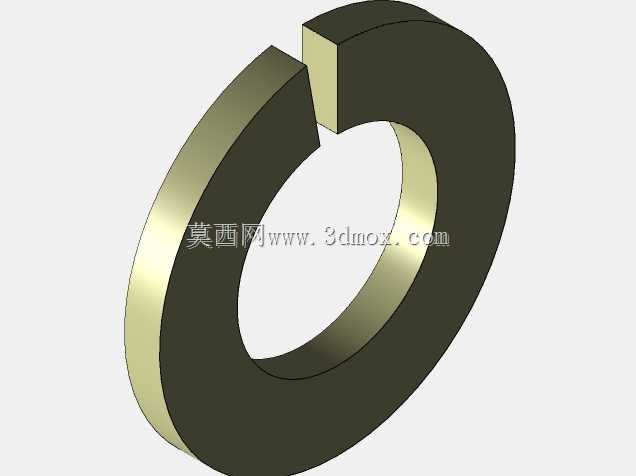

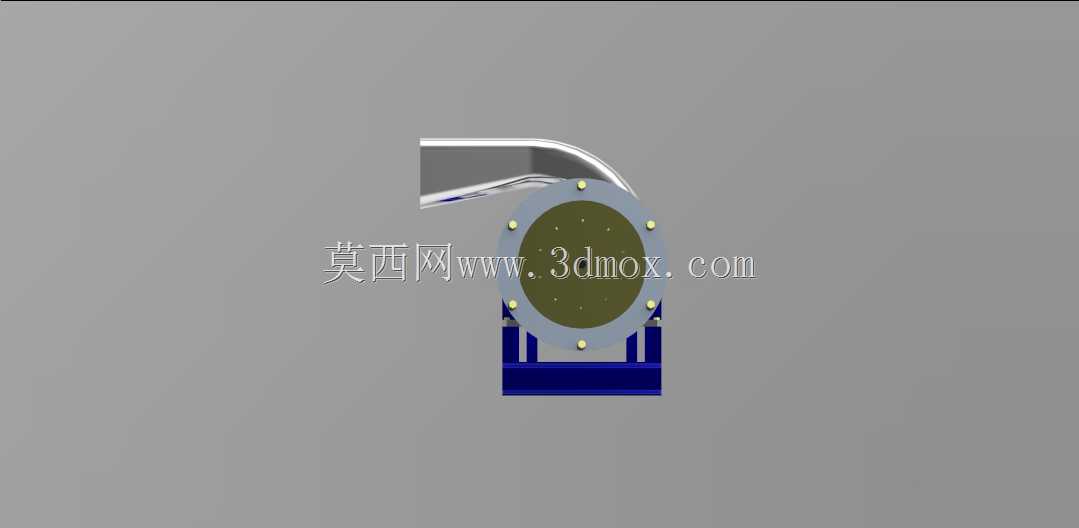

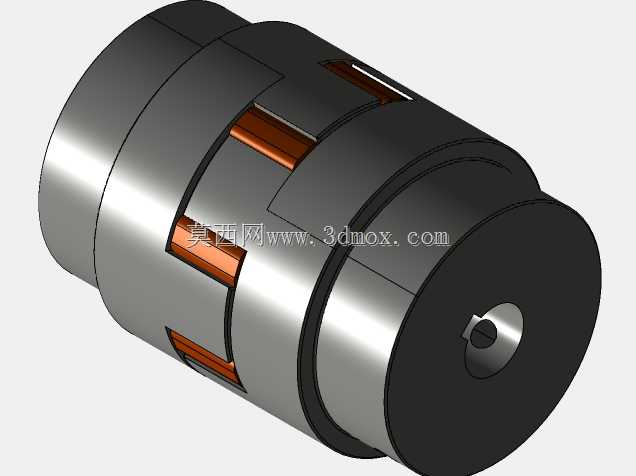

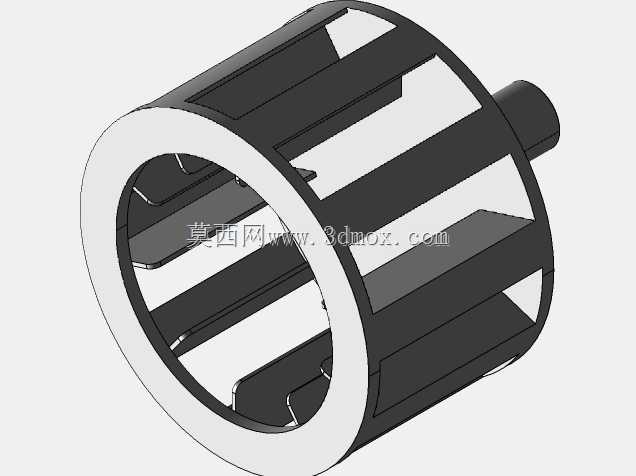

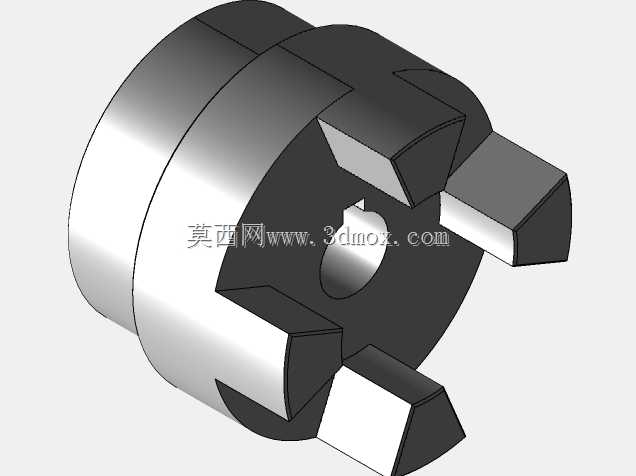

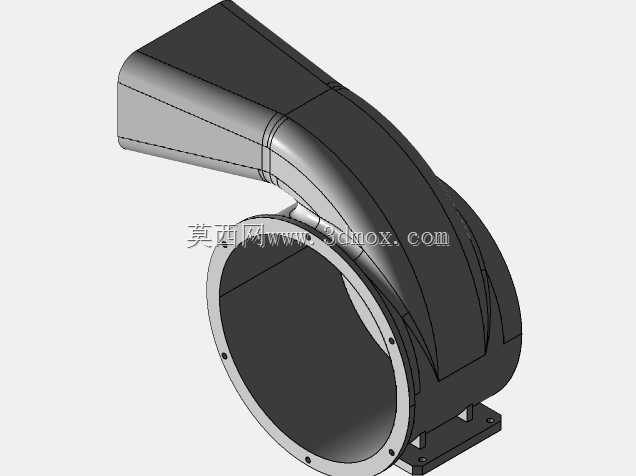

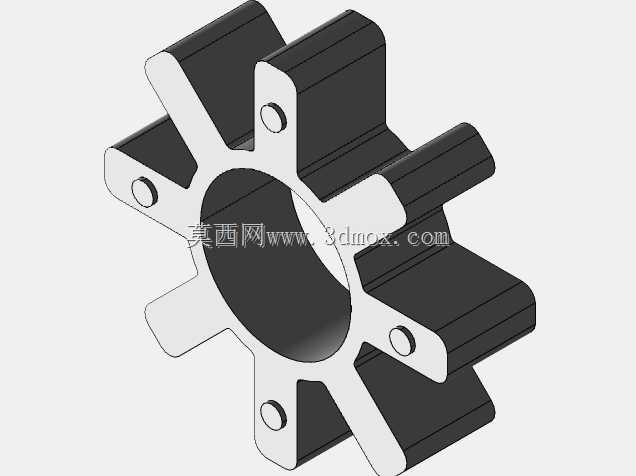

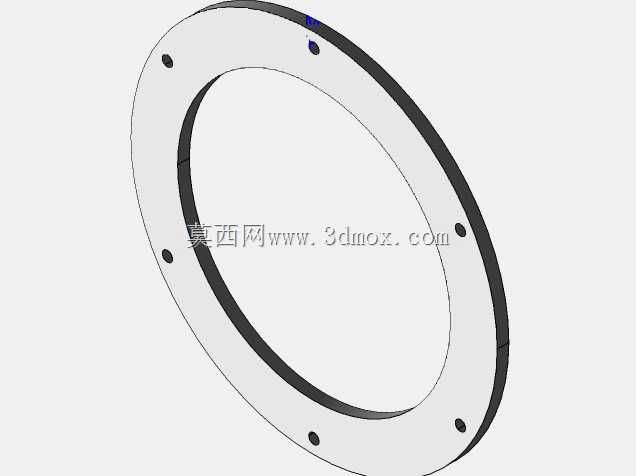

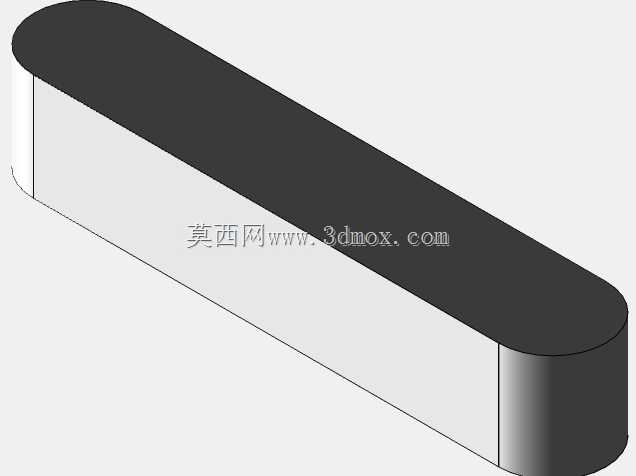

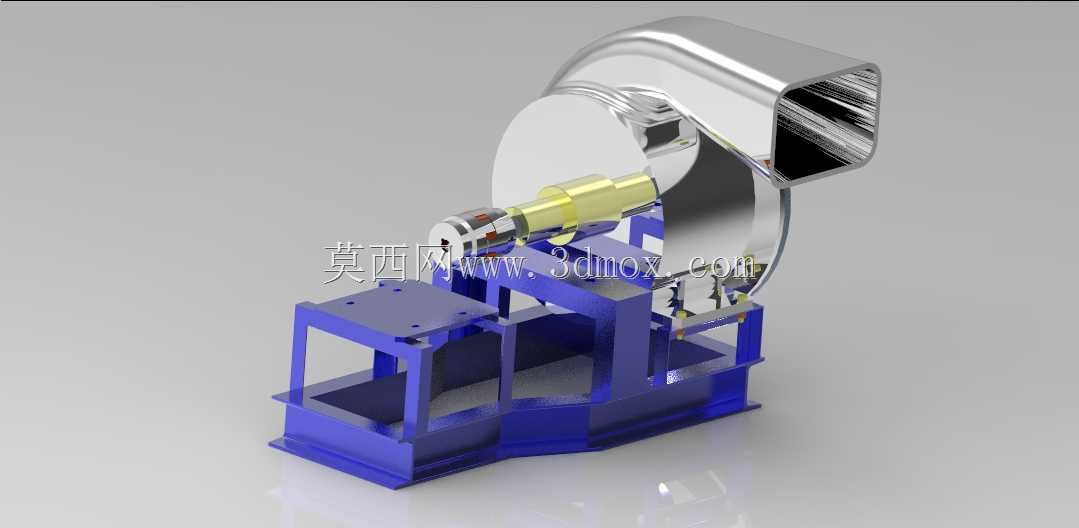

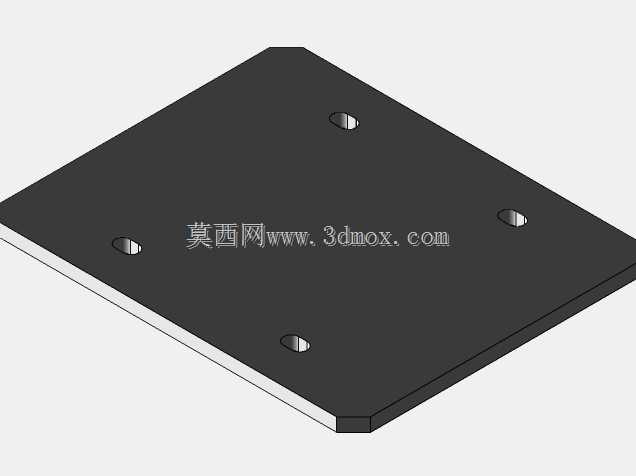

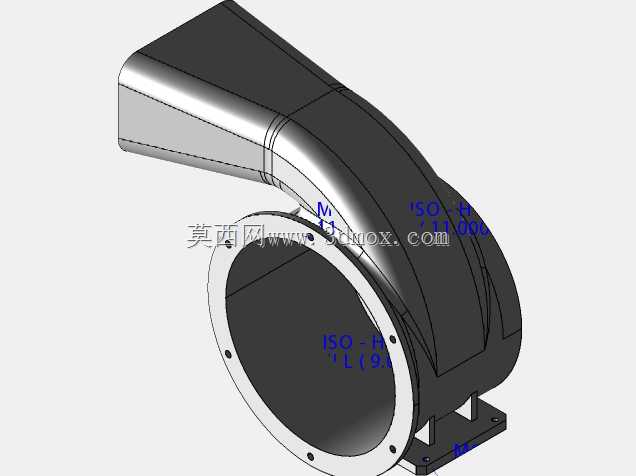

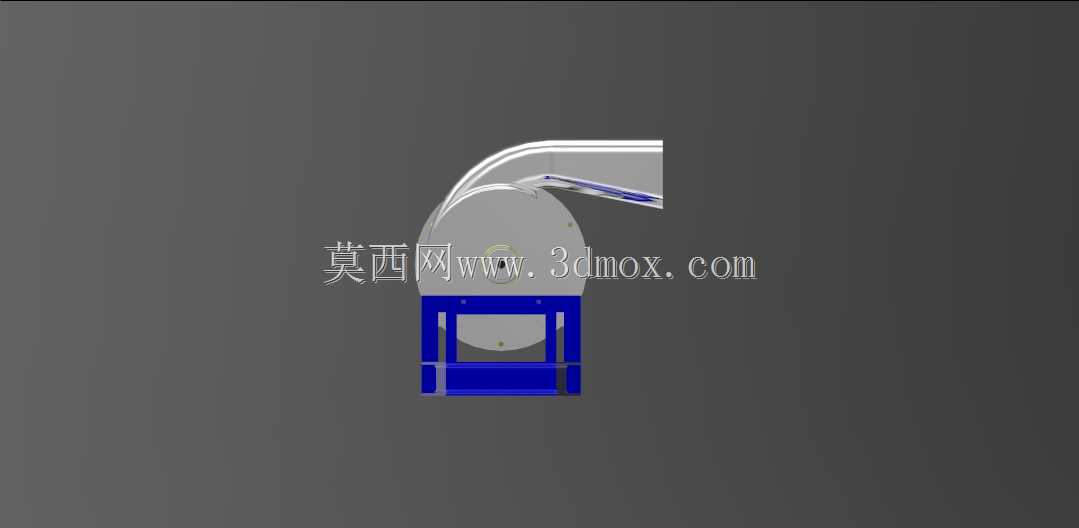

该部件为抽风机的泵体总成部分，不含配套电机总成，核心功能是通过内部叶轮高速旋转产生的离心力形成负压差，引导气流从轴向进风口进入蜗壳流道，经过流道的导流增压后从方形出风口高速排出，完成气流的输送与抽排过程。整体结构采用分体式设计，下部为一体式焊接安装底座，底座预留了多组标准安装孔位，可直接通过螺栓固定在混凝土基础或者钢制安装支架上，安装时需要保证底座平面的水平度偏差不超过千分之二，避免运行过程中产生额外振动影响设备寿命。上部蜗壳采用流线型变截面流道设计，流道内壁光滑过渡，能够有效降低气流在蜗壳内部的湍流损耗，提升风机的运行效率，出风口采用方形法兰接口，可直接对接方形通风管道，接口处预留密封垫安装槽，方便用户加装密封材料减少漏风损失。

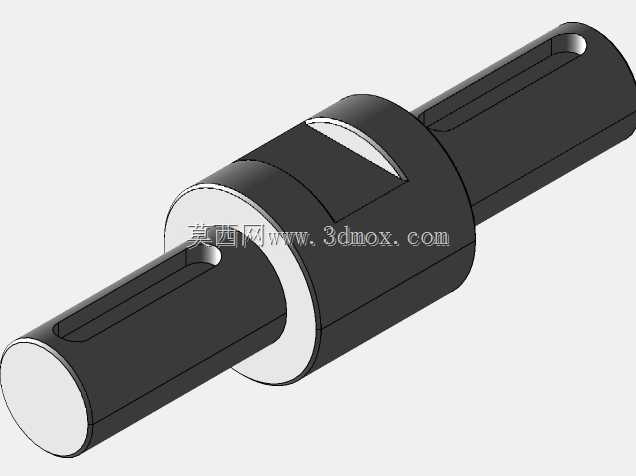

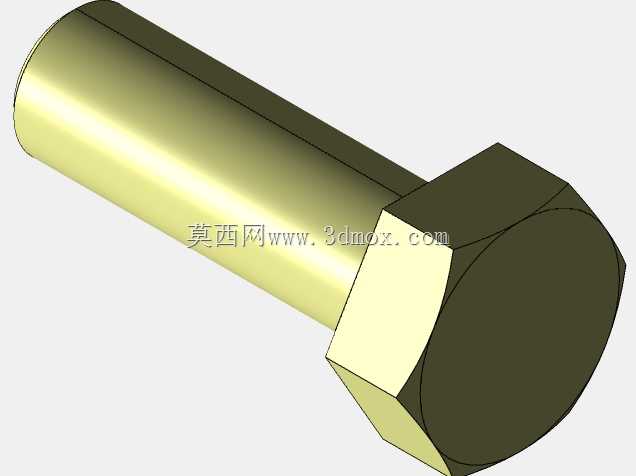

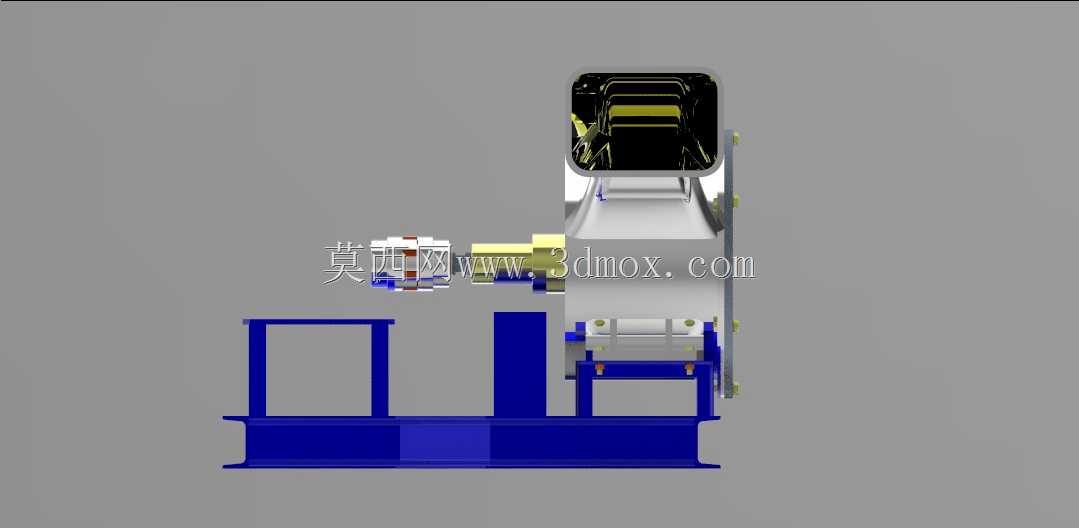

设计过程中充分考虑了设备的运行稳定性与维护便捷性，蜗壳与底座之间采用螺栓连接的可拆卸结构，后期维护时可以单独拆开蜗壳清理内部积尘或者更换叶轮部件，无需拆卸整个安装底座。轴承座集成在蜗壳侧部的支撑结构上，与蜗壳主体采用一体化加工定位，保证了传动轴的同轴度要求，能够减少叶轮运行时的径向跳动，降低运行噪音与轴承磨损速度。整体安装边界紧凑，底座的长宽尺寸适配多数工业通风场景的安装空间要求，出风口的朝向可根据现场管道排布需求在安装时调整适配，进风口的标准圆形接口可对接软连接或者硬管进风管路，能够灵活适配不同的现场安装条件。结构件的受力部位均做了加强筋设计，在保证整体结构强度的前提下尽可能降低了部件自重，既能够承受叶轮高速运行产生的动载荷，也方便现场的吊装与安装作业。
