户外攀岩作业用快挂安全扣结构设计

这款快挂扣件的设计核心围绕户外高空作业、攀岩运动场景下的快速连接与承重安全需求展开，区别于普通民用挂扣，其结构设计优先考虑动态载荷下的锁止可靠性，避免意外开启引发的安全风险。从实际使用场景来看，该类扣件不仅应用于攀岩运动中的绳索与安全带、保护点的快速连接，也可拓展用于高空作业装备挂载、户外探险装备临时固定、工业检修场景下的工具防坠挂载等场景，不同场景下对扣件的载荷方向、开启便捷性、锁止抗误触能力的要求各有差异，设计过程中需要平衡单手操作的便捷性与锁止结构的防误开性能。

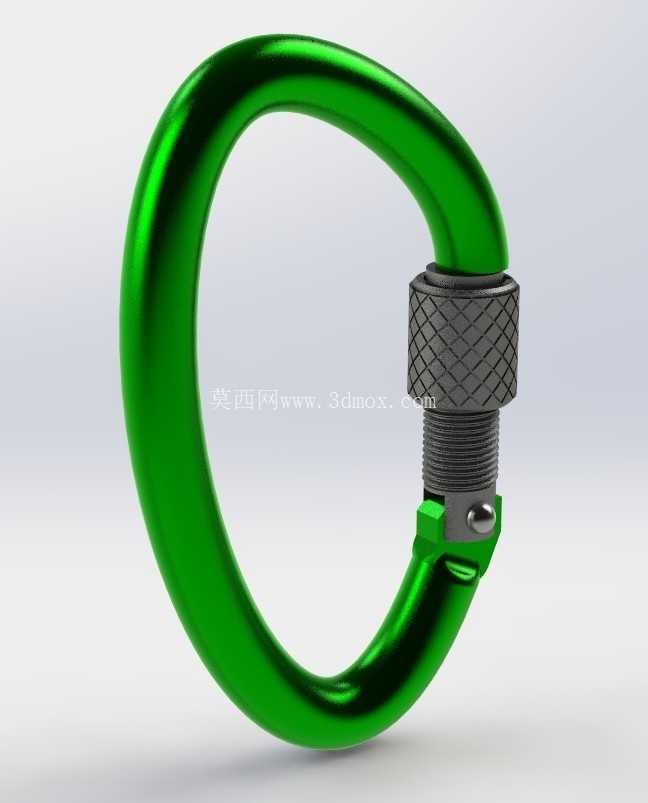

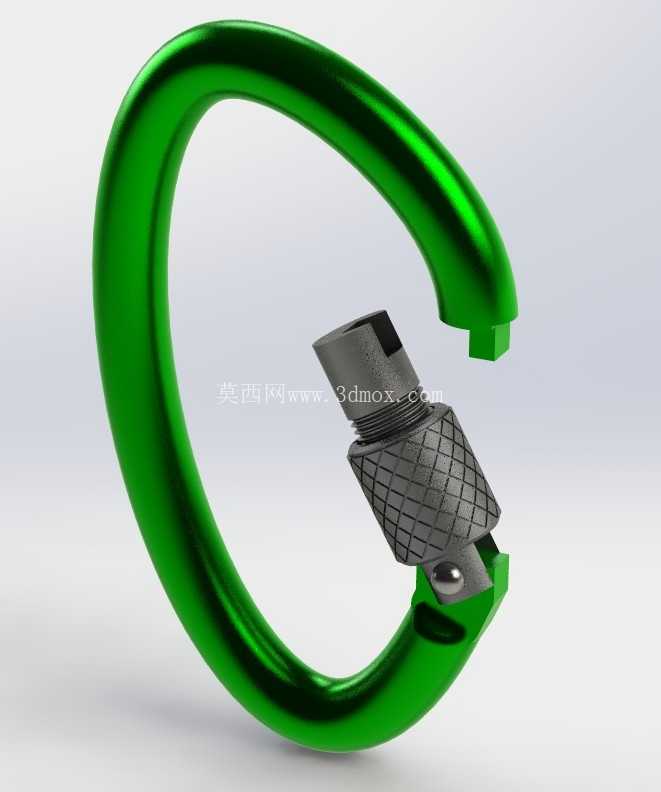

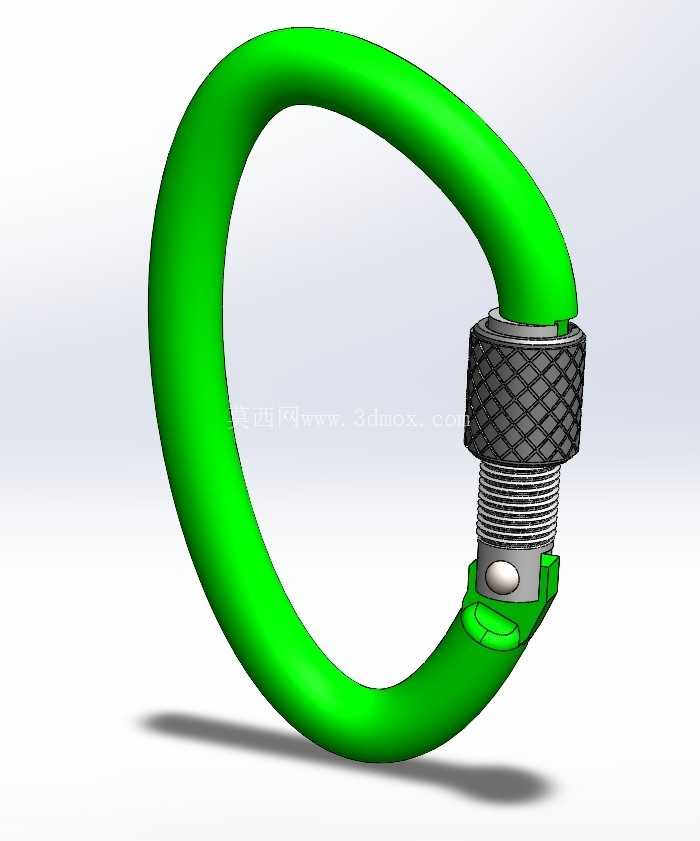

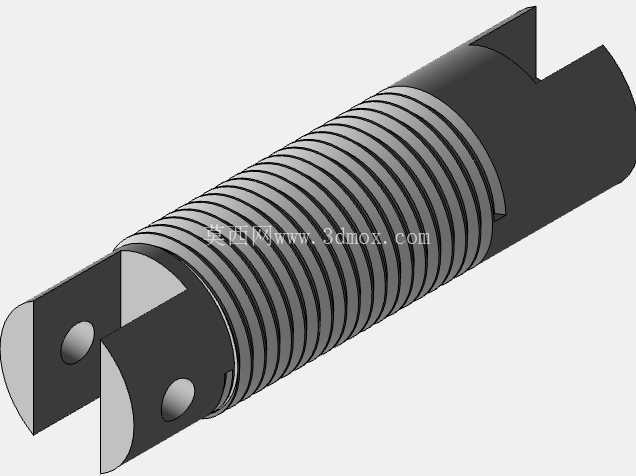

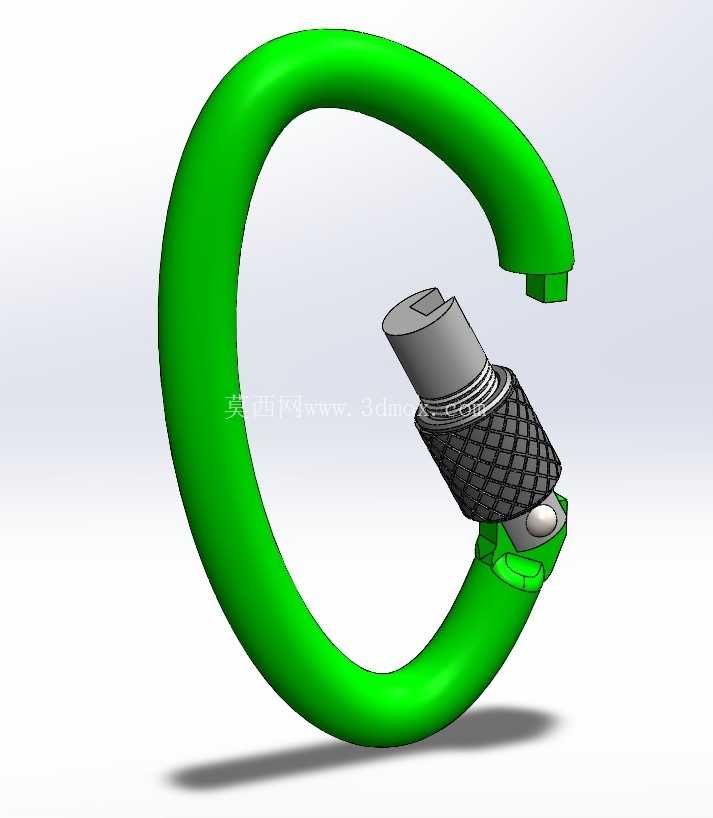

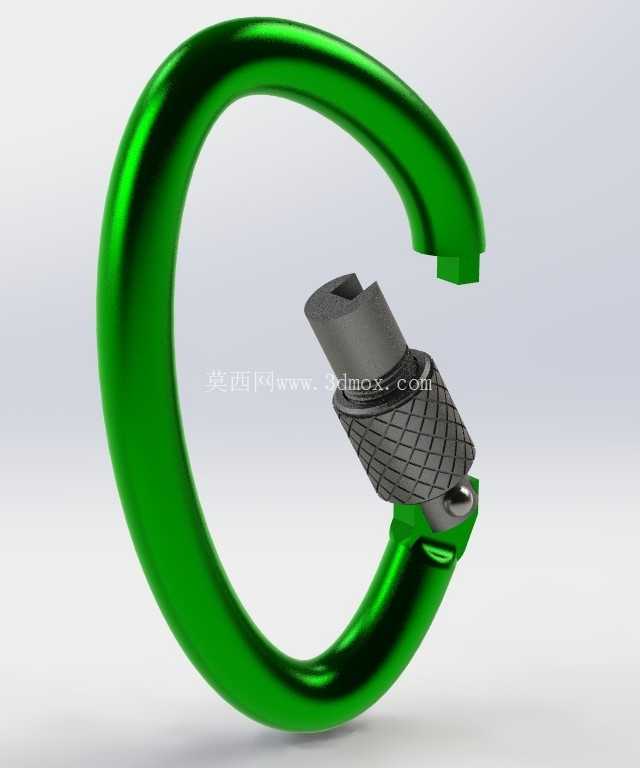

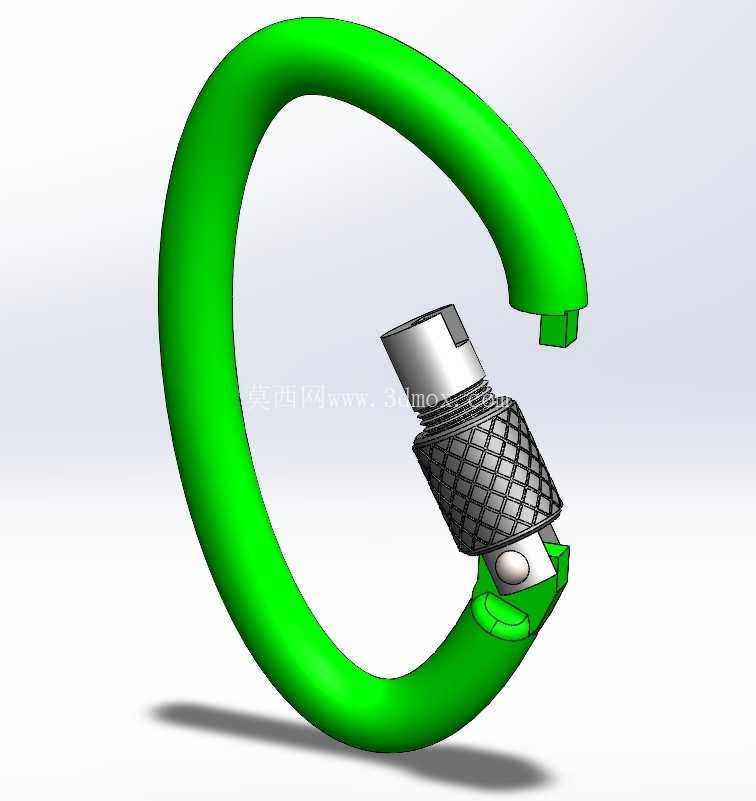

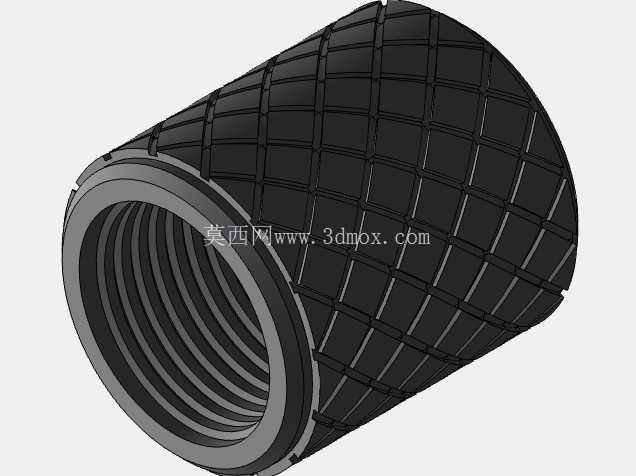

从功能特性来看，该扣件采用C型主环搭配旋转锁止套筒的结构，主环为闭合式承力主体，开口端通过锁止套筒实现开合控制，锁止套筒表面设置菱形滚花纹理，该纹理并非装饰性设计，而是考虑到户外使用时佩戴防滑手套、手部沾有水渍或泥沙的工况下，仍能提供足够的旋转摩擦力，避免操作时打滑。锁止套筒内部设置定位卡合结构，当套筒旋转至锁止位置时，会与主环开口端的凸台完全卡合，此时即使受到横向、纵向的意外冲击力，套筒也不会自行回转解锁，只有主动施加旋转力矩并沿轴向推动套筒，才能打开开口完成挂载或摘取操作，这种结构相比传统的弹簧按压式锁扣，抗误触能力更强，适合在复杂晃动的作业场景下使用。

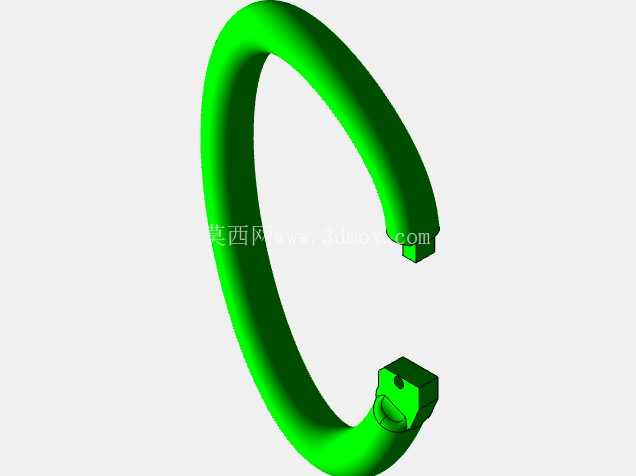

设计过程中，主环的曲率经过多轮载荷仿真验证，C型环的圆弧过渡处没有应力集中的直角结构，整体截面为渐变式椭圆设计，在开口端与锁止套筒配合的位置截面厚度更大，对应挂载时绳索或挂点接触的位置则做了圆滑过渡处理，避免绳索长期与尖锐边缘摩擦出现磨损。主环的内侧弧度贴合常规攀岩绳索、扁带的接触曲率，不会出现局部应力集中压伤绳索外层编织层的问题，同时环体的开口尺寸经过测算，能够顺利穿过标准厚度的安全带挂点、8mm-12mm直径的攀岩绳环，同时不会因为开口过大导致锁止行程过长影响操作效率。锁止套筒的内部设置有复位弹簧，当完成挂载操作松开套筒后，弹簧会推动套筒自动回弹至锁止位置，配合旋转定位结构，无需手动额外确认即可完成锁止，减少高空作业时的操作步骤，降低操作失误概率。

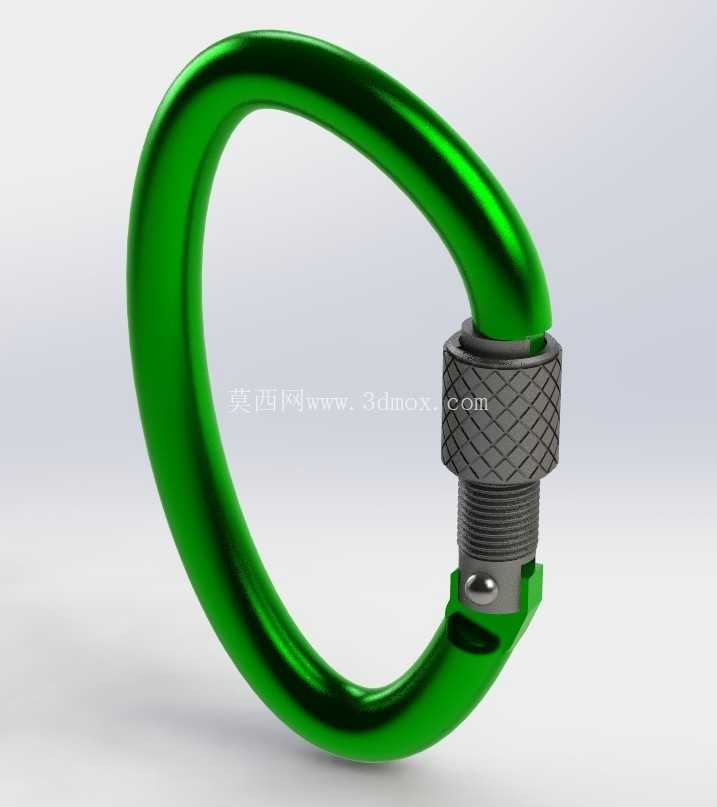

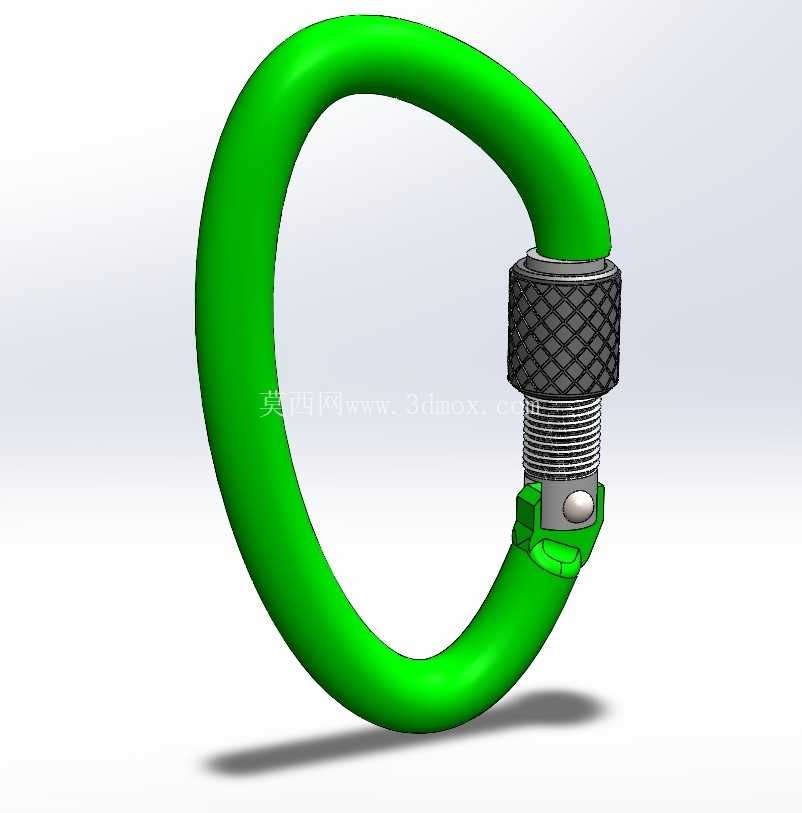

从安装边界与尺寸适配来看，该扣件的整体环体内径满足常规挂载需求，可同时容纳2根标准攀岩扁带或单根主绳的绳结通过，锁止套筒的外径控制在适合单手握持的尺寸范围内，佩戴薄款作业手套时也能轻松完成旋转解锁动作。主环的表面采用阳极氧化处理层，不同的颜色对应不同的额定载荷等级，图中展示的绿色款对应常规攀岩作业的承重等级，氧化层不仅起到防锈防腐蚀的作用，也能在长期与金属挂点、岩石摩擦的过程中保护内部基材，避免表面出现划痕后产生应力集中点。锁止套筒与主环配合的间隙经过严格控制，既保证旋转动作顺畅无卡滞，又不会因为间隙过大导致泥沙、灰尘进入内部卡滞弹簧结构，适配户外高粉尘、高湿度的使用环境。

在结构细节设计上，锁止套筒与主环的配合位置设置有防尘密封圈，能够阻挡大部分泥沙、雨水进入内部的弹簧与转轴结构，延长扣件的维护周期，即使在雨天或者多泥沙的岩壁环境下使用，也不会出现锁止结构卡滞无法开启的问题。主环的承力方向经过优化，额定载荷方向沿环体的长轴方向，此时整个环体的应力分布最为均匀，不会出现局部应力过载的情况，设计时也在环体的非承力侧做了轻微的减重处理，在不影响整体结构强度的前提下降低扣件自重，减少长时间挂载在安全带上的负重感。锁止套筒上的滚花深度经过实际测试，既能够提供足够的摩擦力，又不会因为纹理过深勾挂衣物、绳索纤维，避免操作时出现意外牵扯的问题。
