三通法兰连接式工业球阀结构设计

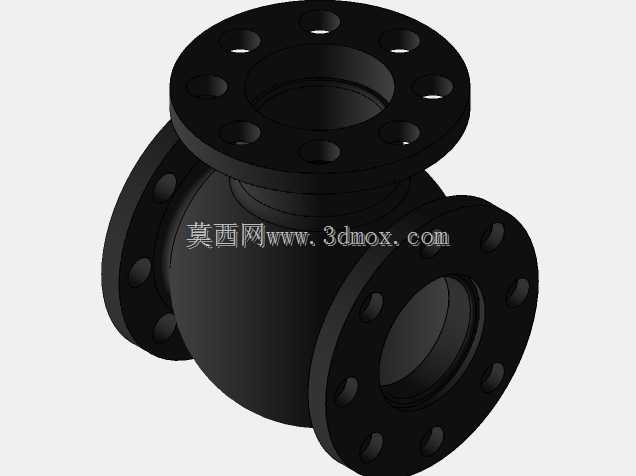

这款三通法兰球阀的三维结构，是针对工业流体管路多通路换向场景开发的结构方案，在化工介质输送、市政给排水管网、暖通空调循环水系统、油气集输支线这类需要对流体进行分流、合流或者流向切换的工位上，这类阀件是管路系统里的核心控制部件。不同于普通两通球阀仅能实现通断控制，三通结构可以在不增设额外管路分支阀组的前提下，完成单路进双路出、双路进单路出或者不同管路间的流向切换，能大幅简化管路排布，减少管路接头数量，降低系统泄漏点风险。从结构设计逻辑来看，阀体采用三通等径球体容腔设计，内部球体的流道开孔与三个法兰接口通径保持一致，在全开状态下流道无明显缩径，流体经过阀体时的局部阻力损失更小，能降低管路输送过程中的动力损耗。三个连接端全部采用凸面法兰结构，法兰盘上的螺栓孔沿圆周均布，适配对应压力等级的标准法兰安装尺寸，安装时只需匹配对应规格的螺栓、密封垫片即可完成与管路的对接，现场安装对位便捷，后期维护拆卸也不需要大范围改动周边管路。阀体的中腔采用对称式壁厚设计，在满足公称压力下的强度要求的同时，尽可能控制阀体整体重量，避免不必要的材料冗余。法兰盘与阀体主体采用一体化铸造成型的结构思路，避免焊接连接带来的焊缝应力集中问题，提升阀体在压力波动工况下的结构可靠性。从安装边界来看，三个法兰接口的轴线处于同一平面，相互之间呈90度垂直分布，安装时需要预留足够的操作空间来适配手柄或者执行器的安装，同时要保证法兰对接面的平行度偏差在允许范围内，避免密封垫片受压不均产生泄漏。球体与阀座的密封面采用球面配合结构，在换向操作时的转动扭矩更小，手动操作时不需要过大的操作力，也适配气动、电动执行器的加装需求，能满足远程自动化控制的改造需要。在实际选型应用中，这类三通阀可以替代传统管路中多个两通阀组成的换向阀组，减少管路系统的占用空间，同时降低多阀组联动控制的逻辑复杂度，在中小通径的工业管路、建筑设备配套管路中应用十分广泛。建模过程中对法兰密封面、螺栓孔位置、球体流道的同轴度都做了精准的结构还原，能直接用于管路系统的装配干涉检查、安装空间校核，也可以作为同类阀件改型设计的基础结构参考。
