Intex泳池梯替换式梯形衬套结构设计

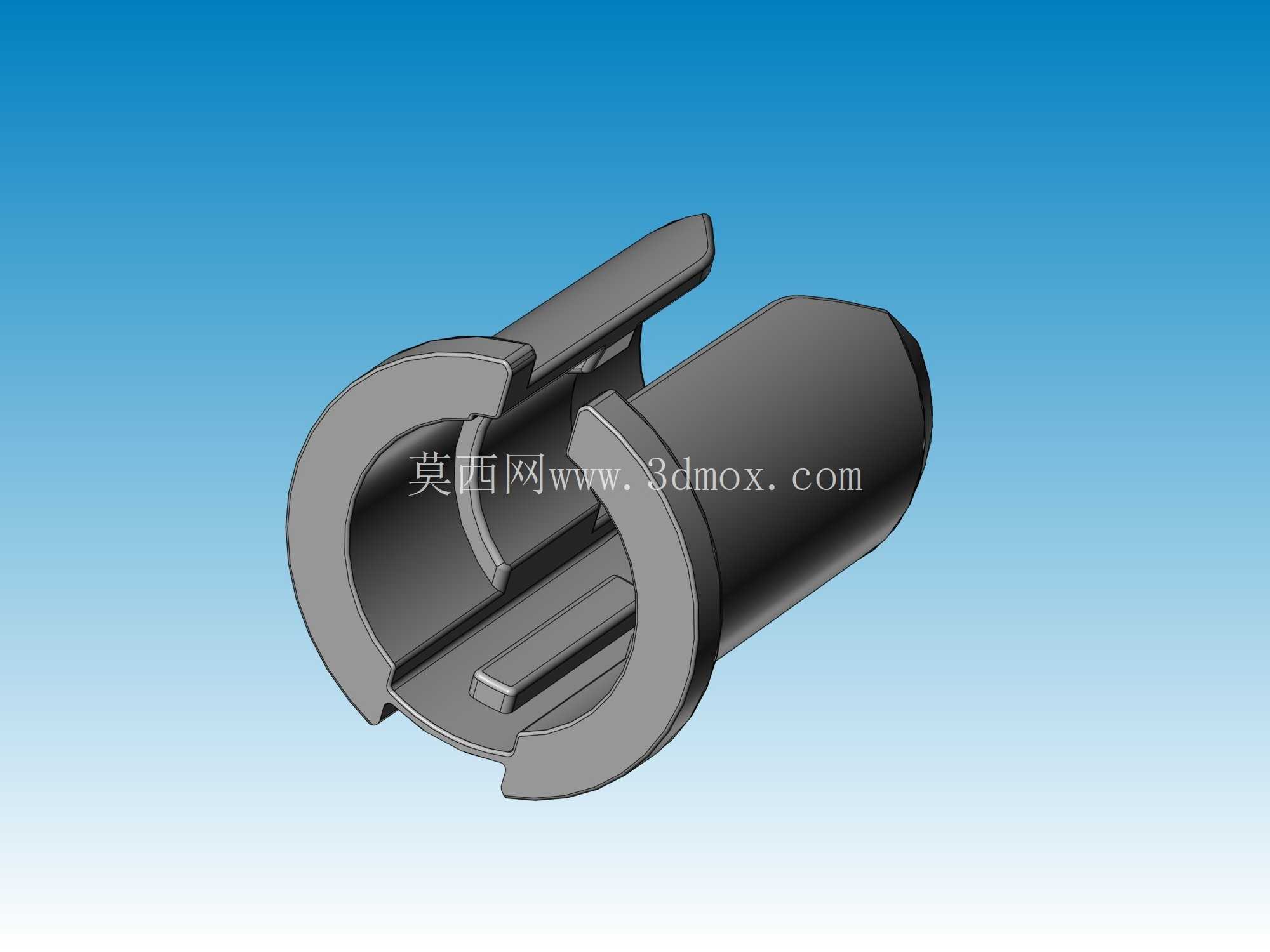

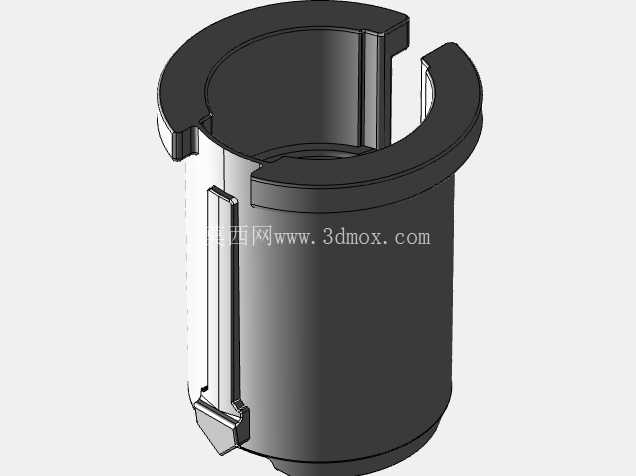

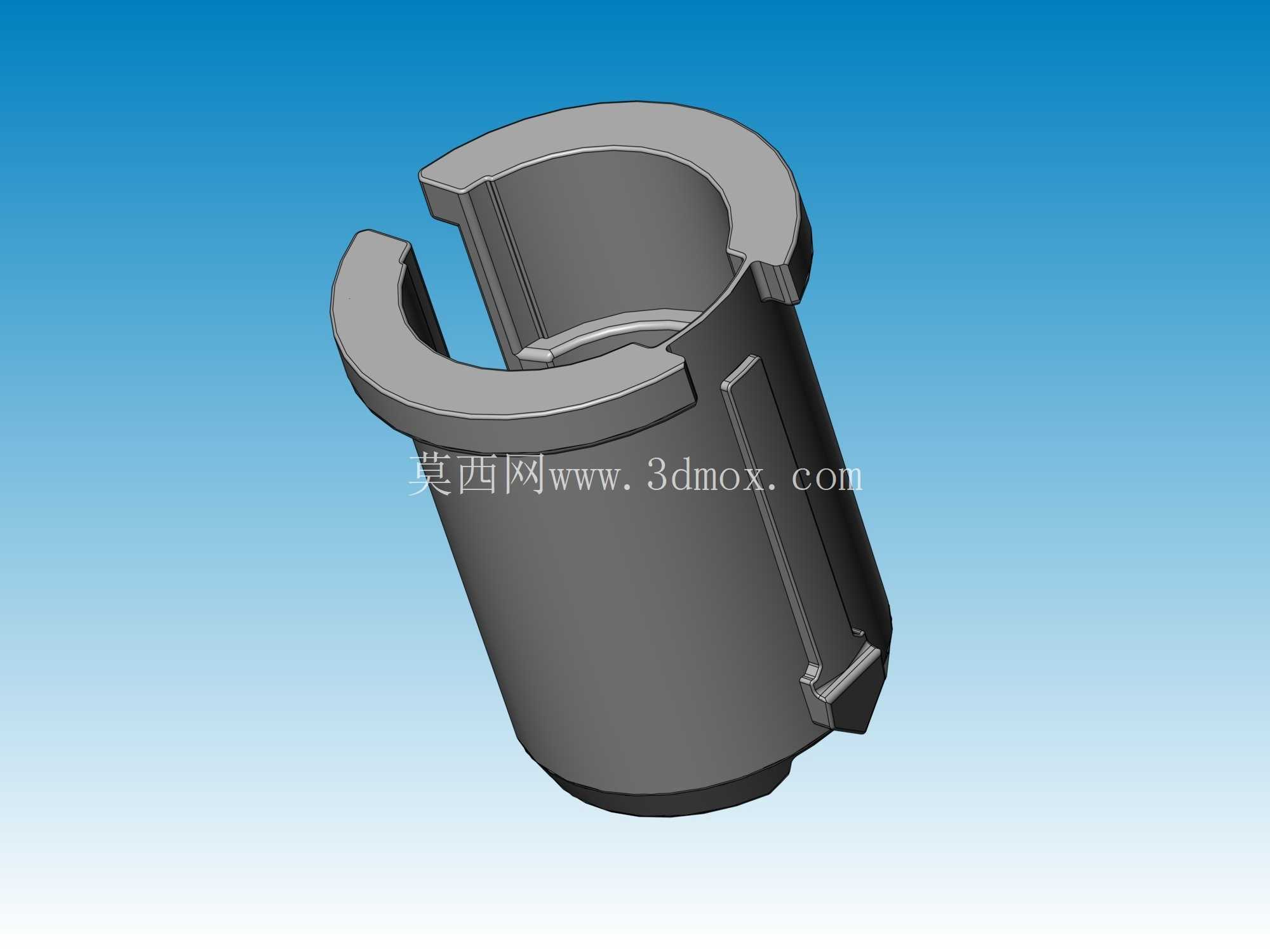

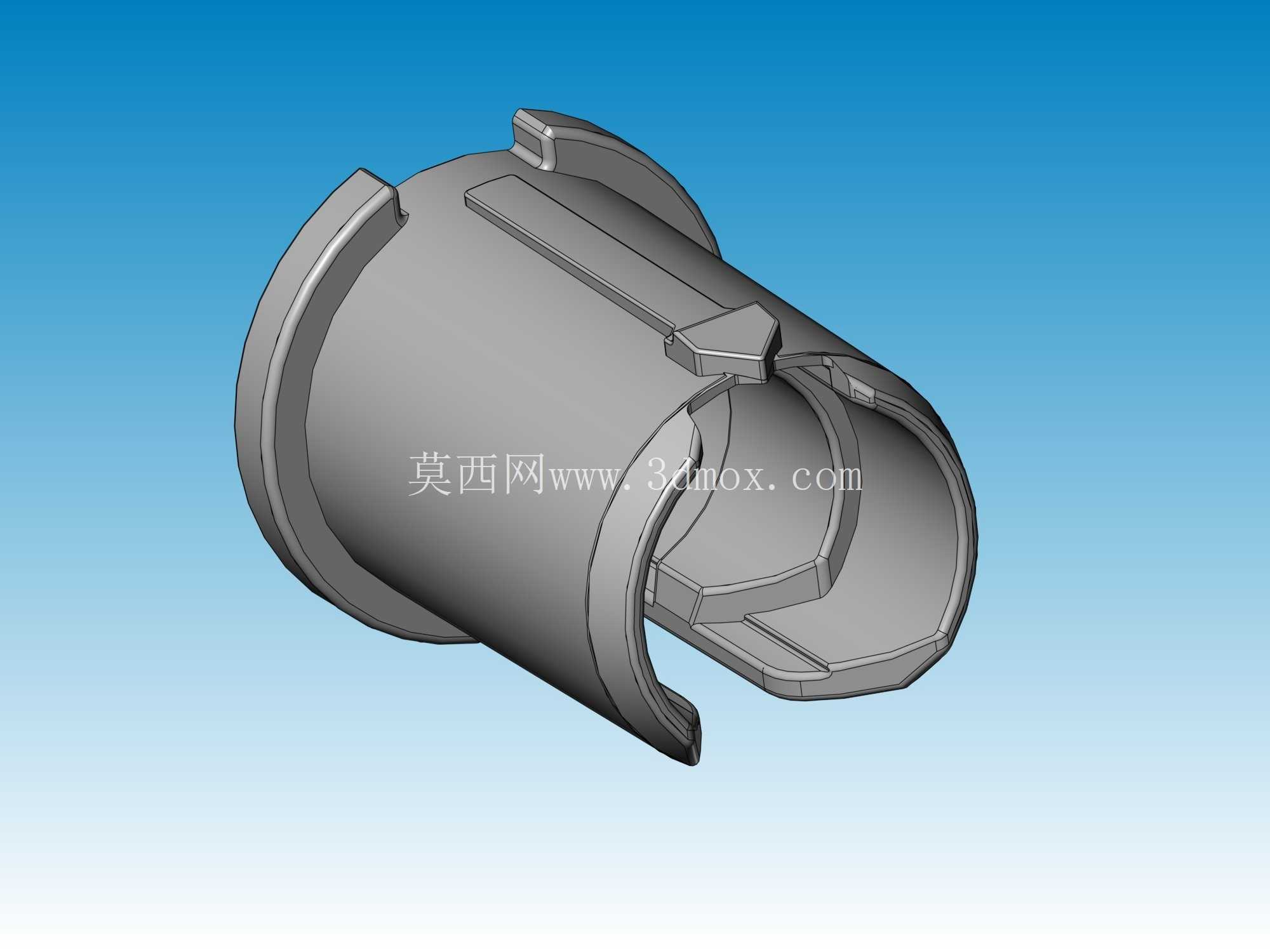

　　户外泳池配套的入水梯在长期使用过程中，金属梯管与梯步安装孔位之间会因频繁踩踏受力、水体浸泡出现磨损松旷，甚至出现金属管端毛刺刮蹭泳客肢体的隐患，这款替换衬套正是针对Intex系列泳池梯的安装间隙做的适配结构，主要用于填充梯管与安装位的配合间隙，同时隔绝金属件与硬质梯步基材的直接接触，降低摩擦异响与磨损速率。从结构形态来看，衬套主体为一端带外翻挡边的中空套筒结构，套筒侧壁开设轴向通槽，既可以在安装时提供足够的形变余量，适配梯管外径的微小公差，也能在长期使用中抵消温度变化带来的材料胀缩量，避免出现卡滞或松脱问题。

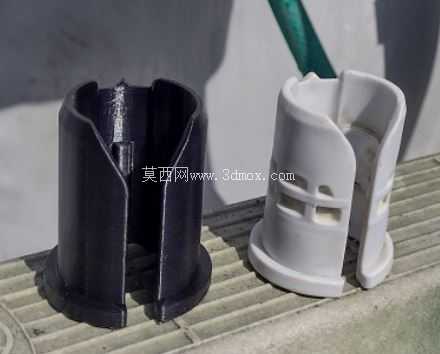

　　外翻挡边的尺寸刚好覆盖梯步安装孔的端面，安装到位后挡边会贴合在梯步表面，既可以限制衬套的轴向窜动，避免衬套滑入梯管内部失去作用，也能遮挡孔位边缘的毛刺，提升使用安全性。套筒内壁设置有轴向凸起的定位筋条，安装后筋条会贴合在金属梯管的对应槽位内，防止衬套与梯管之间出现相对转动，保证配合位置的稳定性。设计过程中优先考虑了增材制造的工艺适配性，整体结构无倒扣、无封闭空腔，打印时无需添加额外支撑结构，采用常规PLA材料打印时，设置6层壁厚即可满足日常使用的强度需求，不需要额外做填充密度的特殊调整，普通桌面级FDM设备即可完成制作。

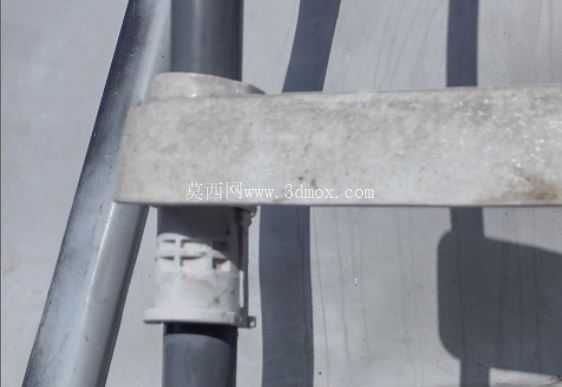

　　安装边界方面，衬套的套筒外径与梯步的安装孔为过渡配合，安装时仅需将衬套对准孔位按压到位，再将金属梯管插入衬套内部即可完成装配，不需要额外的紧固件或粘接剂，后期更换时也可以直接撬出旧衬套替换，维护操作十分简便。考虑到泳池使用场景的特殊性，衬套的挡边边缘做了圆弧过渡处理，没有尖锐棱角，即使长期暴露在泳池周边，也不会对接触的人员造成刮擦伤害。套筒的长度刚好覆盖梯步安装位的整个接触段，能够完全隔绝金属梯管与梯步基材的接触，避免不同材质接触带来的加速腐蚀问题，同时也能分散踩踏时的局部应力，降低梯步安装孔位开裂的风险。

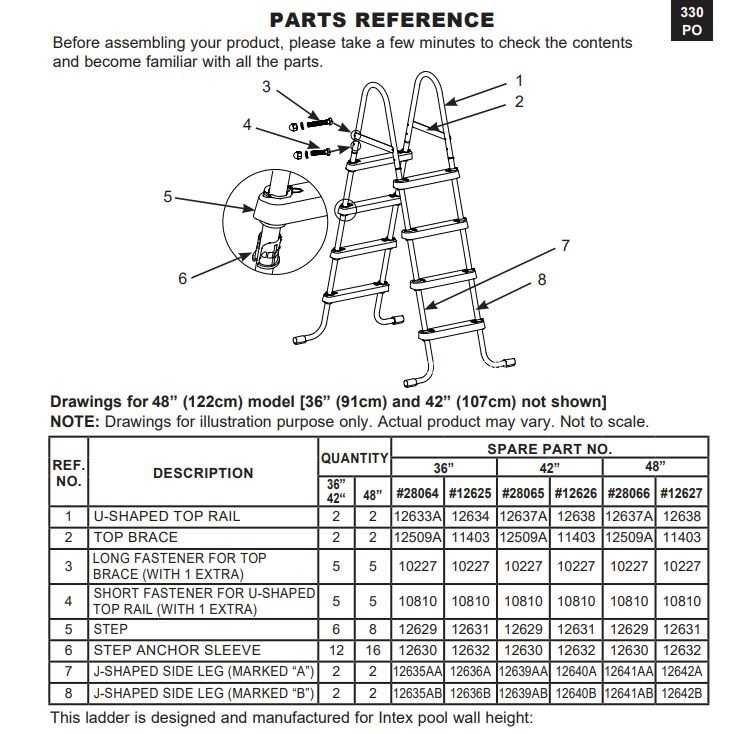

　　实际使用中，这类衬套属于泳池梯的易损消耗件，原厂配件采购周期长、适配型号匹配难度大，通过三维建模完成的适配结构可以快速根据实际磨损情况调整尺寸，针对不同批次泳池梯的孔位公差做微调，不需要开模即可快速制作替换件，大幅降低户外泳池设施的维护成本。结构设计时特意将壁厚控制在兼顾强度与材料消耗的区间，6层壁厚对应的实际厚度约2.4mm，既可以承受成年人踩踏时的径向挤压力，也不会因为壁厚过大导致安装难度提升，轴向通槽的宽度设置为3mm，既保证了足够的形变余量，也不会因为槽宽过大导致衬套配合间隙过大出现晃动。内壁的定位筋条高度设置为1mm，既可以起到周向定位的作用，也不会因为筋条过高导致梯管插入阻力过大，普通用户无需专用工具即可完成安装替换。挡边的外径比安装孔大8mm，足够覆盖孔位周边的磨损区域，即使原有孔位因为长期磨损出现轻微的扩孔问题，衬套安装后依然可以稳定固定，不需要对梯步做额外的修补处理。
