台式曲线锯小型木工切割设备结构

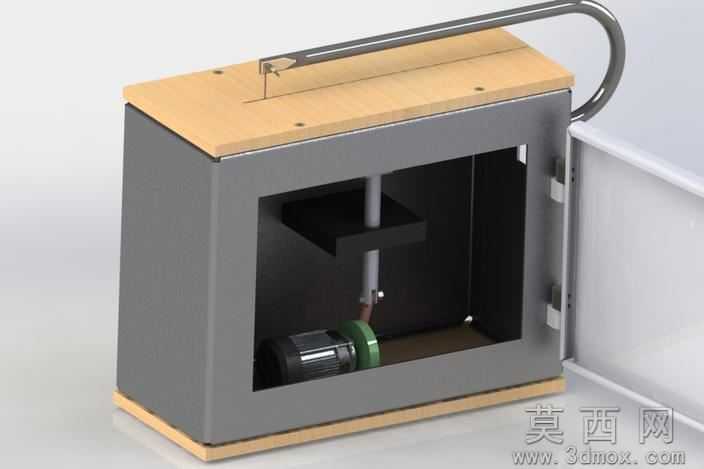

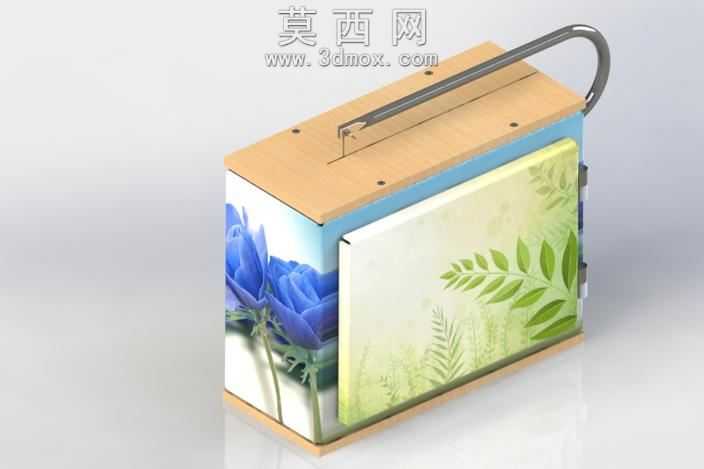

本作品为台式小型曲线锯的三维结构设计，建模阶段采用SolidWorks完成全参数化零件搭建与装配约束，从核心动力单元到外部防护壳体均按照实际加工装配逻辑完成配合校验，避免出现干涉错位问题。建模过程中首先对设备的整体框架进行布局规划，确定外部箱体的尺寸比例，箱体主体采用钣金折弯成型的结构设计，上下边缘搭配木质封边构件，既提升设备放置的稳定性，也能起到缓冲减震的作用。动力传输部分内置驱动电机，通过带轮传动结构将动力传递至竖直方向的锯条驱动轴，带动锯条做上下往复的直线锯切运动，锯条从顶部木质工作台面的预设缝隙中穿出，可针对薄木板、亚克力板、软金属薄板等材料完成曲线轮廓的裁切加工。设备侧面设计有可开合的检修门，通过合页结构与箱体主体连接，日常维护时可直接打开门体对内部的传动部件、电机进行检修调整，无需拆解整个箱体外壳。顶部设置有弧形金属防护扶手，既可以在搬运设备时作为提手使用，也能在锯切作业时阻挡操作人员的手部过于靠近锯条作业区域，提升使用安全性。渲染阶段针对不同部件赋予了对应材质，钣金箱体赋予哑光灰色金属烤漆材质，木质台面与封边赋予浅木色纹理材质，金属传动件赋予亮面金属材质，电机部分赋予黑色工程塑料与金属结合的材质效果，还原真实设备的视觉质感。结构设计上充分考虑小型台式设备的紧凑性需求，将所有动力、传动部件全部集成在封闭箱体内部，既避免传动部件外露带来的安全隐患，也能减少锯切过程中产生的木屑灰尘进入传动结构影响设备寿命，工作台面保持平整开阔，方便操作人员放置待加工工件，灵活调整进给方向完成各类复杂曲线的锯切加工，整体结构简单可靠，加工制造成本较低，适合小型木工工坊、手工爱好者作为桌面加工设备使用。
