小型立式数控铣床结构三维设计

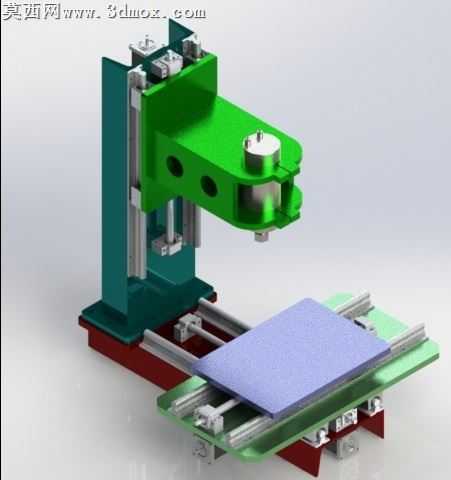

本作品为小型立式数控铣床的三维结构设计，采用三维建模软件完成全零件参数化建模与整机装配，通过渲染模块完成不同部件的材质区分与视觉呈现，清晰展现设备的整体布局与各部件连接关系。建模过程中严格遵循机械设计规范，对床身、立柱、主轴滑枕、十字工作台等核心结构件进行独立建模，各零件间的装配约束完全匹配实际机械装配逻辑，可直观呈现部件间的运动配合关系。材质设置上，床身、立柱等承载结构件采用深绿色铸铁材质表现，凸显设备的刚性支撑属性；导轨、丝杠等传动部件采用金属亮面材质，突出精密传动部件的加工质感；工作台面采用淡紫色磨砂台面材质模拟实际加工工作台的垫板结构，底部支撑结构采用暗红色防锈漆材质区分，不同材质的搭配既符合工业设备的实际涂装逻辑，也让整体结构层次清晰，便于快速识别各功能模块。结构设计上，该立式铣床采用定立柱式布局，主轴滑枕沿立柱竖直导轨实现Z向进给运动，十字工作台沿床身水平导轨分别实现X、Y向进给运动，三轴均采用sbr16型直线导轨作为运动导向部件，搭配1605型滚珠丝杠作为传动部件，驱动端采用L500BK/BF12支座搭配Nema23型步进电机，可实现300mm×200mm×200mm的有效加工行程，整体结构紧凑简洁，传动路径清晰，无冗余结构设计。设计思路围绕小型数控加工设备的简易化、实用化方向展开，在保证基础刚性与运动精度的前提下，尽可能简化结构复杂度，降低设备的加工与装配难度，适合小型零件的铣削加工场景，建模过程中对导轨安装位、丝杠固定座、电机安装位等关键装配位置均做了参数化预留，可根据实际需求快速调整行程参数或更换驱动部件，具备较强的结构拓展性。整机装配完成后通过干涉检查验证各运动部件无行程干涉，运动逻辑符合立式数控铣床的实际加工运动流程，渲染效果还原了工业设备的真实视觉质感，可用于小型数控铣床的结构参考、教学演示或方案展示使用。
