搭载2.2kw主轴的桌面级MPCNC数控加工装置

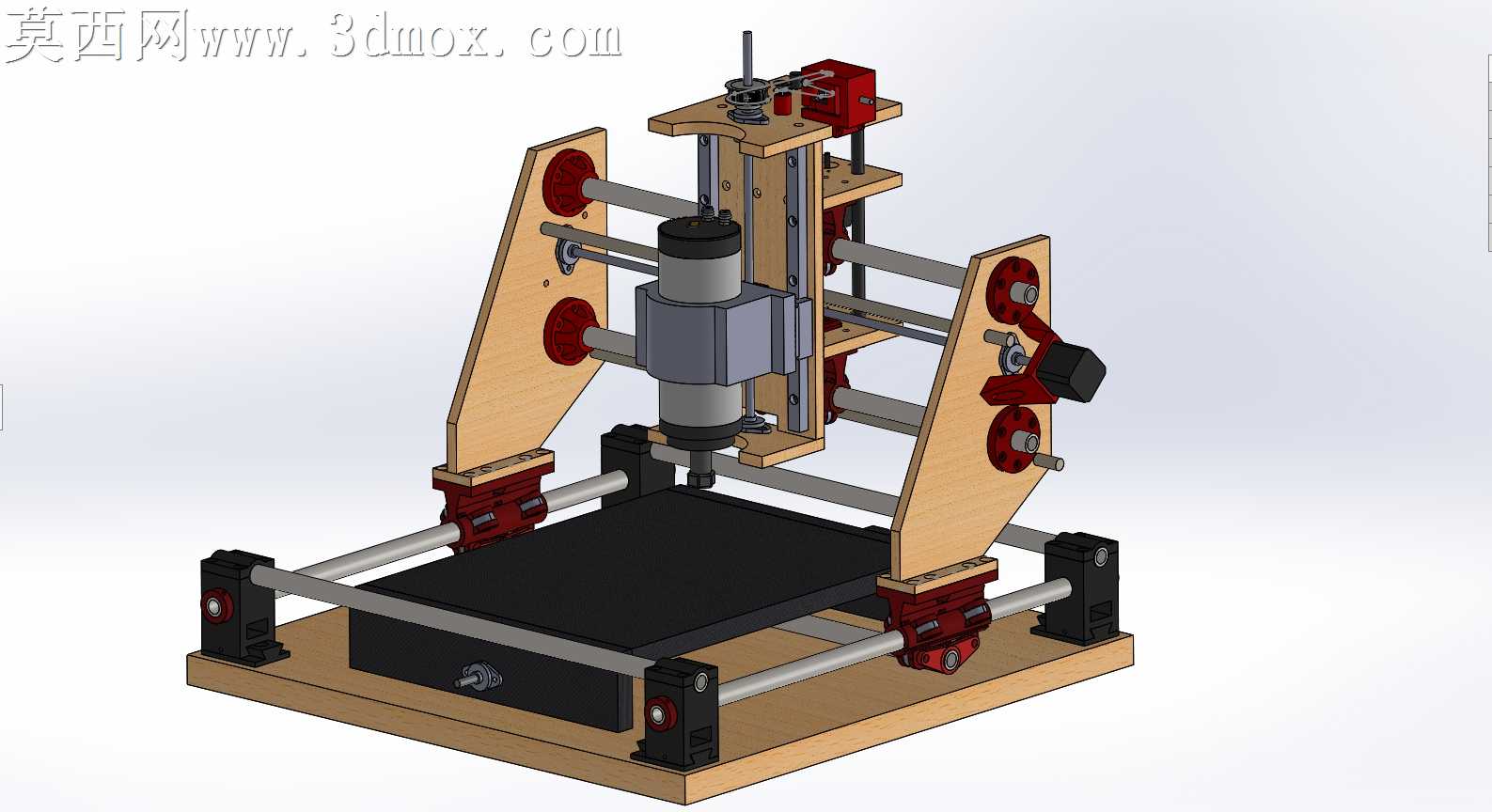

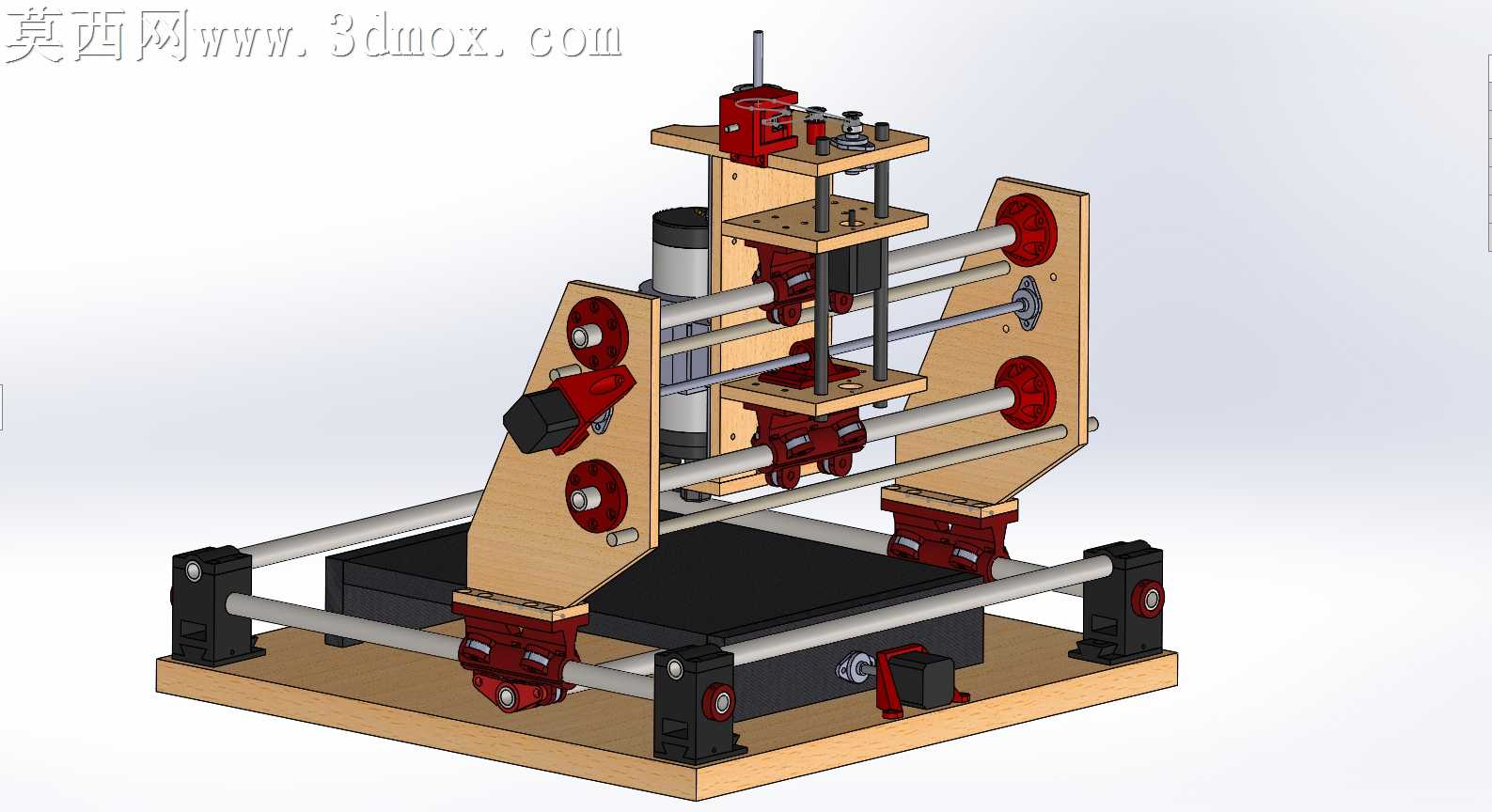

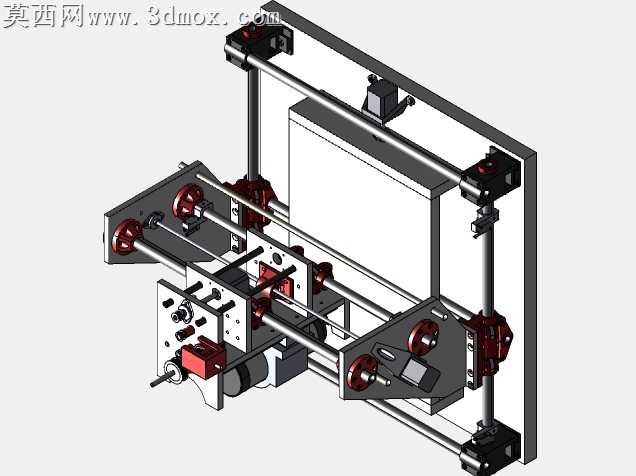

本作品为搭载2.2kw主轴的MPCNC数控加工装置三维建模成果，整体建模过程围绕桌面级数控设备的实用化需求展开，在三维软件中完成了全零件的参数化建模与整机装配校验，所有结构件均按照实际加工装配的公差要求完成尺寸匹配，通过渲染模块还原了不同材质零件的真实外观质感。模型中木质结构件采用哑光木纹材质渲染，还原了多层胶合板的细腻纹理与哑光质感；金属光轴、紧固件等金属零件分别赋予镀铬亮面、发黑氧化的不同金属材质，准确区分不同金属构件的表面处理效果；3D打印结构件采用哑光红黑工程塑料材质，还原了FDM打印零件的细微层纹质感与哑光塑料特性；主轴电机部分采用金属灰与黑色搭配的材质，还原了工业主轴的金属壳体与散热结构外观；工作台部分采用黑色哑光台面与木质底座搭配，清晰区分不同功能区域的材质差异。结构设计上，整机采用经典的MPCNC龙门移动架构，X、Y轴采用光轴导轨配合滑轮滑块实现线性传动，Z轴采用垂直导向结构搭载2.2kw大功率主轴，相比常规小功率MPCNC设备大幅提升了切削加工能力，可适配更多材质的加工作业需求。设计过程中充分考虑了DIY制作的可行性，多数非标准结构件采用3D打印成型方案，降低了自制加工的门槛，同时对传动部位的连接结构、主轴的固定结构做了针对性加强，适配大功率主轴工作时的刚性需求，避免加工过程中出现结构震颤。电控适配部分预留了Arduino UNO控制板的安装位置，可直接搭配Estlcam软件实现加工路径的生成与设备控制，完成从数字模型到实体加工的全流程适配。建模过程中对所有运动部件做了干涉检查，确保X、Y、Z轴全行程运动过程中无结构碰撞，各紧固件的安装位置预留了足够的操作空间，方便实际组装时的工具操作，走线位置也做了预留规划，避免运动过程中线路被拉扯磨损。
