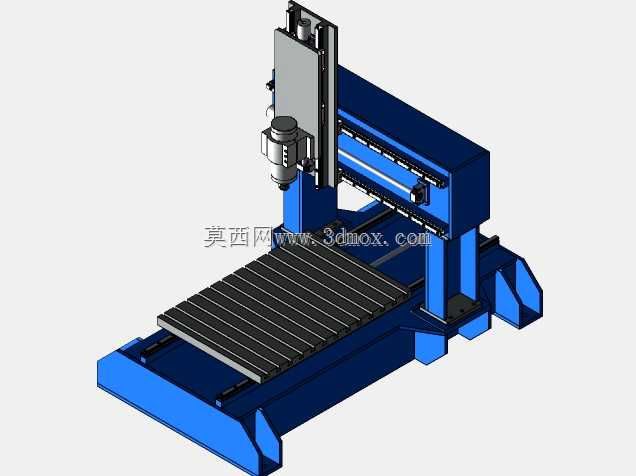

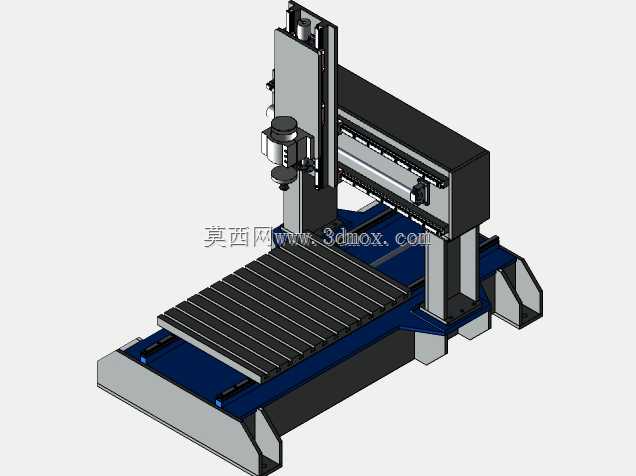

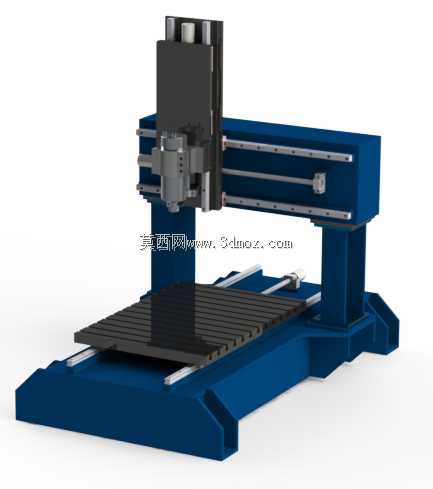

固定龙门式数控铣床结构设计方案

车间里小行程零件铣削常遇到普通立式铣床刚性不足、重切削时机身震颤导致工件表面振纹明显的问题，这款固定龙门结构的铣床恰好针对这类痛点做了针对性的结构取舍。床身采用整体式大倾角加强筋布局，底部延伸出的支撑脚直接接触地面安装面，没有额外的垫铁调整间隙，从根源上避免了床身水平偏移带来的导轨平行度误差。横梁采用宽截面箱型设计，和两侧立柱的连接面做了刮研适配，不是靠螺栓硬锁死，而是预留了0.02mm的塞尺检查间隙，装配时能通过配磨垫片调整横梁的水平度，就算长期满负载运行，横梁下沉量也能控制在微米级。Z轴滑枕的导轨安装面做了下沉式处理，主轴中心到导轨面的距离比常规设计缩短了近三分之一，重切削时主轴的悬臂挠度直接降低，加工45号钢时吃刀量拉到5mm也不会出现让刀现象。工作台的T型槽布局没有照搬通用铣床的等距设计，而是针对小尺寸工装的装夹需求调整了槽间距，常用的平口钳、简易夹具不用额外加过渡压板就能直接固定，减少了装夹辅助时间。两侧的导轨防护采用了分段式刮屑板，不是常见的整体伸缩防护罩，加工铸铁件时铁屑不会卡在防护缝隙里，日常清理只需要擦除表面残留的切屑就行，不用拆开防护做深度维护。主轴电机的安装座做了镂空减重设计，既不降低安装刚性，又能减少Z轴上下移动的惯量，高速往复移动时不会出现过冲现象。床身底部预留了排屑槽的安装位置，用户可以根据自己的车间布局加装链板式排屑器，不用额外对床身做二次加工。走线槽全部隐藏在横梁和立柱的内腔里，外面看不到裸露的电缆，加工时的切削液和铁屑不会磨损线缆外皮，降低了电路故障的概率。操作面板的安装支架做了可旋转设计，操作人员站在机床正面或者侧面都能调整面板角度，不用歪着身子看参数。整个结构没有多余的装饰性设计，每一处结构调整都对应实际加工场景里的常见问题，没有为了外观好看牺牲加工稳定性，小批量零件加工、工装制作场景下的适配性远高于同规格的通用铣床。
