双轴卧式混凝土搅拌设备结构设计

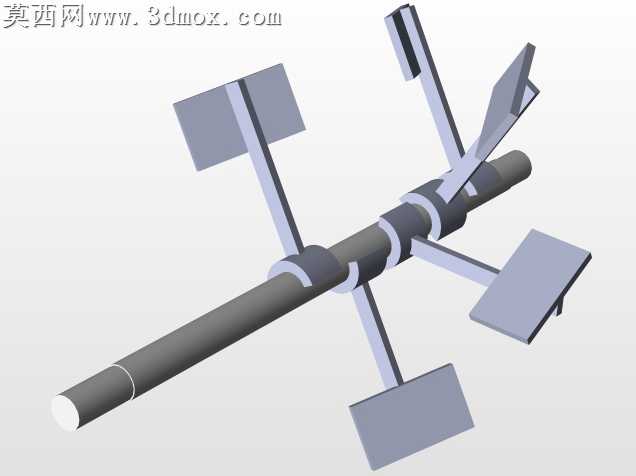

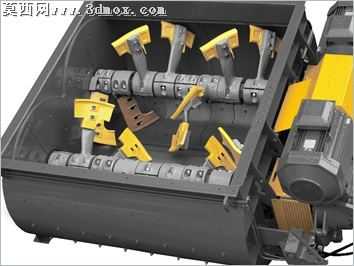

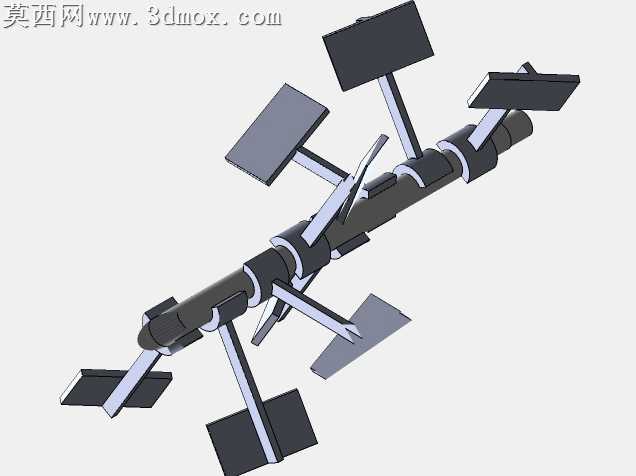

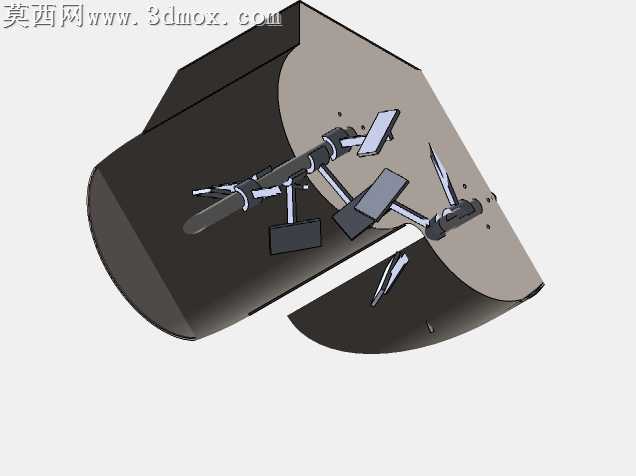

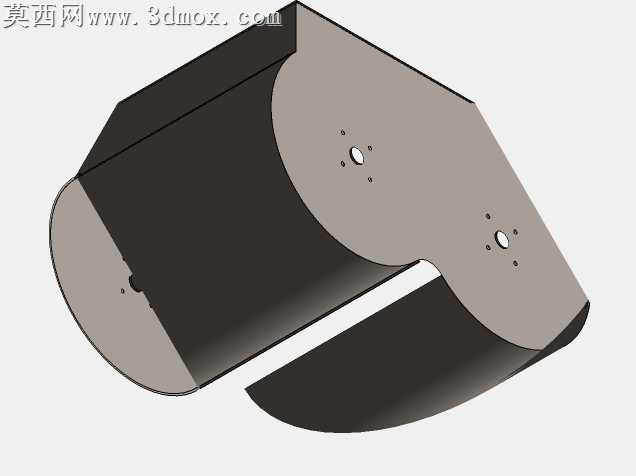

本作品为双轴混凝土搅拌机的三维设计成果，建模阶段严格遵循工程实际尺寸比例，对搅拌主机的核心结构进行了完整还原。建模过程中优先搭建整机装配基准，先完成搅拌槽体的壳体建模，槽体采用圆弧过渡的卧式槽型结构，对槽壁的加厚结构、端部密封安装位、底部支撑连接座都做了精细化的特征还原，保证槽体结构的力学合理性。随后完成两根平行搅拌轴的装配建模，轴体上按照螺旋相位差排布搅拌臂与搅拌叶片，不同角度的搅拌叶片分别采用了耐磨合金材质与衬板材质的区分设置，部分易磨损的叶片端侧还设计了可更换的耐磨衬块结构，还原了实际设备中易损件可快速替换的设计特点。传动端的建模完整还原了电机、减速机构与搅拌轴的连接结构，对电机的散热筋、接线盒、减速箱的壳体分型面、输出端的联轴器结构都做了细节刻画，保证传动链路的装配关系完全符合机械设计规范。渲染阶段采用了工业设备常用的材质区分方案，搅拌槽体与搅拌轴主体采用哑光深灰铸铁材质，还原铸钢部件的磨砂金属质感；搅拌叶片根据耐磨属性分别设置亮黄耐磨合金材质与棕褐硬质衬板材质，清晰区分不同功能部件；驱动电机外壳采用亮黄工程漆材质，减速箱采用深灰金属漆材质，接线部位与密封件采用黑色橡胶材质，通过材质差异直观区分各功能模块。结构设计上采用双轴反向旋转的搅拌逻辑，叶片排布形成相向的物料推送轨迹，能够让槽内混凝土物料在径向翻动的同时产生轴向对流，大幅提升物料混合均匀度，槽体内壁还预留了衬板安装位，可加装耐磨衬板延长槽体使用寿命，端侧的密封结构采用多层组合密封设计，避免搅拌过程中砂浆泄漏。整体建模过程中所有配合面都保留了合理的装配间隙，转动部件与固定部件无干涉，既还原了真实设备的结构细节，也可用于后续的工程演示、结构优化参考与装配教学使用。
