双体帆船用转向连接结构设计

在小型双体帆船的航行操控系统中，转向连接部件是传递舵机操作力、保证舵叶偏转同步性的核心受力构件，尤其针对霍比Cat这类无座舱式竞速双体帆船，转向连接结构直接决定了舵效响应速度与航行操控的可靠性，这类部件长期暴露在高盐雾、高湿度的水面环境中，同时需要承受航行时浪涌带来的交变冲击载荷，常规的通用连接件很难同时满足轻量化、抗腐蚀、抗冲击与传动精度的多重要求。

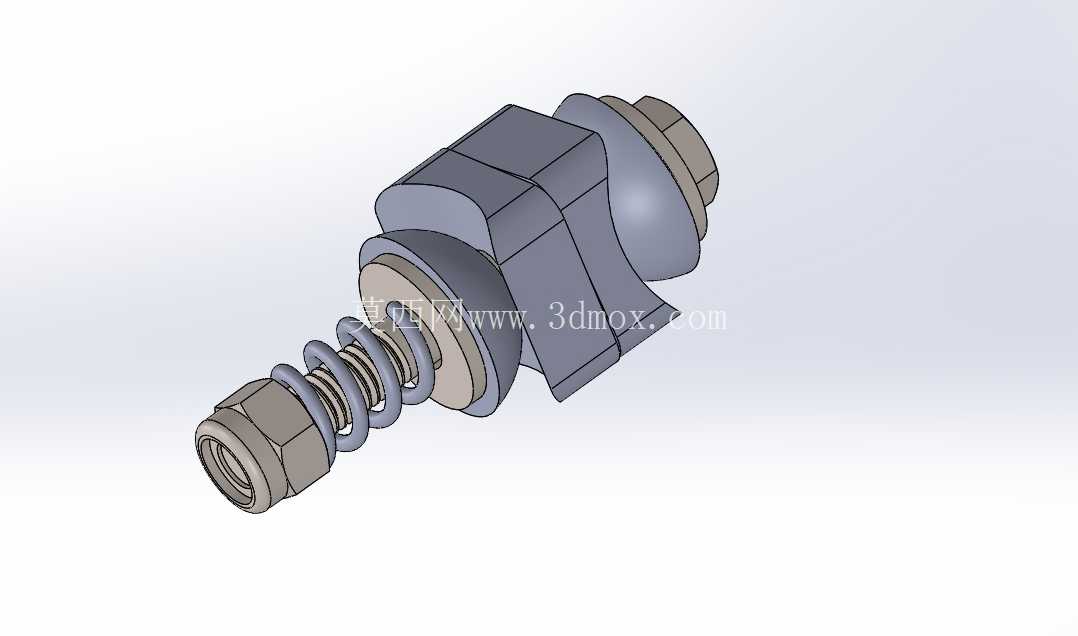

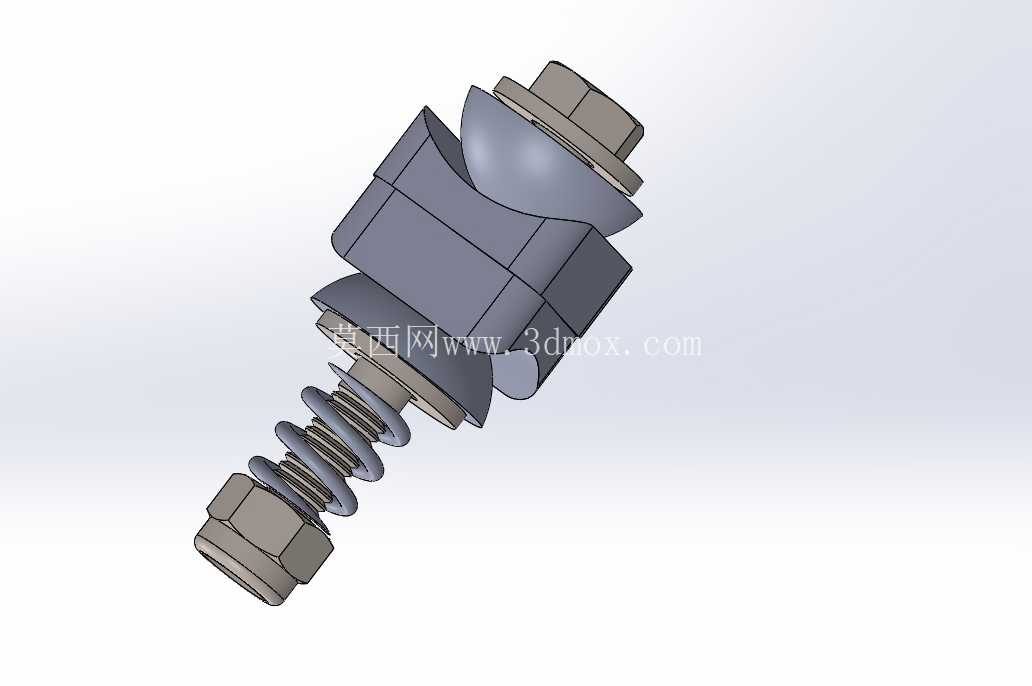

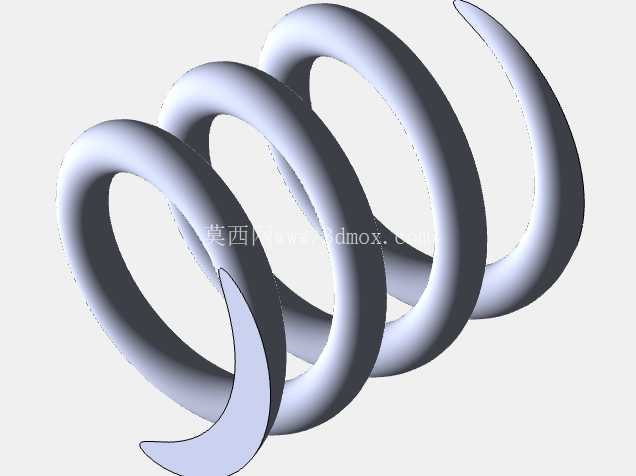

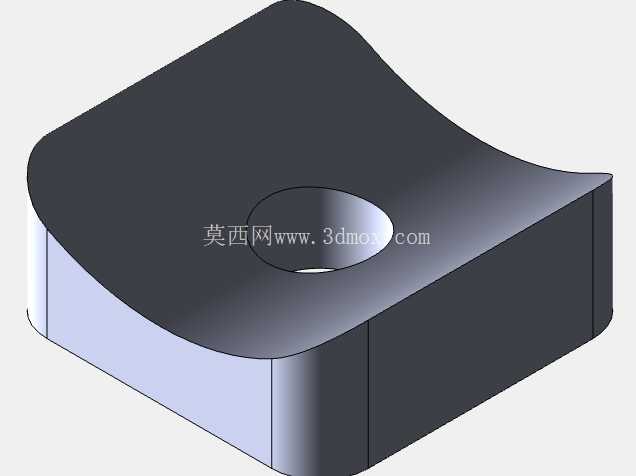

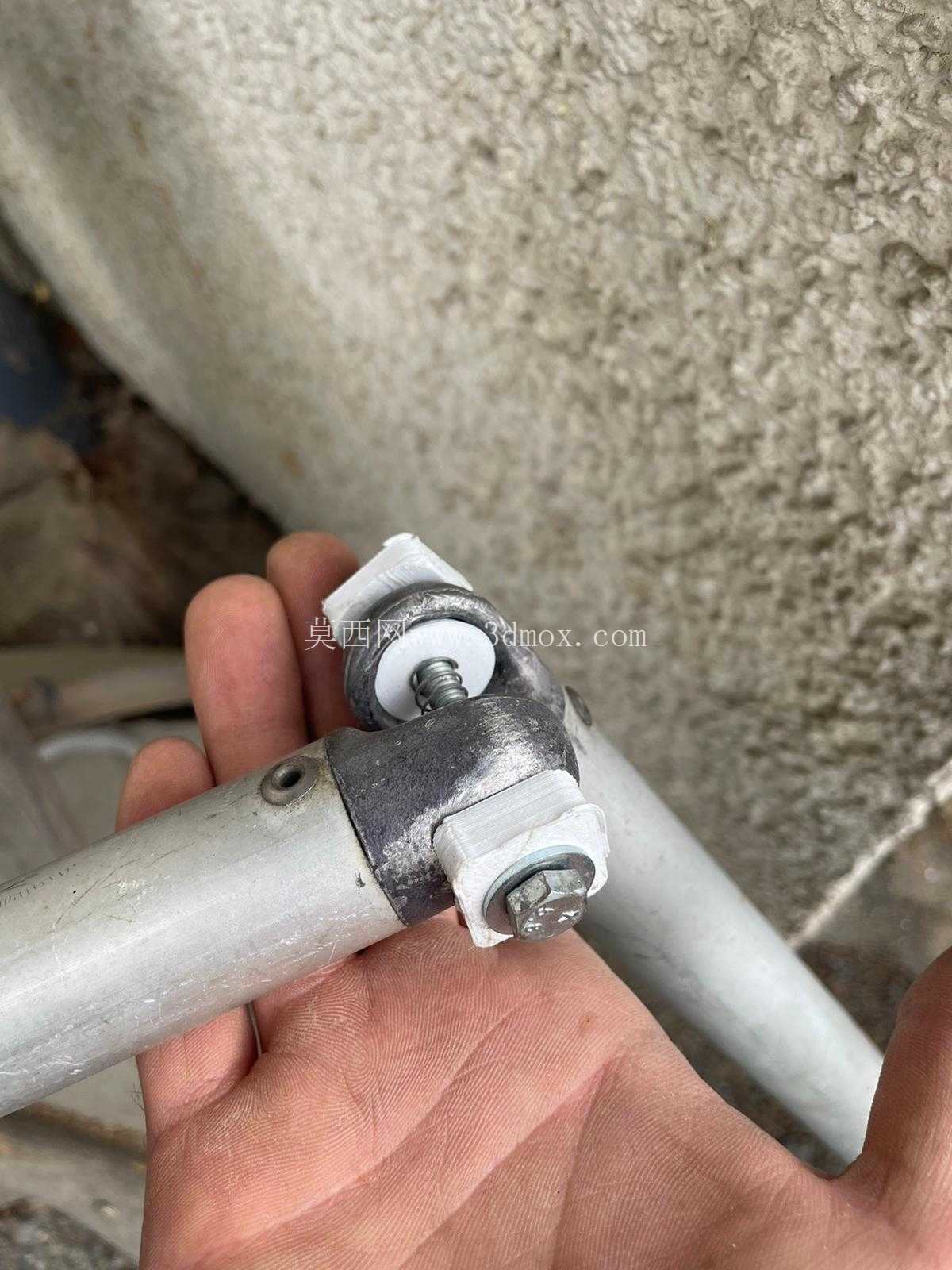

本次设计的转向连接结构，针对原有部件失效问题做了针对性优化，首先从受力路径上重新梳理了载荷传递逻辑：原有结构的球头铰接部位与锁紧螺母之间没有设置缓冲吸能结构，在遭遇突发浪涌冲击时，舵叶受到的侧向冲击力会直接刚性传递到转向拉杆上，容易造成铰接位球头磨损过快、螺纹连接松脱甚至杆体断裂的问题。新结构在球头铰接端与锁紧端之间增设了圆柱螺旋压缩弹簧作为缓冲单元，弹簧的预紧力经过匹配计算，既可以保证正常转向操作时的传动刚性，不会出现舵效滞后的虚位，又能在遭遇超过阈值的冲击载荷时产生微量压缩形变，吸收瞬时冲击能量，避免刚性连接部位的应力集中。

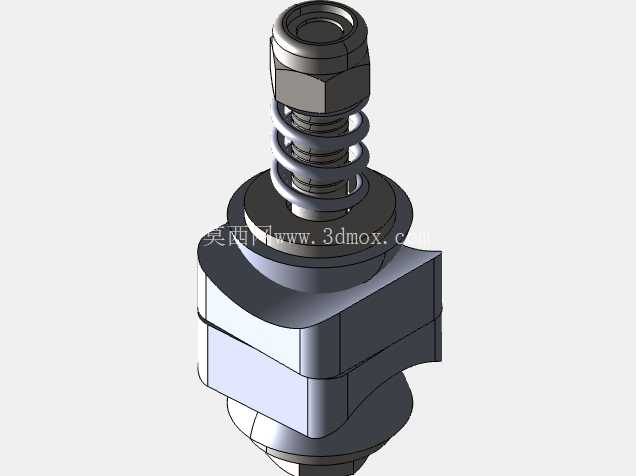

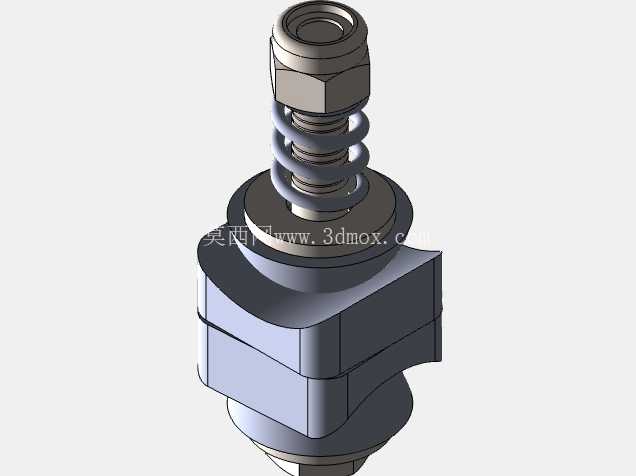

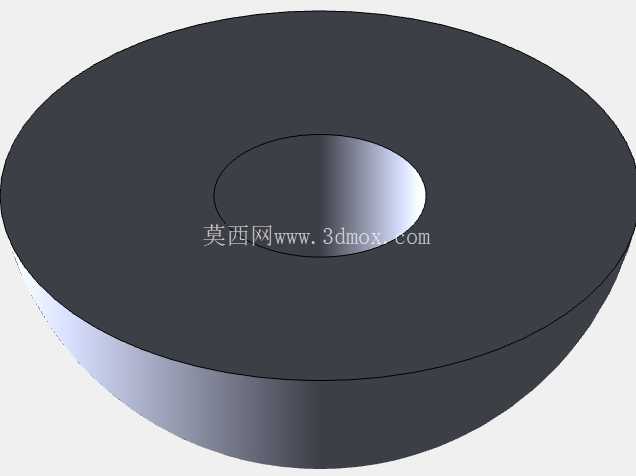

从安装边界来看，整个连接结构采用同轴串联式布局，整体轴向长度控制在适配原有安装位的尺寸范围内，不需要对船体的转向拉杆固定座、舵柄连接位做任何改装即可直接替换安装。两端的锁紧结构采用标准细牙六角螺母配合防松垫片的形式，细牙螺纹的自锁性能更好，配合弹簧的轴向预紧力，可以大幅降低航行过程中螺纹连接受振动松脱的风险。中间的铰接部位采用球面配合结构，允许转向拉杆在一定角度范围内自适应偏转，补偿船体受波浪作用产生的形变位移，避免杆体出现附加弯曲应力。

结构材质选择上，主体受力件采用耐海水腐蚀的不锈钢材质加工，弹簧部件选用经过钝化处理的弹簧不锈钢，既保证了结构强度，又能适应水面高盐雾的使用环境，不需要额外做表面防腐涂装即可长期使用。球面铰接的配合面经过研磨处理，表面粗糙度控制在合理范围内，既降低了转动过程中的摩擦阻力，又能减少长期使用后的磨损量，延长部件的维护周期。

实际使用场景中，这类转向连接结构不仅适用于霍比Cat系列双体帆船，也可推广到其他小型竞速帆船、休闲水上运动艇的转向系统中，在需要兼顾传动刚性与冲击缓冲的铰接连接部位都可以参考该结构的设计思路。设计过程中没有采用复杂的异形结构，所有加工面都适配常规的车削、铣削加工工艺，不需要特殊的定制刀具即可完成加工，后期维护时如果弹簧出现疲劳失效，也可以直接拆卸更换标准规格的弹簧，不需要整体更换整个连接部件，大幅降低了使用维护成本。

在结构细节处理上，所有棱角位置都做了圆角过渡处理，避免应力集中导致的部件断裂，螺纹末端设置了退刀槽，保证螺母可以锁紧到位，弹簧的两端都做了并圈磨平处理，保证弹簧受力时不会出现偏斜，轴向力始终沿着杆体轴线传递，不会产生额外的侧向分力影响铰接部位的正常转动。整个结构没有设置多余的冗余部件，整体重量控制在较低水平，符合小型帆船对零部件轻量化的要求，不会增加不必要的船体重量影响航行性能。
