汽车通风划线打孔制动盘结构设计

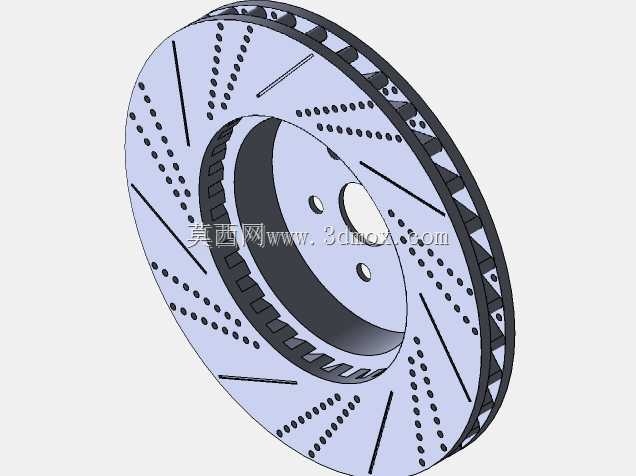

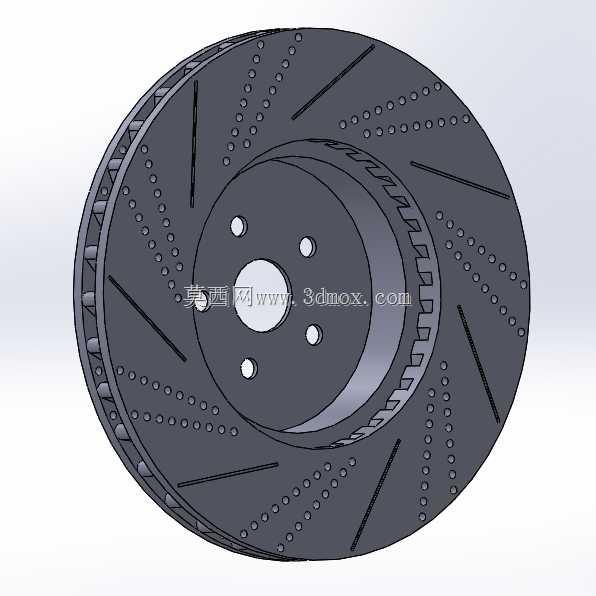

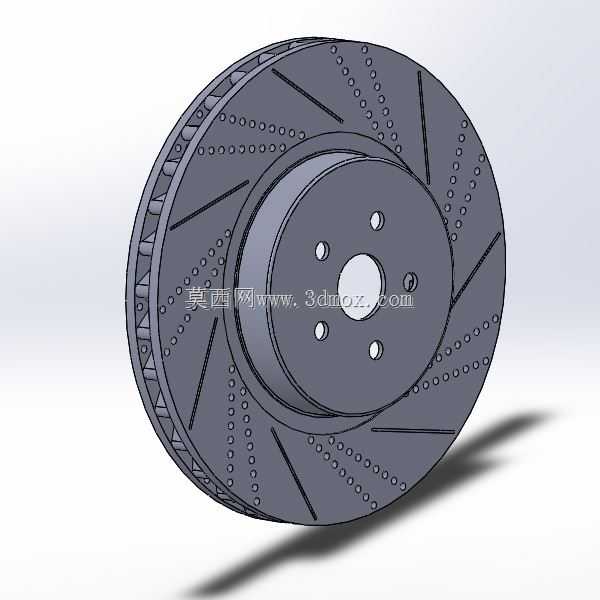

　　日常做底盘制动相关的结构设计时，最先要锚定的就是制动盘的实际装车工况——乘用车辆在频繁制动、长下坡连续制动的场景下，制动副会快速积聚大量热量，一旦盘面温度超过摩擦材料的热衰退阈值，制动效能会出现断崖式下跌，严重时甚至会引发制动失效的安全风险，这也是这款通风式制动盘在结构设计时优先解决的核心问题。这款制动盘采用双摩擦面中间带通风风道的夹层结构，区别于实心盘的一体式构造，两层摩擦盘面之间的径向导流风道，会随着车轮转动形成离心式气流，把制动过程中产生的热量持续带出盘体内部，相比同尺寸实心盘，连续制动工况下的稳态工作温度能降低近三成，能有效延缓摩擦片的热衰退进程。盘面的结构设计上做了两类功能性结构的组合：

　　一类是沿盘面径向呈一定角度分布的斜向划线槽，这类槽道的核心作用有两个，一是在制动副贴合时，能快速刮除摩擦片表面因高温产生的磨屑与碳化层，避免磨屑在摩擦面之间形成滑移层导致制动力矩波动；二是斜槽能在盘片接触瞬间破开接触面的气膜，减少高速制动初期的制动响应滞后。另一类是沿划线槽两侧阵列分布的钻孔结构，这些通孔一方面能进一步提升盘体的散热面积，加快热量向空气侧的传导速率，另一方面也能在雨天行车时快速排走摩擦面之间的水膜，缩短湿滑路面的制动距离，避免水滑效应导致的制动失灵。安装端的结构设计完全围绕整车装配的边界条件展开，中心的定位大孔是与轮毂轴头配合的核心基准，加工精度需要控制在IT7级以内，保证盘体安装后的同轴度，

　　避免高速制动时出现方向盘抖动的问题；围绕中心孔均匀分布的四个螺栓过孔，位置度公差严格控制在0.05mm范围内，与轮毂螺栓的配合间隙控制在合理区间，既保证装配便利性，又避免行驶过程中盘体出现窜动。盘体的外圆边缘做了等距分布的散热齿结构，这些齿状结构随着盘体转动时能进一步搅动周边空气，提升外圆区域的空气流速，强化整体散热效率，同时齿根位置做了R角过渡，避免应力集中导致盘体在冷热交变工况下出现开裂。从安装边界来看，这类制动盘的设计需要严格匹配对应车型的轮辋偏距、卡钳安装位置，盘体的总厚度、摩擦面的有效工作半径都需要和卡钳的活塞行程、摩擦片的磨损余量做匹配计算，既要保证制动时的制动力矩满足整车制动效能的要求，也要避免盘体与轮辋、

　　防尘罩等周边部件出现运动干涉。设计过程中需要重点考虑冷热交变下的热变形问题，通风风道的筋条分布做了等强度优化，避免不同位置的热膨胀量差异过大导致盘面翘曲，引发制动抖动；盘面的划线与钻孔位置都避开了应力集中区域，孔边缘做了倒角处理，减少微裂纹产生的概率，提升盘体的抗热疲劳寿命。实际装车应用中，这类划线打孔通风盘多用于对制动性能要求较高的乘用车型，相比普通实心盘，它能更好地适应城市道路频繁启停、山路长距离下坡等复杂工况，在保证足够结构强度的前提下，通过结构优化提升散热效率与摩擦稳定性，是盘式制动系统里核心的安全功能部件。做三维建模的时候，需要重点关注各个配合面的形位公差标注，尤其是安装基准面与摩擦面的端面跳动公差，直接影响装车后的制动平顺性；风道的曲面造型要保证气流流通顺畅，避免出现直角拐角导致风阻过大，影响散热效果。
