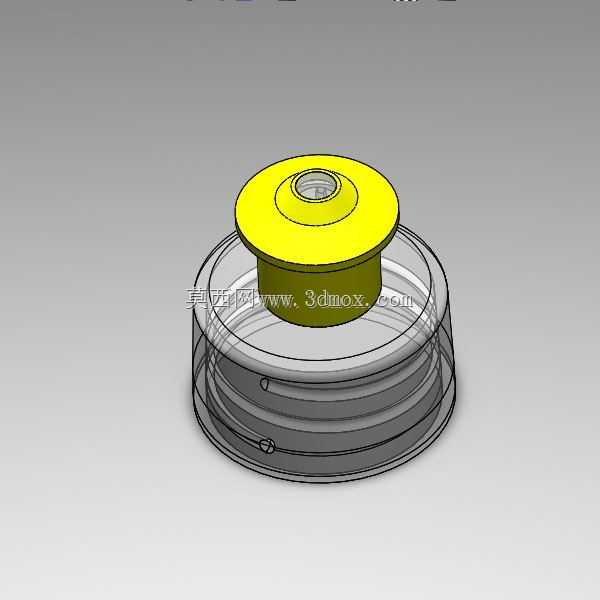

流体管路配套密封式喷嘴端盖结构

　　在流体输送、喷淋消杀、小流量药剂加注这类日常工业场景里，管路末端的喷嘴防护一直是容易被忽略的细节，很多现场运维人员都遇到过喷嘴闲置时进灰、被异物磕碰损伤喷孔、残留介质干结堵塞流道的问题，这款喷嘴端盖就是针对这类实际痛点做的结构设计。从实际使用场景出发，这类端盖主要适配小口径外螺纹式喷嘴，常见于日化灌装线的加注喷嘴、车间喷淋降尘系统的末端喷头、小型实验装置的流体输出端，日常设备停机时段，把端盖扣合在喷嘴端部，就能完全覆盖喷孔区域，避免车间里的浮尘、加工碎屑飘进精细的喷孔流道，也能防止搬运、周边设备检修时工具磕碰喷口造成的喷孔变形——要知道很多精密雾化喷嘴的喷孔直径不到0.5毫米，轻微的磕碰就会导致喷射角度偏移、雾化均匀度下降，

　　后续更换喷嘴的成本远高于一个防护端盖的投入。做结构设计的时候，首先要考虑的是端盖和喷嘴的配合公差，不能太松导致容易脱落，也不能过紧造成拆卸困难、甚至拧动的时候刮伤喷嘴的外螺纹表面。内壁的配合段做了轻微的锥度导向，安装的时候不需要完全对准，顺着导向面就能顺利扣合到位，靠近开口的位置设计了一圈内凸的卡合环，刚好能卡在喷嘴根部的环形退刀槽位置，不需要额外的紧固件，靠手指的按压力就能完成安装，拆卸的时候只需要侧向轻轻施力就能撬开，日常运维单手就能操作，不需要借助扳手等工具，很适合需要频繁拆装的生产场景。端盖的顶部做了加厚的平面设计，一方面是提升整体结构强度，就算有轻微的外力撞击，也不会出现凹陷变形导致卡合失效；

　　另一方面平整的顶面也方便现场做标识，比如用记号笔标注对应管路的介质类型、检修日期，不会因为表面弧度导致字迹脱落。外形尺寸上，端盖的整体外径比适配的喷嘴外径大3毫米左右，既不会因为尺寸过大和周边的管路、固定支架产生安装干涉，也能给喷嘴的端部提供足够的防护范围，边缘位置做了R1.5的圆角过渡，没有尖锐的棱角，安装拆卸的时候不会划伤操作人员的手部，也不会在和周边管线剐蹭的时候刮坏其他软管的外壁。考虑到很多应用场景里喷嘴会接触弱酸碱、清洗剂类的介质，端盖的壁厚做了均匀的1.2毫米设计，整体成型的时候不会出现缩痕、应力集中的问题，长期接触腐蚀性介质也不会出现开裂变形。内壁和喷嘴端面接触的位置预留了0.2毫米的压缩余量，安装到位之后，

　　端盖的端面会轻轻压在喷嘴的出口端面上，就算管路里有残留的介质缓慢渗漏，也会被端盖挡住，不会滴落到车间地面或者设备表面造成污染。很多人会觉得喷嘴端盖是个不起眼的小零件，但实际在生产现场，这类小零件的结构合理性直接影响设备的运维效率：如果端盖容易脱落，就起不到防护作用；如果拆卸太费劲，操作人员嫌麻烦就会直接弃用，反而导致喷嘴的损坏率上升。这款结构在设计的时候特意平衡了卡合力度和拆卸难度，经过实际试装验证，正常安装后承受普通的管线晃动、轻微触碰都不会脱落，拆卸的时候只需要用拇指抵住端盖侧边缘向上施力就能顺利取下，不需要太大的握力，就算是戴着手套操作也能顺利完成。另外端盖的外侧没有设计多余的凸起、纹理，整体外观简洁，不容易积灰，日常清洁的时候用抹布一擦就能干净，适合食品加工、制药这类对卫生要求较高的生产场景，不会因为结构缝隙残留物料滋生细菌。从安装边界来看，这款端盖不需要额外的安装空间，只要喷嘴端部周边有5毫米的操作间隙就能完成拆装，不需要调整原有管路的布局，直接替换原有同规格的防护端盖就能使用，适配性很强。
