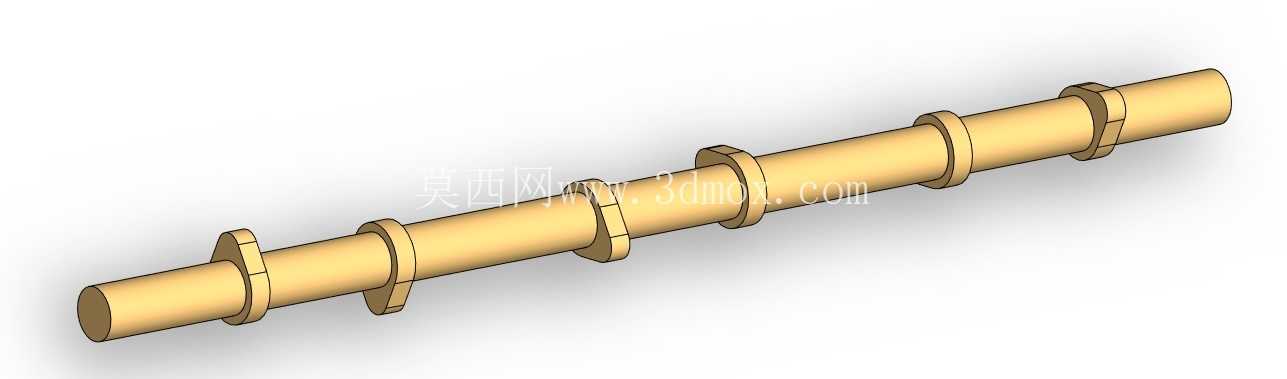

V6发动机用凸轮轴结构三维设计

项目分类:发动机 发布时间:2026-02-06 ID:1136328
  • V6发动机用凸轮轴结构三维设计
  • V6发动机用凸轮轴结构三维设计

在车用V型六缸发动机的配气系统开发中,凸轮轴是直接决定气门开闭时序、升程规律的核心传动部件,其结构设计合理性直接影响发动机的充气效率、动力输出平顺性与运转可靠性。这款适配V6发动机的凸轮轴采用整体式实心轴结构设计,轴身沿轴向依次布置多组凸轮型线结构与支撑轴颈,整体布局完全匹配V6发动机两列气缸的配气相位要求,每一组凸轮的型线轮廓都经过型线打磨,能够按照预设的运动规律驱动挺柱、推杆或是直接驱动气门摇臂,精准控制进排气门的开启与关闭时刻,保证气缸在进气行程获得充足的新鲜充量,排气行程彻底排出燃烧废气。

从实际应用场景来看,这类凸轮轴主要搭载于排量2.5L-4.0L区间的V型六缸乘用车辆发动机,部分同结构衍生型号也可适配小型船舶动力、固定式发电机组的V6动力单元,在高转速运转工况下,凸轮轴需要承受气门弹簧的周期性交变载荷,同时与挺柱接触面长期处于高副接触摩擦状态,因此设计阶段对轴身的同轴度、凸轮型面的表面硬度、各支撑轴颈的圆度公差都有严格要求。在建模过程中,首先需要确定各缸凸轮的相位夹角,V6发动机的点火间隔角为120度,对应到凸轮轴上同列气缸的相邻凸轮相位差需要匹配点火顺序,保证各缸进排气动作不发生干涉,同时支撑轴颈的位置需要对应气缸盖的轴承座安装位,轴颈直径略大于凸轮轮廓的最大回转半径,方便装配时凸轮轴能够从气缸盖端部顺利穿入轴承孔,避免刮伤轴承衬套。

从安装边界来看,这款凸轮轴的轴向定位依靠端部的止推片结构实现,轴身预留的正时安装位可以匹配正时齿轮或是正时链轮的安装,键槽结构保证凸轮轴与正时部件的周向固定,避免运转过程中出现相位偏移导致的配气正时失准。凸轮型线的设计采用了复合函数曲线,在气门开启和关闭阶段设置了缓冲段,降低气门落座时的冲击载荷,减少配气机构的运转噪音,同时凸轮型面的升程段设计兼顾了高转速下的充气效率与低转速下的扭矩输出,避免出现型线过于陡峭导致的挺柱与凸轮表面接触应力过大的问题。轴身的油道孔设计沿轴向布置,连通各支撑轴颈与凸轮型面位置,发动机运转时压力机油通过轴身油道输送到各摩擦副表面,形成稳定的润滑油膜,降低磨损速率。

在结构细节处理上,各凸轮与轴身的过渡位置采用圆角过渡,避免应力集中导致的凸轮轴疲劳断裂,轴端的螺纹孔用于安装正时齿轮的压紧装置,保证正时连接的可靠性。设计过程中还需要考虑凸轮轴的动平衡特性,由于轴身各凸轮位置分布不对称,建模完成后需要对整体结构进行动平衡校核,在轴身适当位置去除部分材料实现动平衡量控制,避免高转速运转时出现振动过大的问题,影响发动机整机的NVH表现。这类整体式凸轮轴相比装配式凸轮轴,结构刚度更高,更适合高转速大功率的V6发动机使用,能够承受更大的气门弹簧预紧力,适配更高的发动机额定转速,在长期高负荷运转工况下的结构稳定性更优。
