V6发动机连杆活塞组件结构设计

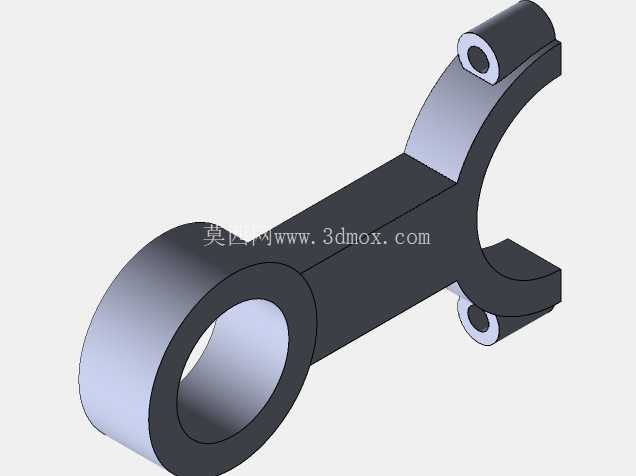

在往复式内燃机的动力传递链路中，连杆活塞组件是将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心执行部件，这套适配V型六缸发动机的连杆活塞结构，在设计阶段就需要兼顾高转速下的动平衡表现、大负荷工况的结构强度，以及往复运动过程中的摩擦损耗控制。从实际装车场景来看，V6发动机多搭载于中高端乘用车、轻型商用车辆以及部分小型工程动力单元，其60度或90度的气缸夹角布局对连杆的安装空间提出了更严苛的要求，相邻气缸的连杆在曲轴连杆轴颈上的排布不能出现运动干涉，这也是这套连杆结构采用分叉式大端设计的核心原因。

从功能特性上看，该组件的活塞端负责承接燃烧做功的冲击力，通过活塞销将力传递至连杆杆身，连杆大端则抱合在曲轴连杆轴颈上，把活塞的上下直线往复运动转化为曲轴的旋转运动。设计过程中，杆身采用了变截面的工字型结构，这种结构并非随意选型，而是在有限的安装空间内，在保证杆身抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少高转速下的惯性力冲击，毕竟V6发动机的常用工作转速区间普遍覆盖1000-6000rpm，部分性能取向的机型甚至能突破7000rpm，过大的往复质量会直接加剧曲轴轴承的负荷，提升整机振动水平。

在安装边界的考量上，连杆小端的衬套内径需要与对应规格的活塞销形成间隙配合，配合间隙控制在0.01-0.03mm区间，既保证活塞销在衬套内的浮动转动，又避免间隙过大产生敲击异响；连杆大端的轴瓦安装座需要严格控制圆柱度公差，安装完成后轴瓦与曲轴连杆轴颈的配合间隙需维持在0.02-0.05mm，保证润滑油膜能够稳定形成，避免干磨故障。大端的分叉结构采用螺栓紧固连接，紧固螺栓的位置设计避开了曲轴平衡块的运动轨迹，同时两个螺栓的中心距经过反复校核，确保在最大爆发压力（普遍12-16MPa）作用下，连杆大端的结合面不会出现分离错位。

外形尺寸方面，连杆的中心距（小端孔中心到大端孔中心的距离）直接决定了发动机的压缩比可调范围，过长的连杆会提升活塞在气缸内的运动行程，甚至出现活塞碰撞气门的故障，过短则会导致活塞到达上止点时燃烧室容积过大，压缩比不足影响燃烧效率。这套连杆的杆身厚度、大端外圆直径都严格适配对应排量V6发动机的气缸内径、曲轴回转半径，在气缸套内运动时，连杆大端的摆动轨迹不会触碰气缸套内壁，小端与活塞销座的间隙也预留了足够的热膨胀余量，避免发动机达到工作温度后出现运动卡滞。

从实际工程应用的细节来看，连杆的两个小凸耳结构是为了安装连杆轴向定位卡环，防止连杆在曲轴轴向上出现窜动，避免连杆侧面与曲轴曲柄、气缸壁发生异常摩擦。整个组件的材质选型通常会采用40Cr合金钢锻造毛坯，经过调质处理后杆身硬度达到HB250-300，大端、小端的孔位经过精镗加工保证尺寸精度，表面做喷丸处理提升疲劳强度，能够承受交变载荷的长期冲击。在装配环节，连杆大端的结合面有严格的配对标记，同组连杆的质量差控制在5g以内，保证发动机运转时的动平衡精度，减少整机振动和噪音。

很多初级结构设计人员在做同类连杆建模时，容易忽略大端拆分面的定位结构，实际上这套结构的拆分面采用了锯齿形定位设计，能够保证大端盖与杆身的装配位置精度，避免螺栓受剪切力，提升连接可靠性。另外，杆身内部设计有贯通的润滑油道，将大端轴瓦处的压力机油引导至小端衬套位置，为活塞销和衬套的摩擦副提供持续润滑，这个油道的孔径、走向都经过流体阻力校核，保证高转速下润滑油的供应量足够，不会出现小端衬套过热烧蚀的问题。
