珠宝加工用梅辛太阳丝线打线设备

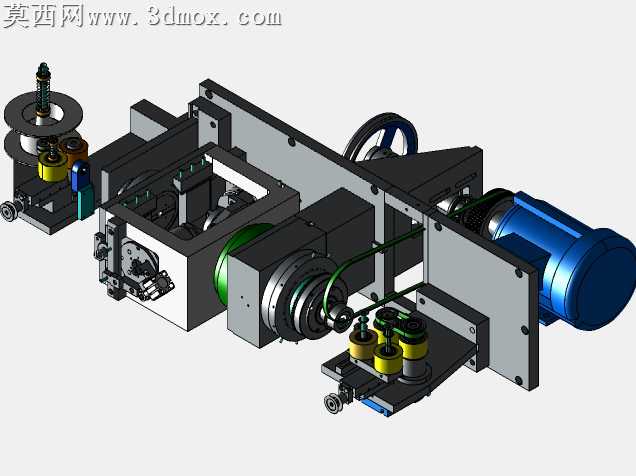

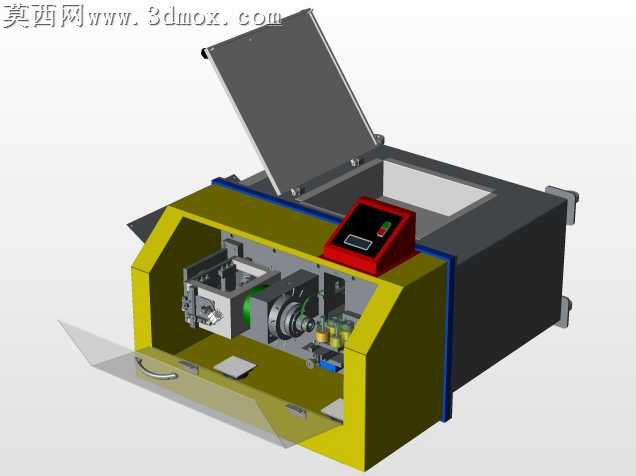

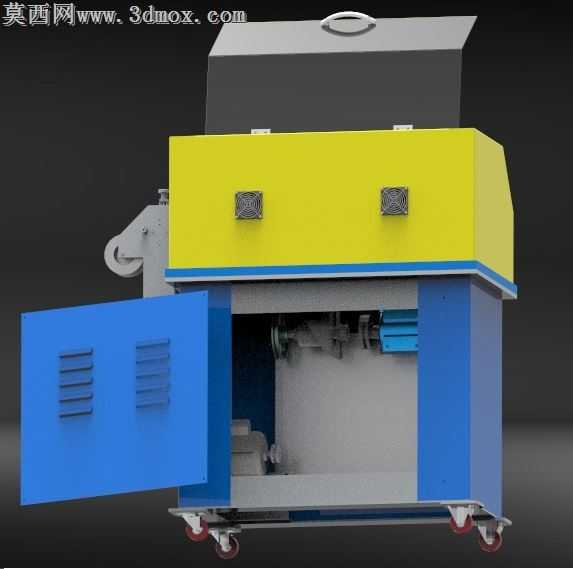

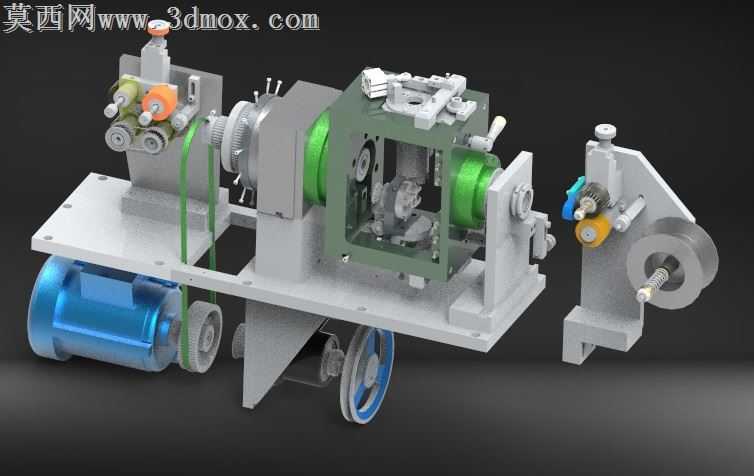

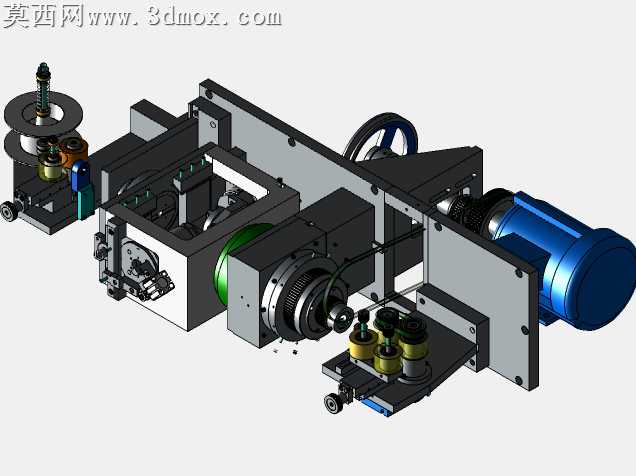

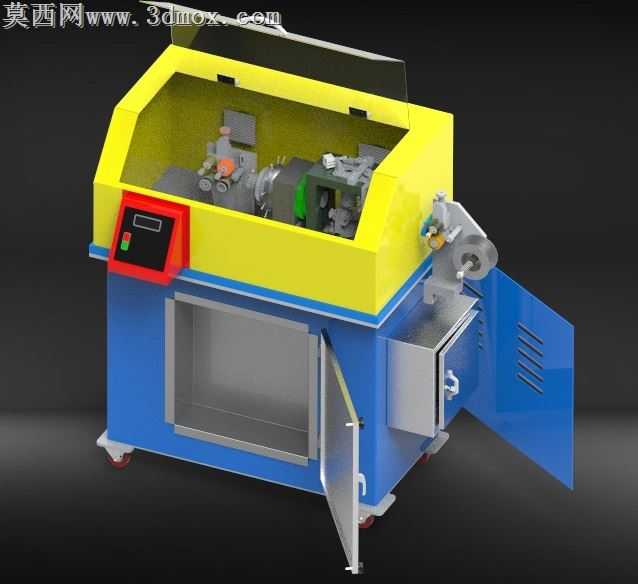

本模型为面向珠宝加工及精密细线加工场景的梅辛切割太阳丝打线设备，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械设计的装配公差逻辑，对每一处传动配合、安装定位都做了精准的尺寸约束，确保各部件装配后无干涉、运动逻辑符合实际设备运行要求。渲染阶段采用哑光金属材质作为设备机架的基础材质，对驱动电机外壳赋予亮面蓝色金属烤漆材质，传动滚轮、导向轮分别做了橡胶防滑层与金属轮芯的材质区分，送线、切线相关的精密功能部件采用不锈钢金属材质，部分操作手柄做了防滑塑胶材质处理，整体渲染光影采用工作室柔光布光方案，清晰呈现设备各部分的结构层次与材质质感，同时对设备内部的传动齿轮、凸轮连杆机构做了半剖视角的展示设计，方便直观理解内部动力传递路径。设备整体采用卧式台架结构，底部集成驱动电机作为动力源，通过皮带传动将动力传递至中部主传动箱，主传动箱采用框架式箱体结构，内部集成齿轮减速、凸轮驱动的切线机构、张力调节机构，设备左侧设置多组滚轮组成的送线校直组件，通过多组错位排布的导向滚轮完成太阳丝的进线校直，确保丝线进入加工工位时保持平直无弯折；设备右侧设置独立的收线张力控制组件，集成张力调节摆臂、导向滚轮与收线安装位，可适配不同规格的收线轮盘，同时设置有微调手柄用于实时调整加工过程中的丝线张力，避免细线加工过程中出现断线、松垮的问题。设计过程中充分考虑了珠宝加工场景对细线处理的高精度要求，所有过线部件都做了圆角过渡处理，避免尖锐棱角刮伤丝线表面，各调节机构都设置了锁紧结构，确保参数调整后不会在设备运行过程中出现位移，整体结构紧凑，动力传递路径清晰，各功能模块分区明确，既满足实际生产的功能需求，也通过合理的结构布局降低了设备的装配与维护难度，模型完整还原了设备从进线、校直、张力控制、切割到收线的全流程功能结构，可用于设备结构展示、加工原理讲解以及同类细线加工设备的设计参考。
