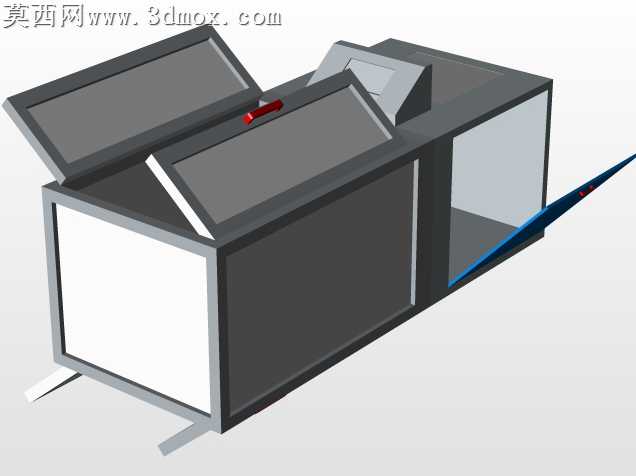

带透明防护外罩三轴数控球切割设备

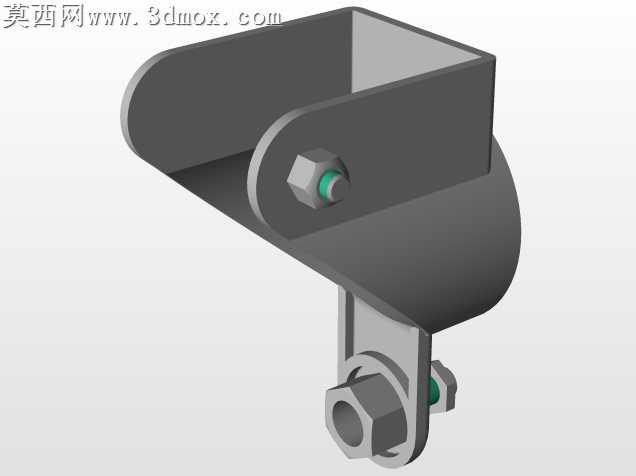

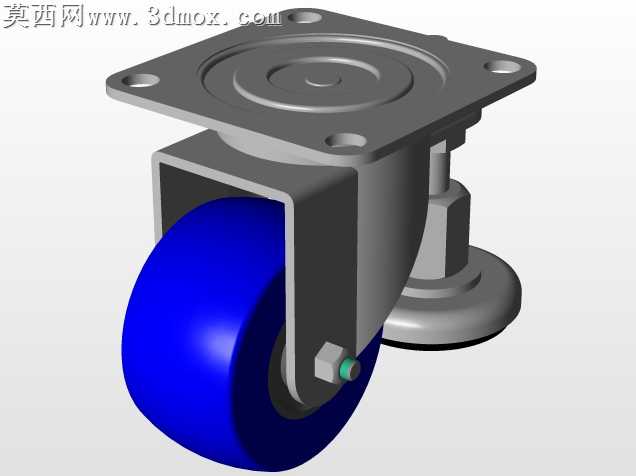

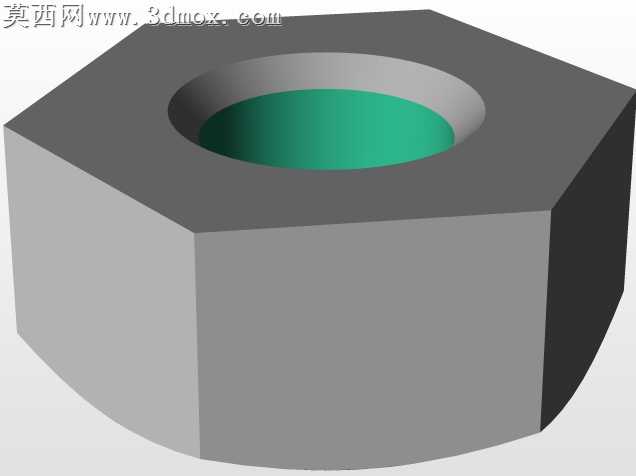

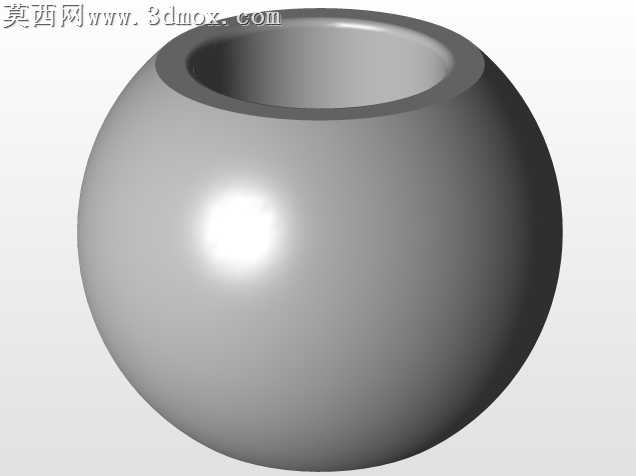

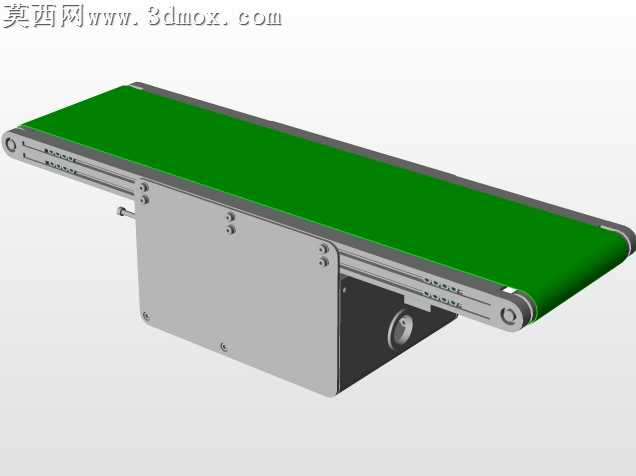

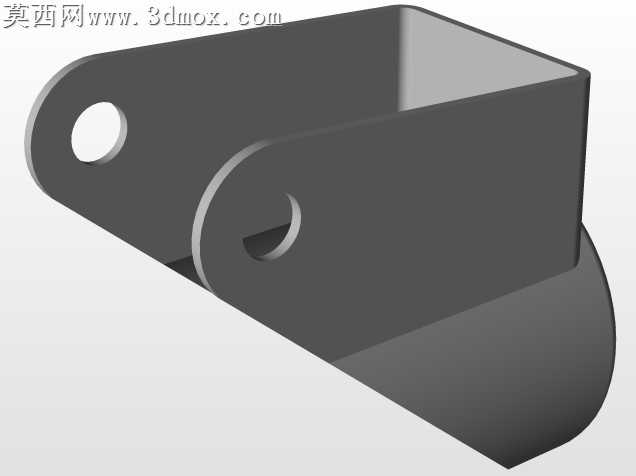

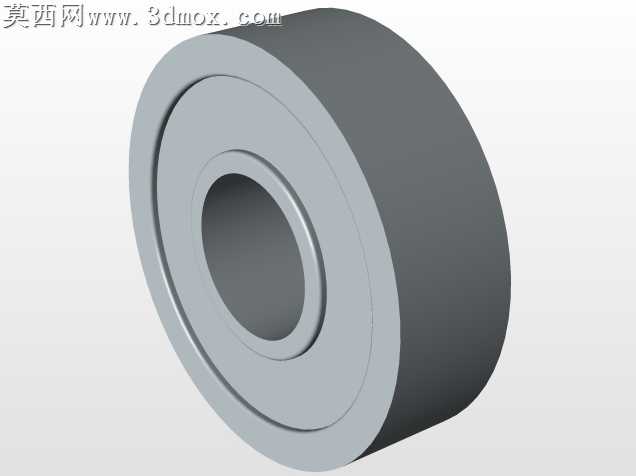

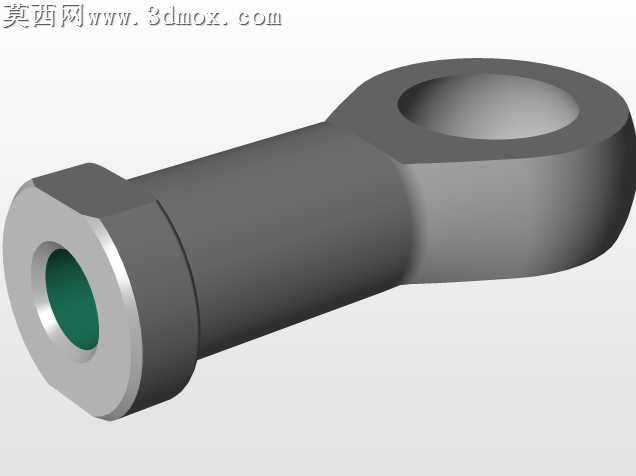

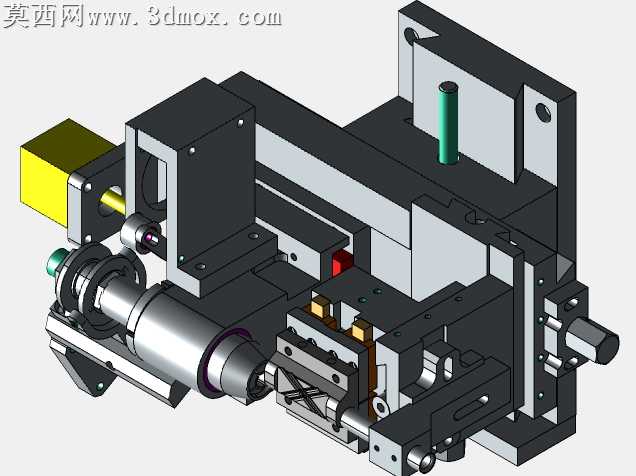

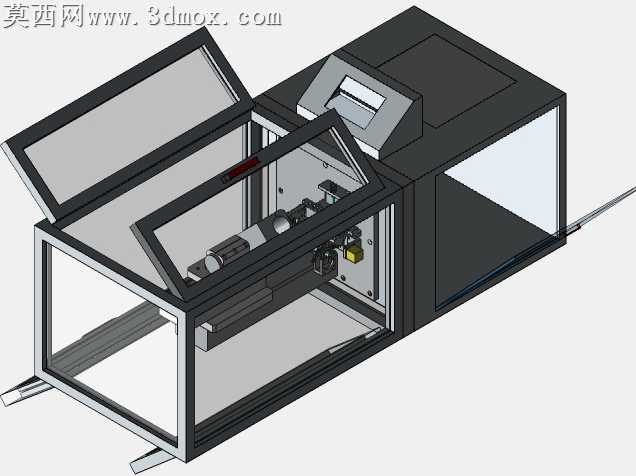

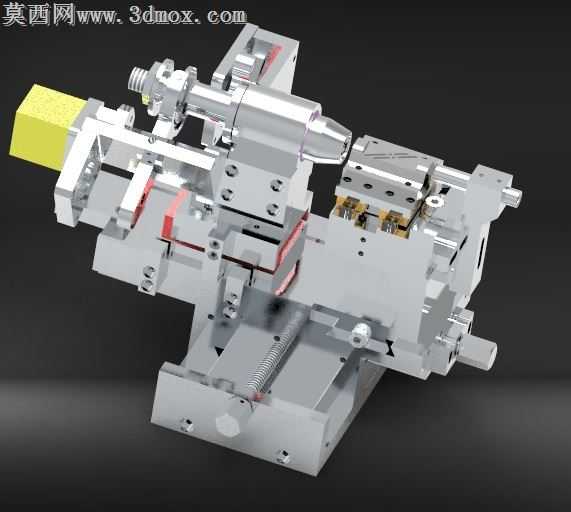

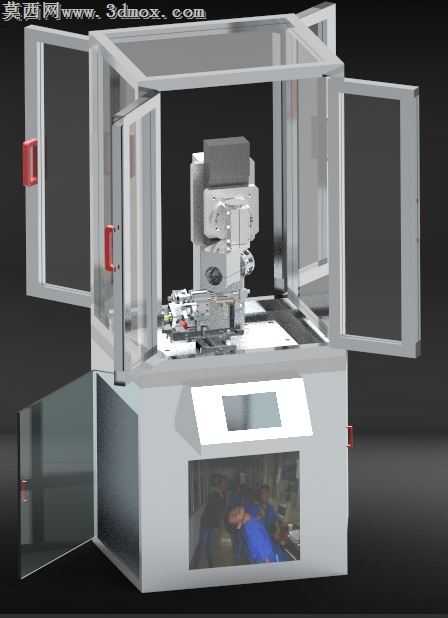

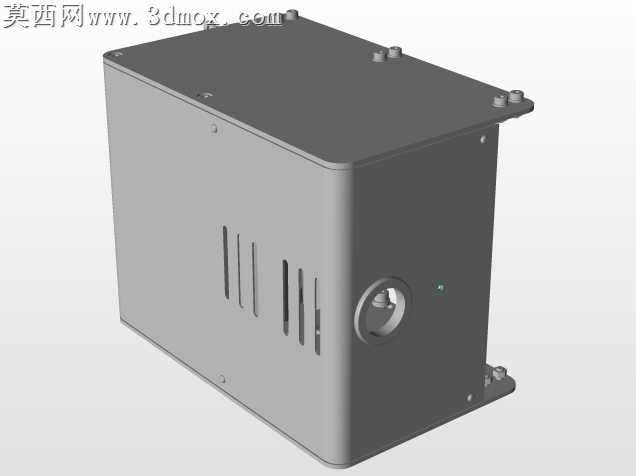

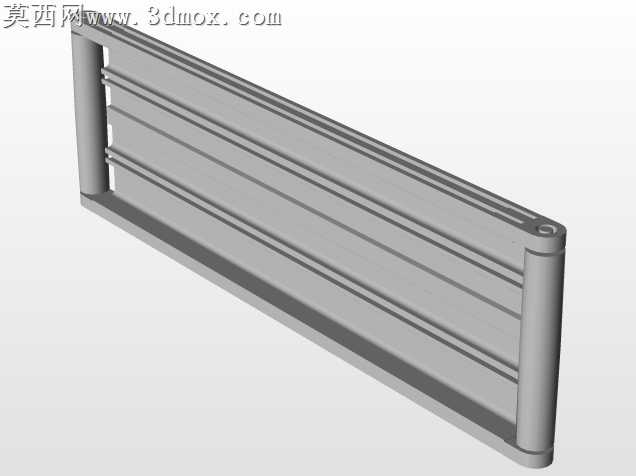

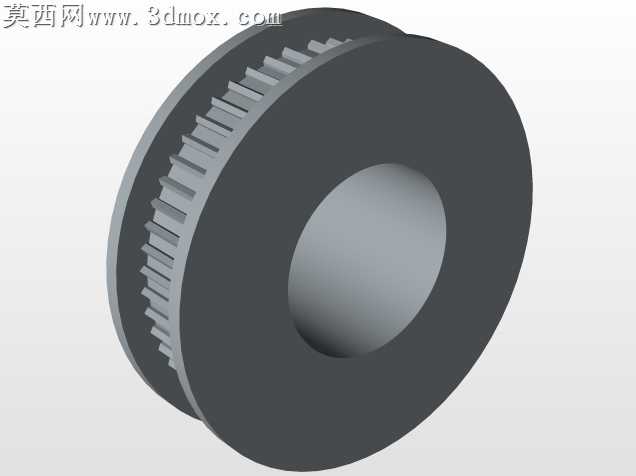

本作品为三轴数控球切割加工设备的三维建模成果，建模过程严格遵循工业设备实际设计逻辑，先从核心加工执行机构入手，逐一搭建主轴进给组件、工件装夹定位平台、三轴传动模组等核心功能结构，确保各运动部件的装配关系完全符合实际机械传动原理，运动行程与干涉校验均在建模阶段完成验证，避免出现结构冲突问题。设备整体采用上下分层的柜体式布局，下部为集成电气控制与储物功能的基座，基座正面设置嵌入式触控操作屏与透明观察窗，可直观观测设备内部运行状态，上部为全封闭透明防护外罩结构，外罩设置多扇带红色安全把手的开合门，既能够在加工过程中阻挡切削碎屑飞溅、隔离加工噪音，也方便操作人员上下料、调试设备与日常维护。材质渲染阶段针对不同部件做了精细化区分：基座柜体采用哑光灰白色金属烤漆材质，还原工业设备常用的钣金喷涂质感；防护外罩采用高透亚克力材质，调整折射与反射参数模拟真实透明板材的光学效果，同时保留轻微的边缘厚度感避免失真；安全把手采用亮面红色工程塑料材质，与灰白色柜体形成鲜明视觉对比，符合工业设备安全色设计规范；内部加工组件区分了金属加工面的磨砂质感、传动导轨的亮面金属质感、电气线路的深色塑胶质感，渲染输出时采用影棚级布光，多角度打光凸显设备的结构层次与材质差异，清晰展现内部核心加工结构与外部防护结构的衔接关系。设计思路围绕圆形工件的精密球切割加工需求展开，三轴传动结构可实现X、Y、Z三个方向的精准进给，满足球面轮廓加工的多维度走刀需求，全封闭防护结构的设计充分考量了加工场景的安全防护要求，整体结构紧凑布局合理，既保证了加工精度的实现基础，也兼顾了设备操作的便捷性与使用安全性，可用于设备方案展示、结构验证、生产前的装配模拟等场景。
