螺旋部件加工制造专用设备三维设计

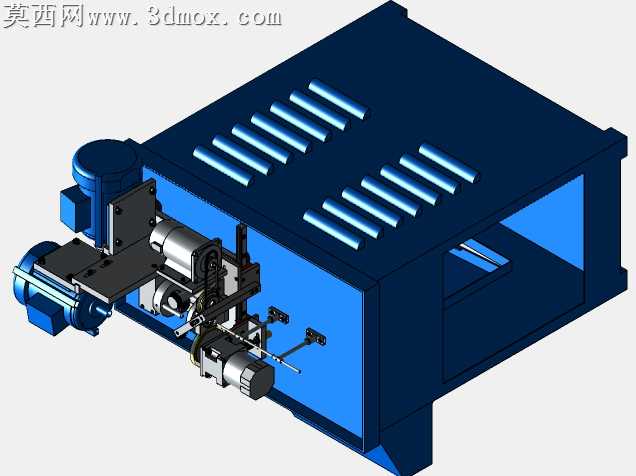

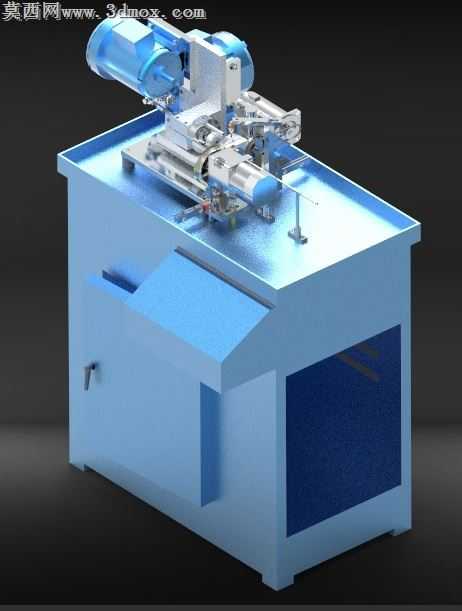

本模型为螺旋部件加工制造专用设备的三维设计成果，建模过程中严格遵循机械加工设备的实际设计逻辑，先从整体机架部分开始搭建，采用箱型台式机架作为设备的承载主体，机架部分做了封闭侧腔与开放式操作台面的分区设计，侧腔预留电气与传动组件的安装空间，台面边缘做了挡边结构，避免加工过程中碎屑、切削液掉落污染车间环境，机架正面设置了抽屉式储物格与柜门结构，可用于存放加工工装、检测工具等辅助物件。在完成机架基础建模后，依次搭建上部的加工执行组件，包含双端的动力加工头、工件夹持定位机构、进给滑移导轨、定位挡料组件等核心结构，动力加工头采用对称式布局，可适配螺旋类工件两端的同步加工需求，夹持机构设计了可调节的装夹位，能够适配不同直径规格的螺旋类坯料，滑移导轨采用线性导向结构，保证加工头进给过程的平稳性与位置精度，定位组件设置在台面中部，可快速完成坯料的上料定位，减少人工调整的辅助时间。材质渲染阶段，机架主体采用哑光工业蓝的金属烤漆材质，还原真实工业设备的漆面质感，加工头、导轨等运动部件采用银灰色金属材质，区分出固定结构与运动结构的视觉差异，操作手柄、柜门拉手等操作件做了深色防滑材质处理，台面部分做了轻微的金属反光效果，模拟实际设备使用过程中的台面磨损与金属光泽，整体渲染采用影棚级布光，突出设备各部分的结构层次与装配关系，清晰展现各组件的安装位置与配合逻辑。设计过程中充分考虑了设备的实用性与可制造性，所有组件的装配关系都符合机械设计的公差配合要求，不存在干涉结构，各运动部件都预留了足够的行程空间，电气走线、管路排布都预留了对应的安装位置，既满足螺旋部件如弹簧等工件的加工功能需求，也兼顾了设备后期维护、操作的便利性，整体结构紧凑，操作工位符合人体工程学设计，操作人员站在设备正面即可完成上料、加工、下料的全流程操作。
