全自动实心边链条加工制造设备

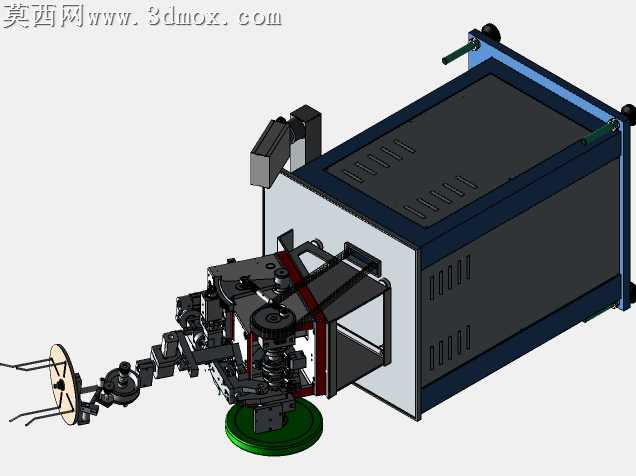

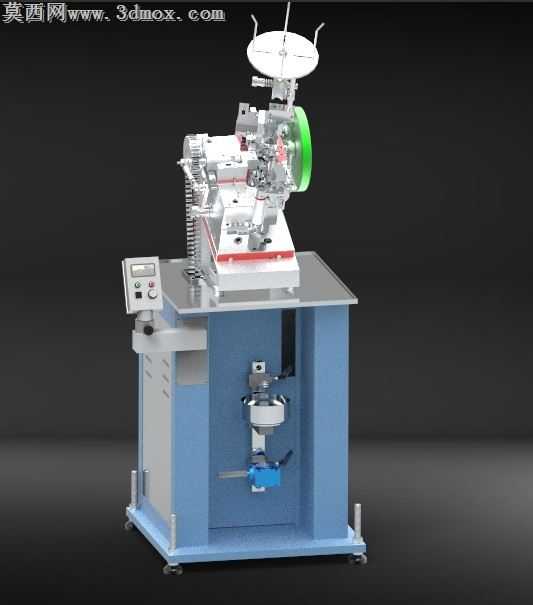

本模型为全自动链条制造专用加工设备，采用三维建模软件完成全参数化结构搭建，整体建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的整机布局与功能结构。模型构建阶段先从底部机架开始搭建，采用立式柜式机架结构，机架主体为钣金折弯焊接成型结构，建模时精准还原了机架的支撑立柱、侧封板、底部可调脚轮、操作侧控制面板等细节，控制面板上的数显屏、调节旋钮、操作按钮均做了独立建模，还原真实操作界面的布局。中部工作台采用不锈钢台面设计，台面边缘做了包边处理，台面下方设置有链条定位夹紧机构，包含气动夹紧组件、定位导柱、驱动转轴等结构，建模时对夹紧机构的行程空间、配合间隙做了合理设置，还原机构的运动逻辑。上部加工执行单元为设备核心功能区，包含送料机构、冲压成型机构、链条导向组件、驱动轮组等结构，其中绿色的驱动轮做了材质区分，上部的圆盘式送料架完整还原了料盘的支撑辐条、中心转轴、挡料结构，侧边的弹簧复位组件、调节丝杆、导轨滑块等传动部件均按真实机械结构建模，各部件间的装配关系准确，可清晰呈现设备的运行传动路径。渲染阶段采用KeyShot完成材质与场景搭建，机架主体采用哑光蓝色工业烤漆材质，不锈钢台面赋予金属拉丝质感，控制面板采用浅灰色塑料与黑色按键搭配，驱动轮采用亮绿色工程塑料材质，加工部件采用银色金属材质区分不同功能部件，场景采用深色渐变背景搭配柔和打光，突出设备的结构轮廓与材质质感，整体渲染效果真实还原工业设备的视觉特征。设计思路围绕实心边链条的自动化加工需求展开，将送料、定位、加工、出料等工序集成于一体，采用立式布局减少设备占地面积，操作面板设置于设备侧方符合人体工程学操作高度，底部脚轮方便设备移位调整，各功能模组采用模块化设计思路，便于后期维护与部件更换，整体结构紧凑，功能分区清晰，完整呈现了全自动链条制造设备的设计逻辑与结构特征。
