搭载2.2kw主轴的桌面级MPCNC数控加工装置

　　这款小型数控加工装置的核心定位是面向个人工坊、创客空间、小型加工点位的轻量切削作业场景，可覆盖软金属、工程塑料、木材、亚克力等常见加工材料的平面雕刻、钻孔、轮廓铣削、浮雕加工需求，相比工业级大型数控设备，它的占地边界仅需普通工作台一角即可完成部署，不需要专门的设备基座与硬化地面，安装时仅需保证工作台面水平度误差在每米0.1mm以内，即可满足整机运行的精度基础要求。

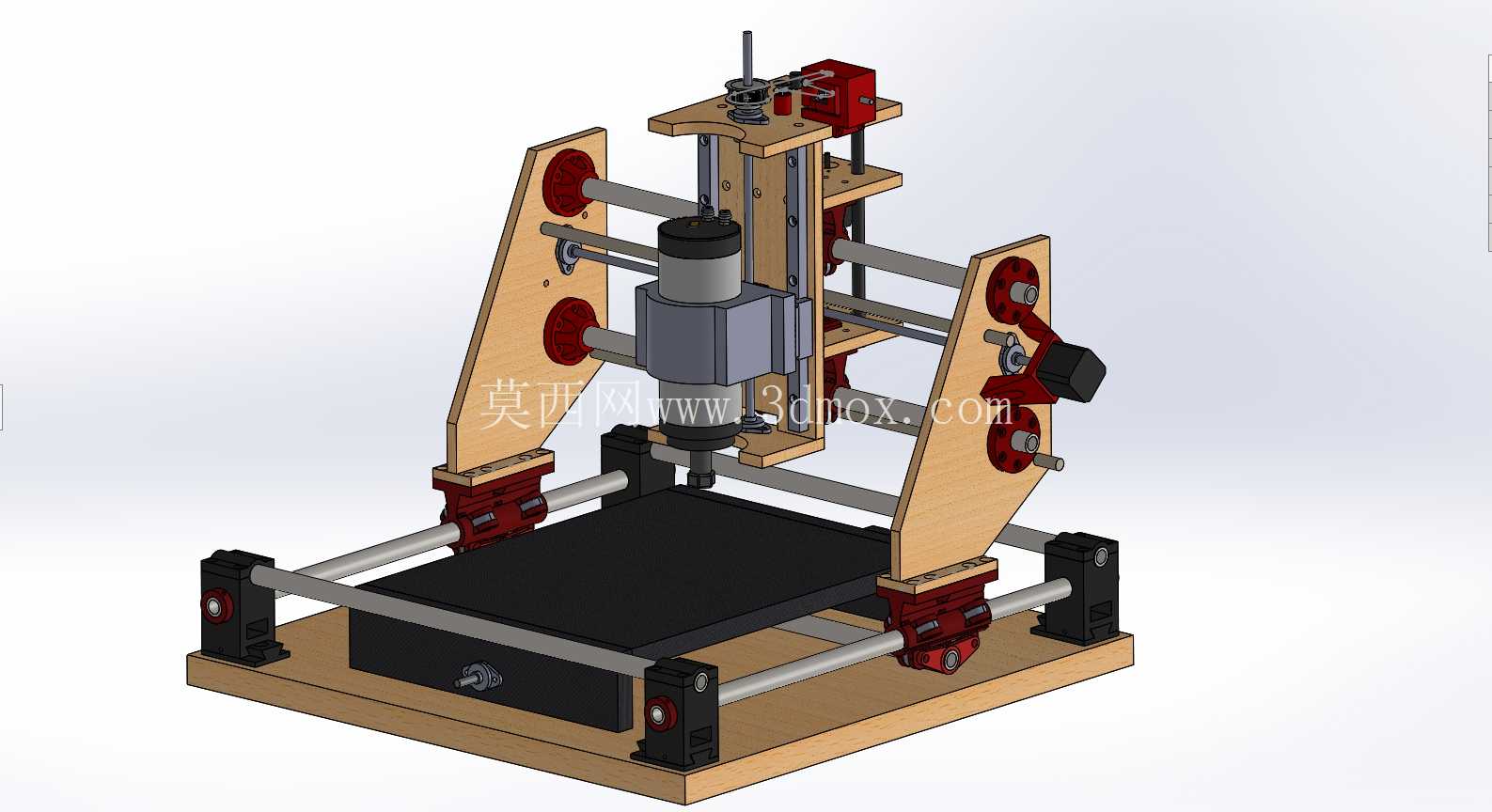

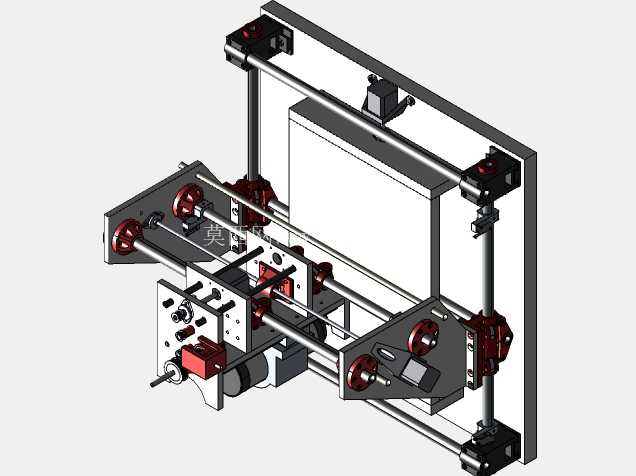

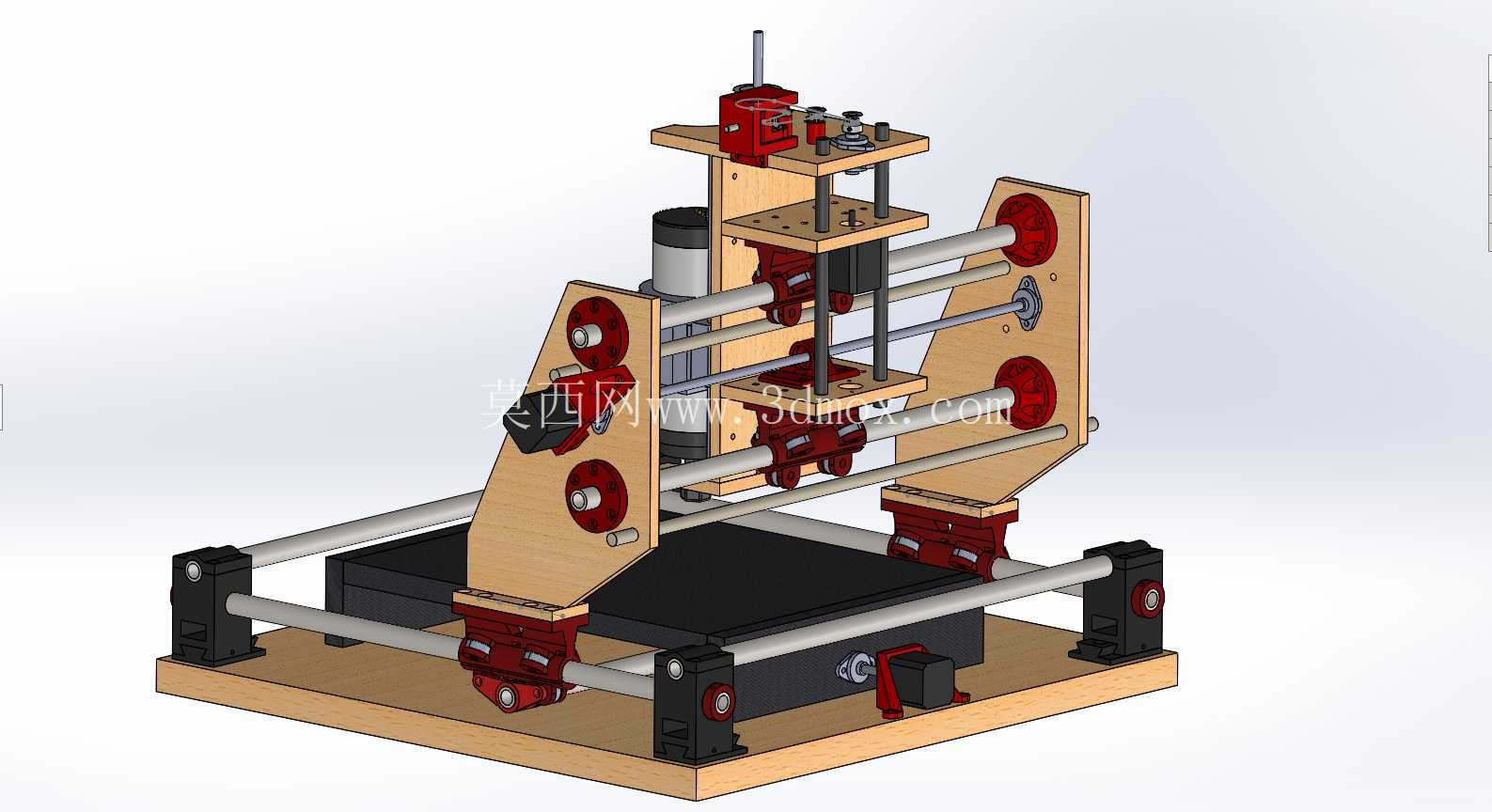

　　从结构设计逻辑来看，整机采用双侧对称支撑的龙门架构，X轴与Y轴均采用光轴导轨配合滑动座的传动方案，光轴直径经过受力核算，可承受2.2kw主轴在常规切削参数下的径向切削力，不会出现导轨挠曲变形导致的加工面振纹问题；Z轴采用垂直布置的双光轴导向结构，主轴安装座通过3D打印结构件与传动螺母固定，可实现0.05mm级的进给分辨率，满足小型零件的精加工进给要求。整机的结构连接件绝大多数采用3D打印工艺制作，这一设计思路大幅降低了整机的制作成本与加工门槛，制作者仅需采购标准光轴、丝杆、紧固件、主轴与电控元件，即可通过打印的结构件完成整机组装，不需要额外定制复杂的金属机加工零件，非常适合小批量自制与个性化改装。

　　在功能适配层面，该装置的电控系统可与Arduino UNO控制板、Estlcam编程软件无缝配合，使用者可直接通过常规的数控加工编程流程生成G代码导入设备，不需要学习专属的封闭控制系统操作逻辑，可快速上手完成从建模到加工的全流程作业；2.2kw主轴的功率配置相比常规小型桌面雕刻机有明显提升，可支持更大的切削深度与更快的进给速度，在加工6061铝合金时，单次切深可达0.5mm，进给速度可达每分钟300mm，加工木材、亚克力等软质材料时，单次切深可提升至3mm以上，加工效率可满足小批量零件试制、个性化定制加工的实际需求。从安装边界来看，整机底座采用标准板材拼接结构，有效加工行程覆盖A4幅面以上的加工区域，整机高度不超过500mm，宽度与深度均控制在600mm以内，部署时仅需在工作台预留700mm见方的操作空间，即可满足设备运行、工件装夹、日常维护的操作需求；设备运行时的整体重量较轻，不需要额外的地脚固定，仅通过底部的防滑垫即可抵消主轴运行时的轻微振动，不会出现设备移位的问题。

　　在结构细节设计上，各轴的传动端均设置了行程限位触发结构，可避免运动超程导致的机械碰撞损坏，主轴安装座预留了标准的ER夹头安装位，可根据加工需求更换不同直径的刀具，不需要额外改装主轴固定结构；两侧的龙门支撑件采用层板材料制作，通过3D打印的角件与光轴固定座连接，组装时仅需通过内六角扳手即可完成全部紧固件的锁紧，不需要专用的组装工装，普通使用者按照装配流程即可在半天内完成整机组装与调试。针对实际加工中的排屑需求，设备底座预留了集屑盘的安装空间，加工产生的切屑可直接落入集屑盘内，不会散落到工作台面上，日常清理仅需抽出集屑盘即可完成切屑收集，降低了日常维护的工作量；电控元件的安装位在龙门后侧的空余空间，走线可沿着光轴固定座的预留线槽布置，不会出现线缆干涉运动部件的问题，整机走线整洁，也方便后期的线路检修与元件更换。
