3018数控设备52/55mm主轴升级固定支架

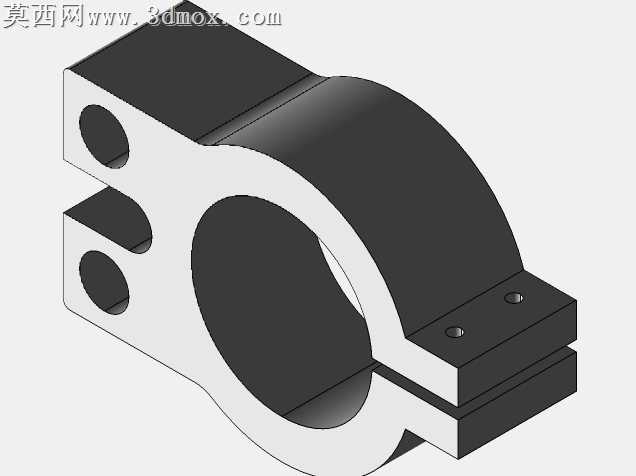

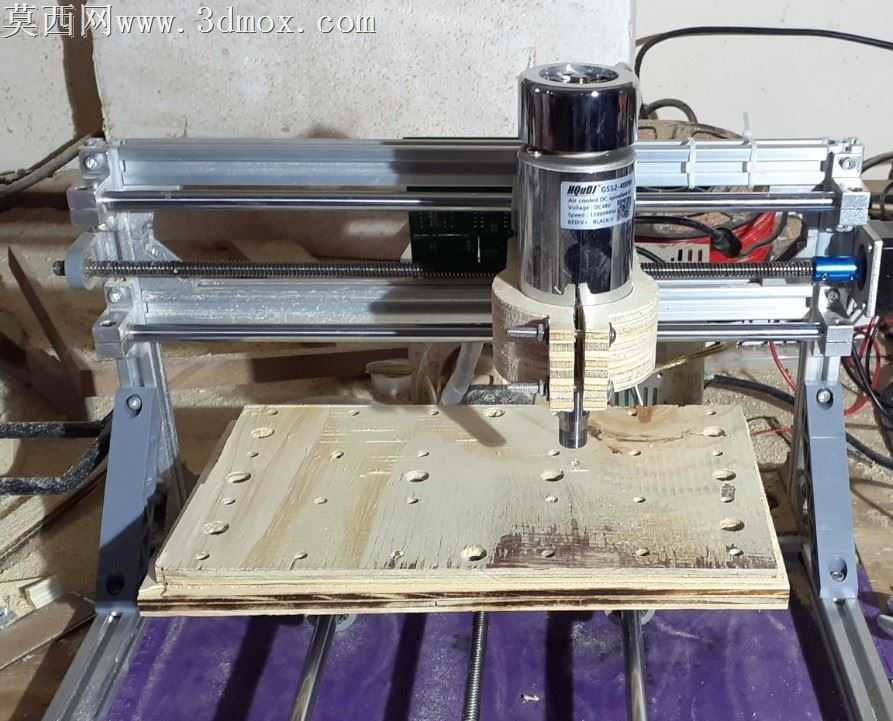

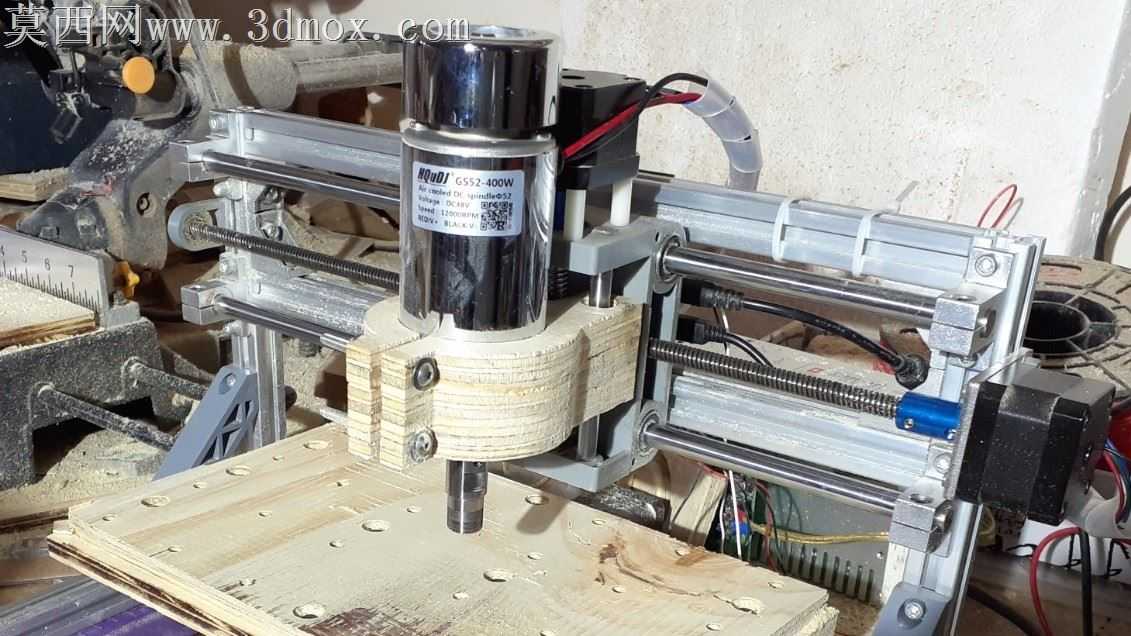

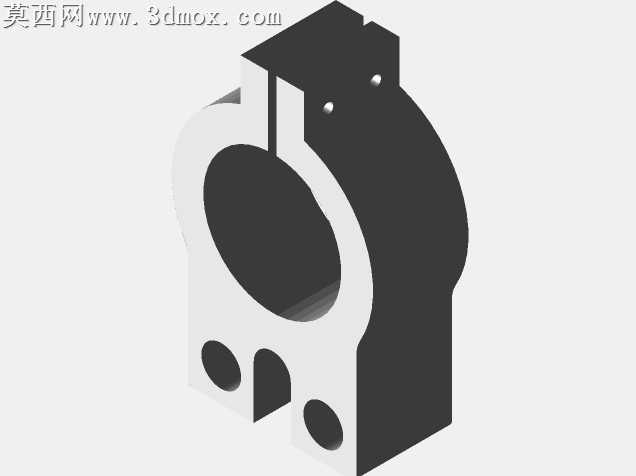

本模型为面向3018型数控机床的主轴升级适配固定支架，用于将原机200W规格主轴替换为52mm或55mm直径的500W大功率主轴，完成设备加工性能的升级改造。建模阶段围绕原机安装基准开展参数化设计，首先提取3018机床原有主轴安装位的导轨间距、安装孔位坐标、Z轴滑台行程边界等核心装配参数，确保支架安装后不会与原有X、Y、Z轴的运动结构产生干涉，同时保证主轴轴线与工作台面的垂直精度符合加工要求。结构设计上采用分体式组合方案，将整体夹持结构拆分为三块厚度12mm的独立模块，该设计一方面适配3D打印的成型尺寸限制，无需大尺寸打印设备即可完成制作，另一方面也支持使用者通过铣削加工的方式对夹持面进行二次精加工，进一步提升主轴夹持的同轴度与紧固稳定性，避免高功率主轴高速运转时出现抖动问题。模型细节设计充分考虑实际装配需求，夹持部位预留了充足的螺栓锁紧空间，可根据选用的主轴直径调整锁紧力度，支架与原机滑台的连接位完全匹配原有安装孔位，无需对原机床结构进行打孔、切割等破坏性改造，即可完成快速换装。材质适配方面，模型既支持采用PLA、PETG等常见3D打印材料进行快速制作验证，也可通过数控铣削方式使用层压木板、铝合金等刚性更高的材料加工成品，满足不同使用场景下的强度需求。渲染呈现阶段还原了支架实际装机后的工作状态，搭配机床原有铝型材导轨、传动丝杆、高速主轴等结构，清晰展示支架的安装位置与装配关系，直观呈现升级改造后的设备结构形态，为DIY爱好者改造小型数控设备提供精准的结构参考。
